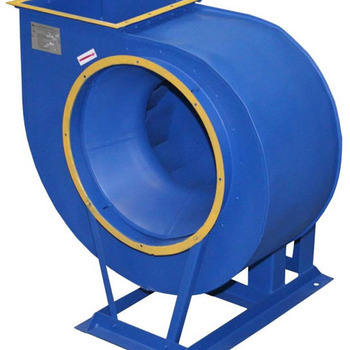

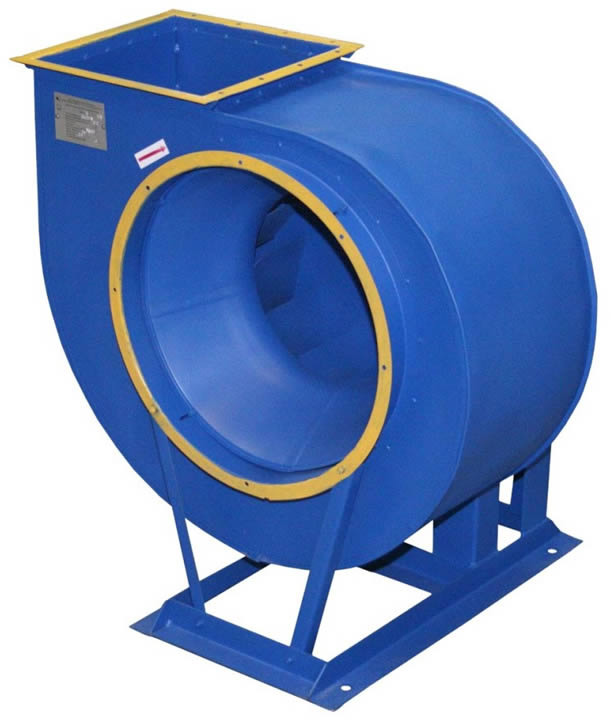

Вентилятор ВЦ 4-75-8-05

Вентилятор ВЦ 4‑75‑8‑05 — радиальный (центробежный) вентилятор низкого давления одностороннего всасывания. Предназначен для перемещения воздуха и неагрессивных газовых смесей без липких и волокнистых включений в системах вентиляции, кондиционирования и воздушного отопления.

Назначение

Применяется в:

• системах общеобменной и местной вентиляции (приточной и вытяжной);

• системах кондиционирования и воздушного отопления;

• санитарно‑технических и производственных установках;

• промышленных, общественных и жилых зданиях (цехах, складах, торговых центрах, офисах и т. д.);

• системах дымоудаления (в специальном исполнении).

Основные характеристики

• Тип: радиальный центробежный.

• Давление: низкое.

• Типоразмер: № 8 (диаметр рабочего колеса — $800\text{мм}$).

• Исполнение: 05 (конкретная модификация с определённым набором параметров — мощность двигателя, частота вращения, схема монтажа и т. д.).

• Количество лопаток: 12–13 шт., загнуты назад.

• Направление вращения: левое или правое.

• Корпус: спиральный поворотный («улитка») из углеродистой/оцинкованной стали, настраивается с шагом 45∘ (6 положений: 0°, 45°, 90°, 135°, 270°, 315°).

• Исполнение по схеме: № 5 (двигатель вынесен за корпус, передача крутящего момента через клиноременную передачу).

• Напряжение питания: 380 В, трёхфазный ток, 50 Гц.

• Рама: сварная жёсткая конструкция с отверстиями для монтажа.

• Виброизоляторы: ДО‑41 (6 шт., опционально) для снижения уровня вибрации до 5 мм/с.

Типовые технические параметры (для исполнения 05)

• Мощность двигателя: 5,5 кВт.

• Частота вращения: 1000 об/мин.

• Производительность: 9,9–19,6 тыс. м³/ч.

• Полное давление: 450–1000 Па.

• Масса (без двигателя): 375 кг.

• Уровень звуковой мощности (суммарный): до 95 дБ(А).
