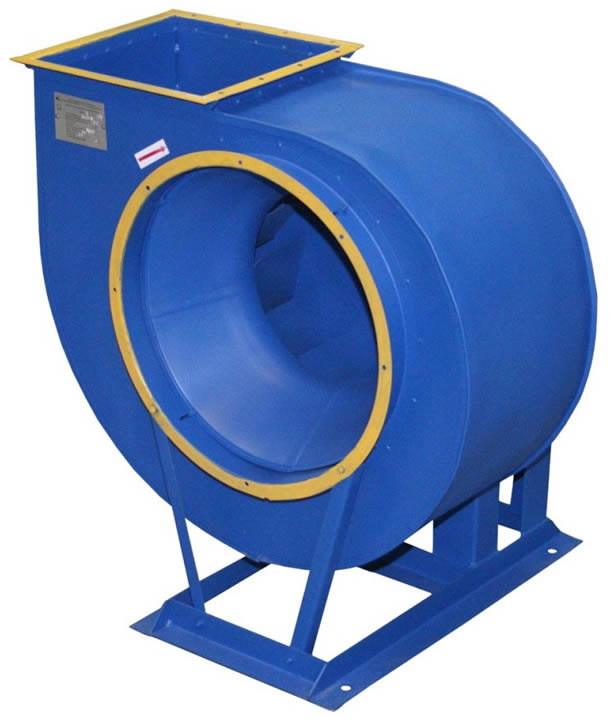

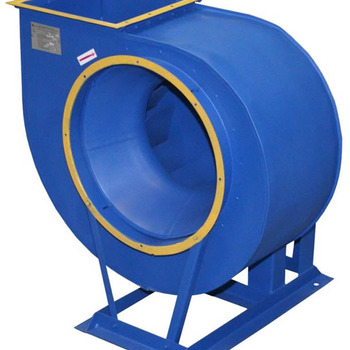

Вентилятор ВЦ 4-75-5

Вентилятор ВЦ 4‑75‑5 — радиальный (центробежный) вентилятор низкого давления одностороннего всасывания для перемещения воздуха и неагрессивных газовых смесей в системах вентиляции, кондиционирования и воздушного отопления.

Назначение

Применяется в:

• системах общеобменной и местной вентиляции;

• приточных и вытяжных установках;

• системах кондиционирования и воздушного отопления;

• санитарно‑технических и производственных установках;

• промышленных, общественных, жилых зданиях и сооружениях (торговых центрах, офисах, складах, серверных, цехах малого производства, коттеджах и т. д.).

Основные характеристики

• Тип: радиальный центробежный.

• Давление: низкое.

• Типоразмер: № 5 (диаметр рабочего колеса — $500\text{мм}$).

• Количество лопаток: 12–13 шт., загнуты назад.

• Направление вращения: левое или правое.

• Корпус: спиральный поворотный («улитка») из углеродистой или оцинкованной стали, настраивается с шагом 45∘ (диапазон — от 0° до 315°).

• Исполнение по схеме: № 1 (двигатель соосно установлен с рабочим колесом, без ременной передачи).

• Напряжение питания: 380 В, трёхфазный ток.
