Вентилятор ВЦ 4-75-8

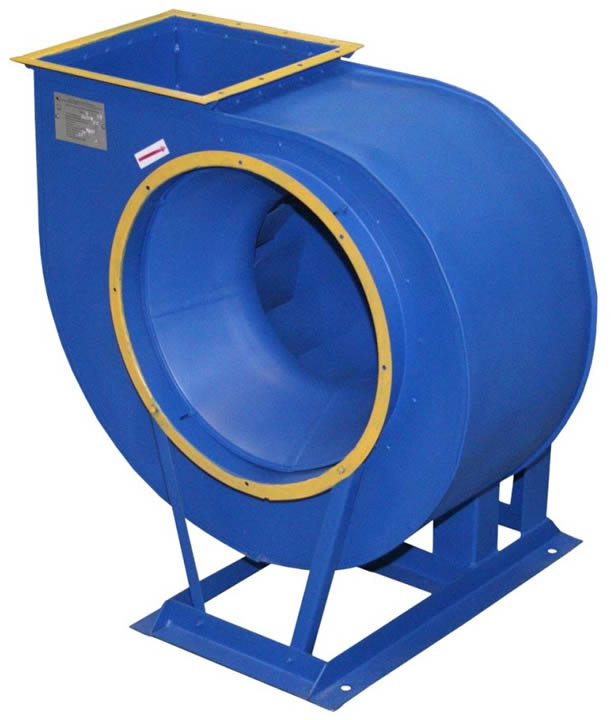

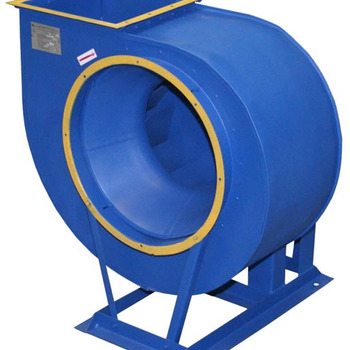

Вентилятор ВЦ 4‑75‑8 — радиальный (центробежный) вентилятор низкого давления одностороннего всасывания для перемещения воздуха и неагрессивных газовых смесей в системах вентиляции, кондиционирования и воздушного отопления.

Назначение

Применяется в:

• системах общеобменной и местной вентиляции (приточной и вытяжной);

• системах кондиционирования и воздушного отопления;

• санитарно‑технических и производственных установках;

• промышленных, общественных и жилых зданиях: цехах, складах, торговых центрах, офисах, жилых домах и т. д.;

• системах дымоудаления (в специальном исполнении).

Основные характеристики

• Тип: радиальный центробежный.

• Давление: низкое.

• Типоразмер: № 8 (диаметр рабочего колеса — $800\text{мм}$).

• Количество лопаток: 12–13 шт., загнуты назад.

• Направление вращения: левое или правое.

• Корпус: спиральный поворотный («улитка») из углеродистой/оцинкованной стали, настраивается с шагом 45∘ (6 положений: 0°, 45°, 90°, 135°, 270°, 315°).

• Исполнение по схеме: № 1 (двигатель соосно установлен с рабочим колесом) или № 5 (с ременной передачей).

• Напряжение питания: 380 В, трёхфазный ток, 50 Гц.

• Рама: сварная жёсткая конструкция с отверстиями для монтажа.

• Виброизоляторы: ДО‑41 или ДО‑42 (опционально, 5 шт.).
