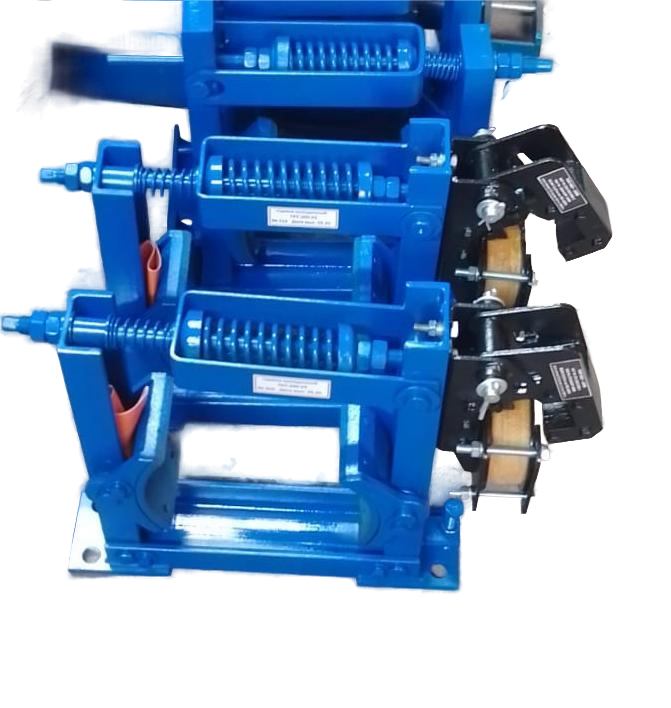

Тормоз ТКТ-200/100 с электромагнитом МО-100

ТКТ‑200/100 — колодочный тормоз с короткоходным электромагнитом переменного тока МО‑100. Предназначен для:

• остановки валов механизмов подъёма, передвижения или поворота;

• удержания валов в заторможенном состоянии при неработающем приводе;

• обеспечения безопасности грузоподъёмных машин.

Применяется преимущественно в мостовых, козловых и других кранах малой и средней грузоподъёмности (до 10 т) [1][2].

Конструкция

Основные элементы:

• рама — несущая конструкция, на которой смонтированы все узлы;

• тормозной шкив — установлен на валу двигателя или редуктора, диаметр $200\text{мм}$;

• колодки — фрикционные элементы с накладками, прижимаются к шкиву для торможения;

• пружина сжатия — создаёт тормозное усилие в обесточенном состоянии;

• электромагнит МО‑100 — при подаче напряжения притягивает якорь, растормаживая шкив;

• рычажная система — передаёт усилие от электромагнита к колодкам [1][2][3].

Принцип работы

1. Торможение. В обесточенном состоянии пружина прижимает колодки к шкиву, останавливая вал.

2. Растормаживание. При подаче напряжения электромагнит МО‑100 притягивает якорь, разводя колодки и освобождая шкив.

3. Возврат. При отключении питания пружина возвращает систему в исходное положение — колодки снова прижимаются к шкиву [1][2].

Технические характеристики

• диаметр тормозного шкива: $200\text{мм}$;

• максимальный тормозной момент:

  • $40\text{Н}\cdot \text{м}$ (при ПВ 40 %);

  • $22\text{Н}\cdot \text{м}$ (при ПВ 100 %) [1][3];

• тип электромагнита: МО‑100 (переменный ток);

• рабочее напряжение: $220\text{В}$ или $380\text{В}$, $50\text{Гц}$;

• масса (с электромагнитом): не более $25\text{кг}$ [1][3];

• степень защиты электромагнита: IP00 или IP44 (зависит от модификации) [2];

• климатическое исполнение: У (умеренный климат), категория размещения 2 (по ГОСТ 15150‑69);

• режим работы: до группы 4М включительно [2].

Условия эксплуатации

• рабочая среда: пожаро- и взрывобезопасная, без агрессивных паров и газов;

• установка: строго в вертикальном положении с горизонтальной осью шкива;

• наружная установка: требуется защитный кожух от осадков и солнечной радиации;

• температура окружающей среды: от −40∘C до +40∘C;

• запылённость: не более 100 мг/м3;

• высота над уровнем моря: до $1000\text{м}$.

Область применения

• механизмы подъёма грузов в мостовых и козловых кранах (грузоподъёмность до 10 т);

• механизмы передвижения тележек и крановых мостов;

• лебёдки и тяговые механизмы;

• конвейеры и транспортёры;

• подъёмно-транспортное оборудование в металлургической, горнодобывающей и строительной отраслях [1][2].

Преимущества

• быстрое срабатывание благодаря электромагнитному приводу;

• компактная конструкция, облегчающая монтаж и обслуживание;

• надёжное торможение при отключении питания (автоматическое);

• возможность замены колодок без полной разборки;

• устойчивость к умеренным нагрузкам (режим до 4М) [2].

Обслуживание и регулировка

Регулярно проверяйте:

• износ фрикционных накладок (замена при остаточной толщине < 50 % от номинальной в средней части);

• состояние пружины и электромагнита (отсутствие трещин, коррозии, перегрева);

• чистоту поверхности шкива (отсутствие масла, пыли, грязи);

• герметичность кожуха (при наружной установке).

Регулировка:

• зазор между колодками и шкивом: $0,2–0,5\text{мм}$;

• усилие пружины — для обеспечения расчётного тормозного момента;

• ход якоря электромагнита — должен соответствовать паспортным значениям [2].

Ограничения и запреты

• эксплуатация в пожаро- или взрывоопасной среде;

• работа при износе колодок сверх допустимого;

• использование при повреждении электромагнита или пружины;

• превышение частоты включений (более 300/час) [2].

Расшифровка маркировки

• ТК — тормоз колодочный;

• Т — тип привода: с электромагнитом переменного тока серии МО;

• 200 — диаметр тормозного шкива в мм;

• /100 — указывает на модификацию/комплектацию с электромагнитом МО‑100;

• У2 — климатическое исполнение (умеренный климат) и категория размещения.

Соответствие стандартам

• ГОСТ 15150‑69 (климатика и размещение);

• ТУ производителя (конкретные параметры уточняются в паспорте изделия).

Гарантия

Обычно $1–2$ года с даты ввода в эксплуатацию при соблюдении условий монтажа и обслуживания (уточняется у производителя/поставщика).

Ориентировочные габаритные размеры (для справки)

• длина: $\sim 661\text{мм}$;

• ширина: $\sim 380\text{мм}$;

• высота: $\sim 470\text{мм}$.
