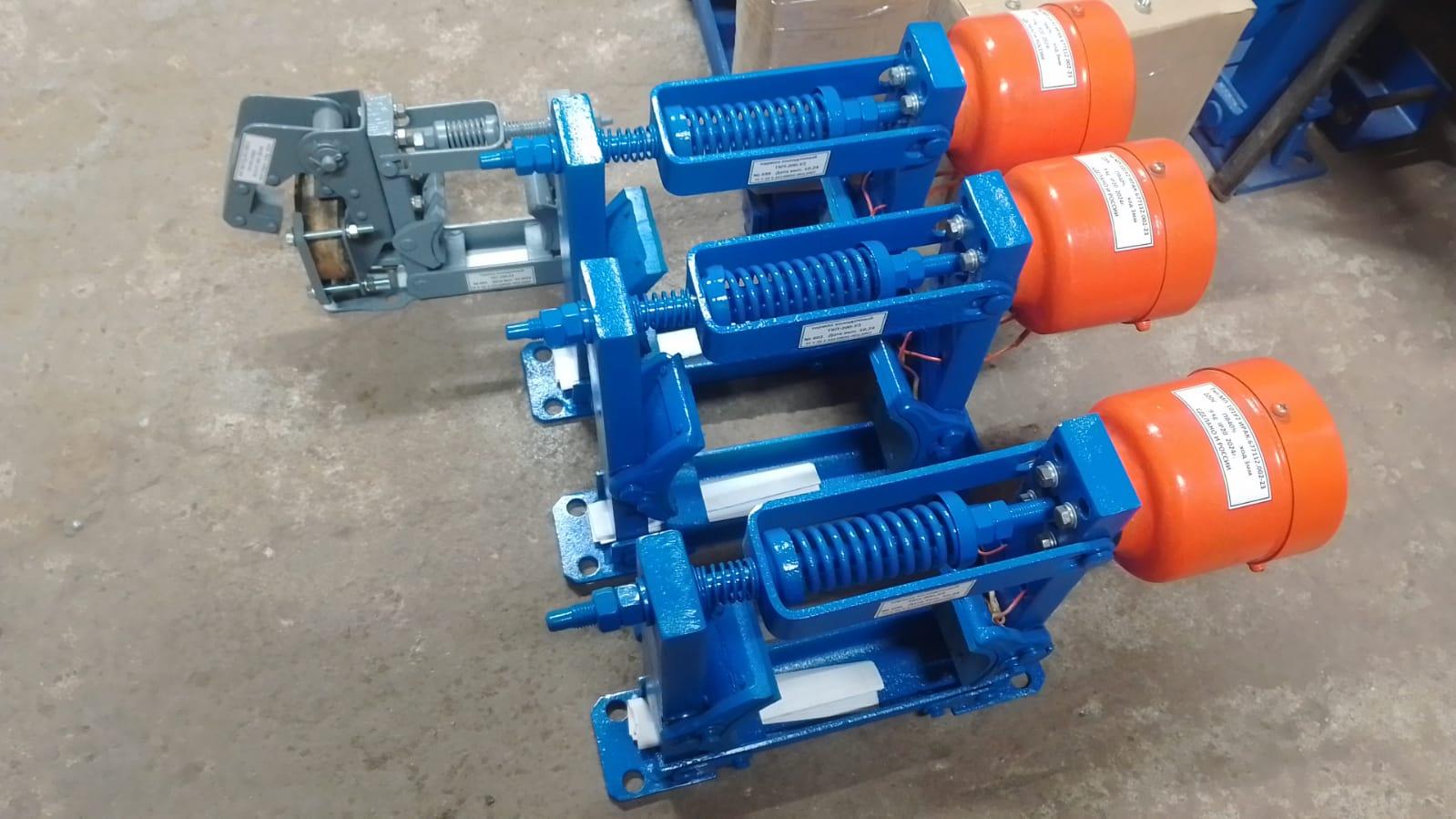

Тормоз ТКП-100 с электромагнитом МП-101
Тормоз ТКП-100 с электромагнитом МП-101 — это колодочный тормоз, предназначенный для остановки и удержания валов подъёмно-транспортных и грузоподъёмных механизмов (кранов, лебёдок, тележек) в неподвижном состоянии при неработающем приводе. Обеспечивает надёжную остановку грузовой тележки козловых кранов, фиксацию положения механизмов подъёма/передвижения, аварийное торможение при отключении питания.
Состав устройства
- Рама — металлическое основание, удерживающее все компоненты.
- Тормозной шкив (Ø 100 мм) — устанавливается на валу двигателя или редуктора.
- Колодки с фрикционными накладками — обеспечивают торможение.
- Пружина сжатия — создаёт тормозное усилие в обесточенном состоянии.
- Электромагнит МП-101 — при подаче напряжения притягивает якорь, растормаживая шкив.
- Рычажная система — передаёт усилие от электромагнита к колодкам.
Принцип работы
В обесточенном состоянии пружина прижимает колодки к шкиву — вал остановлен. При подаче напряжения электромагнит МП-101 притягивает якорь, разводя колодки — шкив освобождается. При отключении питания колодки автоматически прижимаются к шкиву — происходит торможение.
Технические характеристики
- Диаметр тормозного шкива: 100 мм.
- Расчётный тормозной момент: 20 Н·м.
- Электромагнит: МП-101 (постоянный ток).
- Номинальное рабочее напряжение: 110 В или 220 В.
- Продолжительность включения (ПВ): 25%, 40% или 100% (в зависимости от исполнения).
- Время срабатывания: 0,1–0,3 с (торможение/растормаживание).
- Масса: 16–18 кг.
- Климатическое исполнение: для умеренного климата (температура от –40 °C до +40 °C).
- Степень защиты электромагнита: IP00 (требуется защитный кожух при установке на открытом воздухе).
- Максимальный ход якоря: 1,5 мм.
- Допустимое число включений в час: до 300 (повторно-кратковременный режим).
Габаритные и присоединительные размеры
- Длина (L): 390 мм.
- Ширина (B): 132 мм.
- Высота (H): 276 мм.
- Диаметр крепёжных отверстий (d): 12 мм (уточнять по паспорту).
- Расстояние между отверстиями: согласно чертежу изделия.
Монтаж и установка
- Монтируется в вертикальном положении с горизонтальной осью шкива.
- При работе на открытом воздухе обязательно применение защитного кожуха от осадков, пыли и солнечной радиации.
- После монтажа необходимо: установить равномерный отход колодок от шкива, отрегулировать усилие пружины, настроить ход якоря электромагнита МП-101, проверить параллельность колодок относительно поверхности шкива.
Обслуживание и регулировка
- Проверка износа фрикционных накладок: остаточная толщина — не менее ½ от исходной в средней части.
- Контроль состояния пружины и электромагнита (отсутствие коррозии, повреждений, перегрева).
- Очистка шкива от масла, пыли и посторонних частиц.
- Регулировка зазора между колодками и шкивом: 0,2–0,5 мм.
- Настройка усилия пружины для оптимального тормозного момента.
- Проверка хода якоря (норма: 1,5 мм).
Периодичность ТО: согласно руководству по эксплуатации и местным инструкциям по безопасности (рекомендуется не реже 1 раза в 3 месяца при интенсивной эксплуатации).
