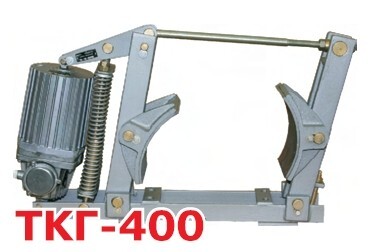

Тормоз колодочный ТКГ-400 с гидротолкателем ТЭ-80

Колодочный тормоз ТКГ‑400 с гидротолкателем ТЭ‑80

Назначение
Тормоз предназначен для:

• остановки и надёжного удержания валов подъёмно‑транспортных машин (кранов, лебёдок, конвейеров) в заторможенном состоянии;

• обеспечения безопасности при отключении питания привода;

• работы в условиях интенсивных циклических нагрузок.

Область применения

• мостовые и козловые краны высокой грузоподъёмности (свыше 20 т);

• механизмы подъёма и передвижения тележек и мостовых конструкций;

• конвейеры тяжёлого типа;

• оборудование горнодобывающей и металлургической промышленности;

• иные промышленные установки с горизонтальным расположением оси тормозного шкива.

Конструкция
Устройство состоит из двух основных узлов:

1. Механическая часть (рама ТКГ‑400):

   • металлическое основание;

   • пружина сжатия (обеспечивает торможение в обесточенном состоянии);

   • рычажная система передачи усилия;

   • тормозные колодки с фрикционными накладками;

   • регулировочные винты и гайки;

   • шток.

2. Гидротолкатель ТЭ‑80:

   • электрогидравлический привод;

   • поршень со штоком (ход 65 мм);

   • гидравлический демпфер (обеспечивает плавное срабатывание);

   • электродвигатель;

   • центробежный насос;

   • корпус, заполненный трансформаторным маслом высокой очистки.

Принцип работы

• В обесточенном состоянии: пружина через рычажную систему прижимает колодки к тормозному шкиву — вал зафиксирован.

• При подаче напряжения: толкатель нагнетает давление, масло поднимает поршень и шток, пружина разжимается, колодки разводятся — шкив освобождается, механизм может вращаться.

• При отключении питания: жидкость перераспределяется над поршнем, пружина сжимается, колодки прижимаются к шкиву — происходит торможение.

Технические характеристики

• Тормозной момент: не менее $1500\text{Н}\cdot \text{м}$.

• Диаметр тормозного шкива: $400\text{мм}$.

• Модель толкателя: ТЭ‑80.

• Номинальное напряжение: $380\text{В}$ (переменный ток, $50\text{Гц}$).

• Потребляемая мощность толкателя: не более $370\text{Вт}$.

• Среднее усилие на штоке толкателя: $800\text{Н}$.

• Ход штока толкателя: $65\text{мм}$.

• Время наложения колодок: не более $0,4\text{с}$.

• Масса устройства (с толкателем): не более $95\text{кг}$.

• Габаритные размеры: ориентировочно $895\times 600\times 300\text{мм}$.

• Климатическое исполнение: У2 (по ГОСТ 15150‑69, умеренный климат).

• Температура эксплуатации: от −40 ∘C до +40 ∘C.

• Степень защиты толкателя: IP44–IP54.

• Рабочая жидкость: трансформаторное масло.

Особенности и преимущества

• Высокий тормозной момент, не зависящий от направления вращения вала.

• Автоматическое торможение при отключении электропитания.

• Плавное срабатывание благодаря гидравлическому демпферу толкателя.

• Гарантированная взаимозаменяемость компонентов.

• Простота обслуживания: возможность замены колодок без демонтажа всего устройства.

• Лёгкость установки и регулировки.

• Надёжность при интенсивной эксплуатации (срок службы — до 2–3 лет при соблюдении условий эксплуатации).

Требования к установке

1. Монтаж:

   • строго вертикально, с горизонтальным расположением оси шкива и основания тормоза;

   • при установке на открытом воздухе обязателен защитный кожух от атмосферных осадков и солнечной радиации.

2. Требования к шкиву:

   • твёрдость поверхности — не менее $250\text{HB}$;

   • класс точности обработки — не ниже h11;

   • шероховатость поверхности — не менее $1,25\text{мкм}$;

   • биение, овальность, конусность — не более $0,0005$ диаметра.

Техническое обслуживание

• Проверка износа фрикционных накладок (остаточная толщина — не менее $2–3\text{мм}$).

• Контроль уровня и качества трансформаторного масла в толкателе.

• Очистка шкива и колодок от загрязнений (особенно от масла).

• Регулировка зазора между колодками и шкивом ($0,5–1\text{мм}$).

• Проверка затяжки резьбовых соединений.

• Контроль герметичности гидротолкателя (отсутствие протечек).

• Проверка состояния пружины и рычажной системы.

Меры безопасности

• К эксплуатации допускаются лица старше 18 лет, прошедшие обучение и инструктаж.

• Обязательное заземление тормоза (сопротивление — до $0,1\text{Ом}$).

• Подключение толкателя — только при обесточенной сети.

• Запрещены регулировки и доливка масла во время работы.

• При протечках толкателя или износе колодок эксплуатация запрещена.

• Не допускается попадание масла на рабочую поверхность шкива.

• Эксплуатация только в невзрывоопасной среде, без концентрированных паров и газов, разрушающих металл, резину и изоляцию.

Комплектация

• рама ТКГ‑400 (основание, рычажная система, пружина, регулировочные элементы);

• тормозные колодки;

• гидротолкатель ТЭ‑80.

Гарантия

• Стандартный срок гарантии — 12 месяцев (уточняется в паспорте изделия).

Соответствие стандартам

• ГОСТ 15150‑69 (климатическое исполнение и категории размещения);

• ГОСТ 12.2.007.0‑75, ГОСТ 12.2.007.1‑75 (требования безопасности);

• ТУ на гидротолкатель ТЭ‑80;

• паспорт изделия с техническими данными и условиями эксплуатации.
