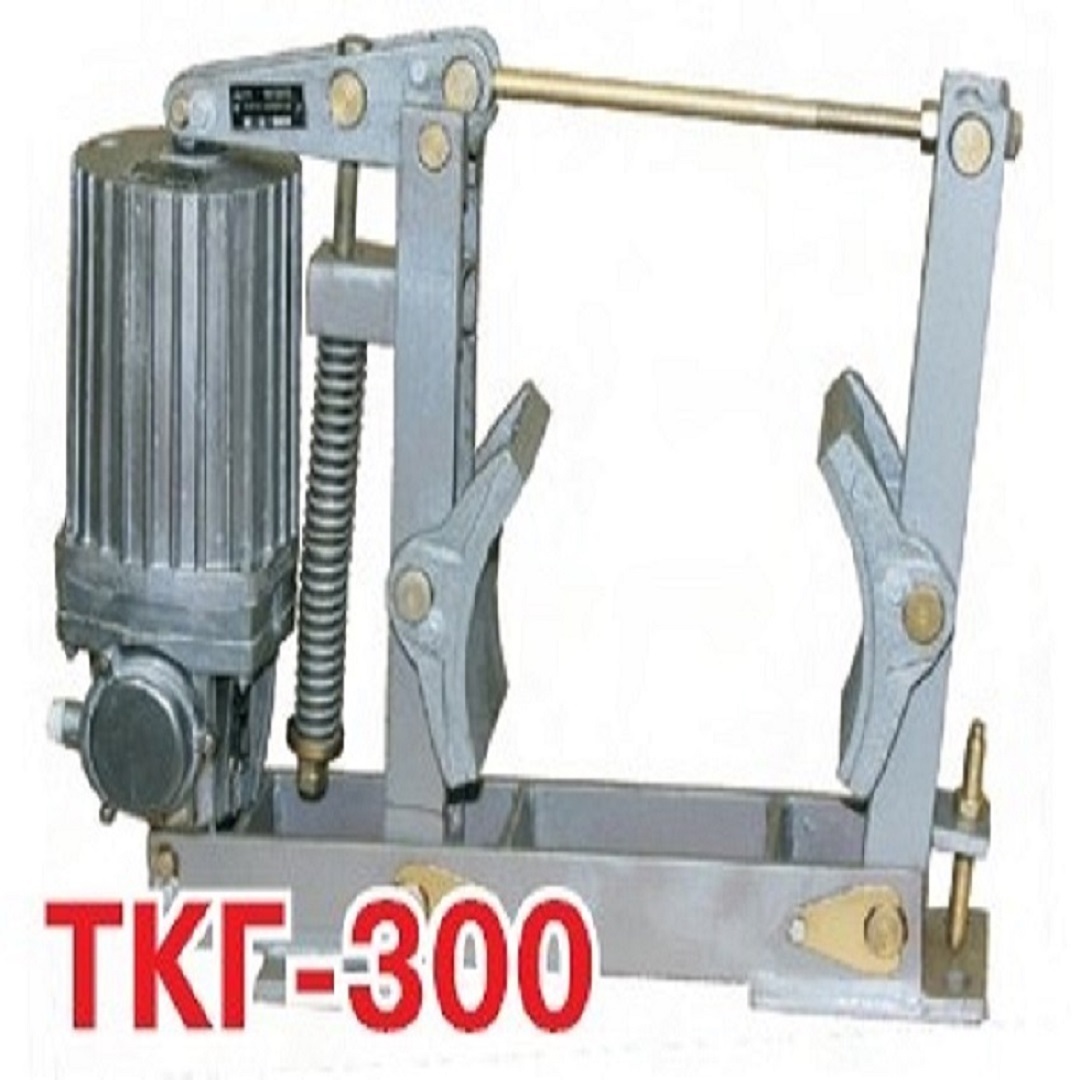

Тормоз колодочный ТКГ-300 с гидротолкателем ТЭ-50

Колодочный тормоз ТКГ‑300 с гидротолкателем ТЭ‑50

Назначение
Тормоз предназначен для:

• остановки и надёжного удержания валов механизмов подъёмно‑транспортных машин;

• обеспечения безопасности при отключении питания привода;

• работы в условиях интенсивных циклических нагрузок (краны, лебёдки, конвейеры).

Область применения

• мостовые и козловые краны средней и высокой грузоподъёмности (до 20–50 т);

• механизмы подъёма и передвижения тележек;

• конвейерные системы;

• металлургическое и горнодобывающее оборудование;

• другие промышленные установки с горизонтальным расположением оси тормозного шкива.

Конструкция
Устройство состоит из двух основных узлов:

1. Механическая часть (рама ТКГ‑300):

   • металлическое основание;

   • пружина сжатия (обеспечивает торможение в обесточенном состоянии);

   • рычажная система передачи усилия;

   • тормозные колодки с фрикционными накладками;

   • регулировочные винты и гайки;

   • шток.

2. Гидротолкатель ТЭ‑50:

   • электрогидравлический привод;

   • поршень со штоком (ход 65 мм);

   • гидравлический демпфер (обеспечивает плавное срабатывание);

   • электродвигатель;

   • центробежный насос;

   • корпус, заполненный трансформаторным маслом высокой очистки.

Принцип работы

• В обесточенном состоянии: пружина через рычажную систему прижимает колодки к тормозному шкиву — вал зафиксирован.

• При подаче напряжения: толкатель нагнетает давление, масло поднимает поршень и шток, пружина разжимается, колодки разводятся — шкив освобождается, механизм может вращаться.

• При отключении питания: жидкость перераспределяется над поршнем, пружина сжимается, колодки прижимаются к шкиву — происходит торможение.

Технические характеристики

• Тормозной момент: до $800\text{Н}\cdot \text{м}$ (зависит от настройки пружины).

• Диаметр тормозного шкива: $300\text{мм}$.

• Модель толкателя: ТЭ‑50.

• Номинальное напряжение: $380\text{В}$ (переменный ток, $50\text{Гц}$).

• Потребляемая мощность толкателя: $200\text{Вт}$ ($0,25\text{кВт}$).

• Усилие на штоке толкателя: не менее $500\text{Н}$.

• Ход штока толкателя: $65\text{мм}$.

• Время наложения колодок: не более $0,35\text{с}$.

• Время растормаживания: $0,2–0,4\text{с}$.

• Масса устройства (с толкателем): не более $55\text{кг}$.

• Габаритные размеры: ориентировочно $700\times 500\times 300\text{мм}$.

• Климатическое исполнение: У, УХЛ, Т (рабочая температура: от −40 ∘C до +50 ∘C).

• Степень защиты толкателя: IP44–IP54.

• Рабочая среда: пожаро‑ и взрывобезопасная, с допустимым содержанием агрессивных паров.

Особенности и преимущества

• Плавное торможение благодаря гидравлическому демпферу толкателя.

• Автоматическое торможение при отключении электропитания.

• Высокая надёжность при интенсивных нагрузках (срок службы — до 2–3 лет при правильной эксплуатации).

• Простота обслуживания: лёгкая замена колодок и регулировка зазоров.

• Универсальность: совместимость с широким спектром промышленного оборудования.

• Эффективность в переменных режимах работы.

Требования к установке

1. Монтаж:

   • вертикально, с горизонтальной осью шкива;

   • при установке на открытом воздухе обязателен защитный кожух от осадков и солнечной радиации.

2. Требования к шкиву:

   • твёрдость поверхности: не менее $250\text{HB}$;

   • класс точности обработки: не ниже h11;

   • шероховатость поверхности: не менее $1,25\text{мкм}$.

Техническое обслуживание

• Проверка износа фрикционных накладок (остаточная толщина — не менее $2–3\text{мм}$).

• Контроль уровня и качества трансформаторного масла в толкателе.

• Очистка шкива и колодок от загрязнений (особенно от масла).

• Регулировка зазора между колодками и шкивом ($0,5–1\text{мм}$).

• Проверка затяжки резьбовых соединений.

• Контроль герметичности гидротолкателя (отсутствие протечек).

Меры безопасности

• К эксплуатации допускаются лица старше 18 лет, прошедшие обучение.

• Обязательное заземление тормоза (сопротивление — до $0,1\text{Ом}$).

• Подключение толкателя — только при обесточенной сети.

• Запрещены регулировки и доливка масла во время работы.

• При протечках толкателя или износе колодок эксплуатация запрещена.

• Не допускается попадание масла на рабочую поверхность шкива.

Комплектация

• рама ТКГ‑300 (основание, рычажная система, пружина, регулировочные элементы);

• тормозные колодки;

• гидротолкатель ТЭ‑50.

Гарантия

• Стандартный срок гарантии — 12 месяцев (уточняется у поставщика, указывается в паспорте изделия).

Соответствие стандартам

• ГОСТ 15150 (климатические исполнения);

• ГОСТ 12.2.007.0‑75, ГОСТ 12.2.007.1‑75 (безопасность);

• ТУ 3458‑200‑00165600‑99 (для толкателя ТЭ‑50);

• паспорт изделия с техническими данными и условиями эксплуатации.
