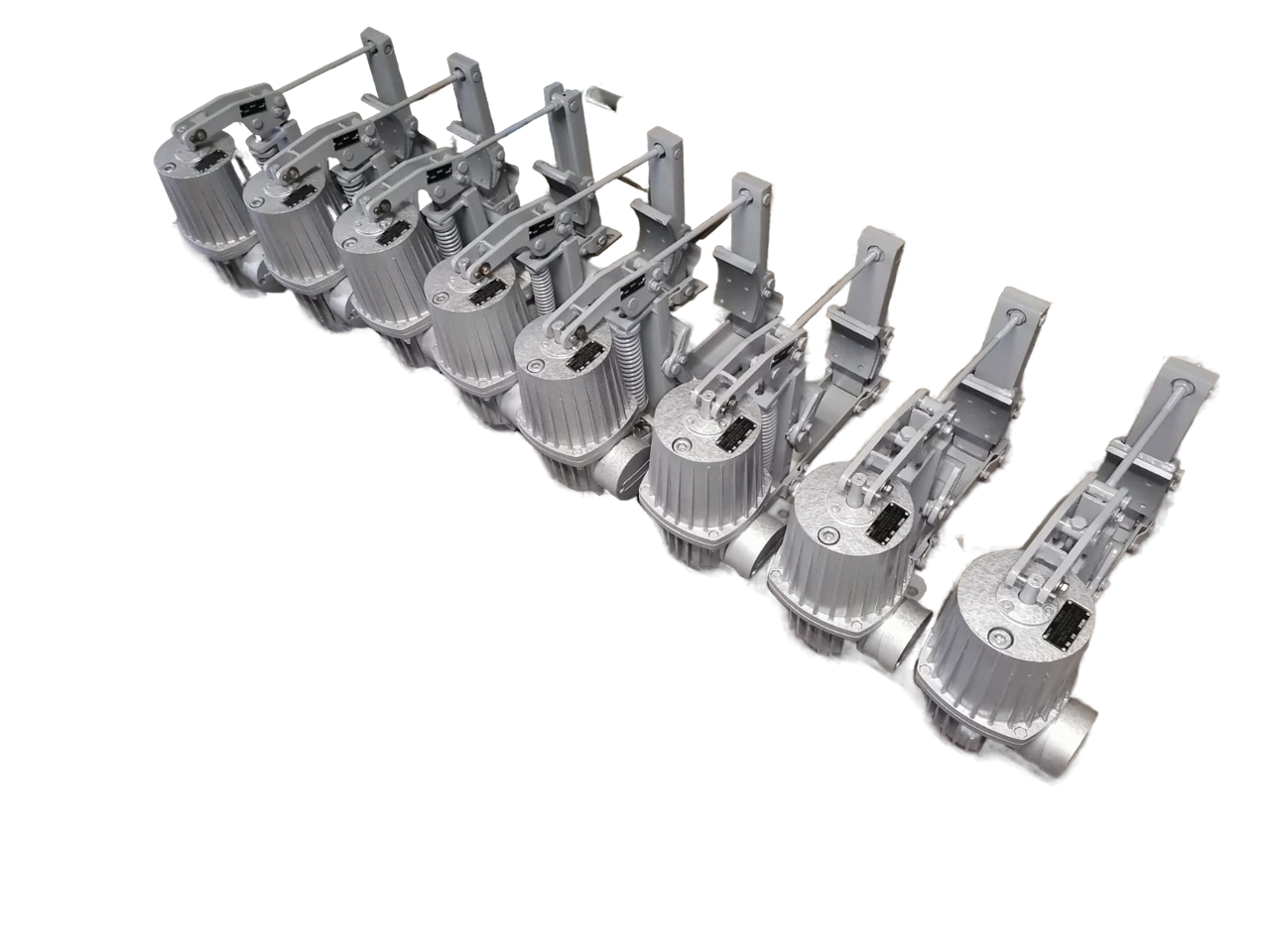

Тормоз колодочный ТКГ-200 с гидротолкателем ТЭ-25

Колодочный тормоз ТКГ‑200 с гидротолкателем ТЭ‑25

Назначение
Тормоз предназначен для:

• надёжного торможения и удержания валов механизмов в неподвижном состоянии;

• обеспечения безопасности подъёмно‑транспортных систем при отключении питания;

• применения в крановом оборудовании, конвейерах, лебёдках и других промышленных установках, требующих точного контроля движения.

Конструкция
Устройство состоит из двух ключевых узлов:

1. Механическая часть (рама ТКГ‑200):

   • основание тормоза;

   • пружина сжатия (обеспечивает нормальное замкнутое состояние);

   • рычажная система передачи усилия;

   • тормозные колодки с фрикционными накладками;

   • регулировочные элементы (болты, гайки);

   • шток.

2. Гидротолкатель ТЭ‑25 — создаёт усилие для растормаживания при подаче напряжения.

Принцип работы

• В обесточенном состоянии: пружина прижимает колодки к тормозному шкиву — вал зафиксирован.

• При подаче напряжения: гидротолкатель выдвигает шток, разводит колодки — шкив освобождается, механизм может вращаться.

• При отключении питания: автоматическое срабатывание пружины обеспечивает мгновенное торможение.

Технические характеристики

• Тормозной момент: не менее $300\text{Н}\cdot \text{м}$.

• Диаметр тормозного шкива: $200\text{мм}$.

• Модель толкателя: ТЭ‑25.

• Номинальное напряжение: $380\text{В}$ (переменный ток, $50\text{Гц}$).

• Потребляемая мощность толкателя: $160\text{Вт}$.

• Усилие на штоке толкателя: не менее $250\text{Н}$.

• Ход штока толкателя: $32\text{мм}$.

• Время наложения колодок: не более $0,2\text{с}$.

• Время растормаживания: $0,2–0,4\text{с}$.

• Масса устройства (с толкателем): не более $30\text{кг}$.

• Габаритные размеры: $615\times 420\times 213\text{мм}$.

• Климатическое исполнение: У2, ХЛ2 (рабочая температура: от −45 ∘C до +40 ∘C для У2; от −60 ∘C до +40 ∘C для ХЛ2).

• Степень защиты толкателя: IP44.

• Условия среды: пожаро‑ и взрывобезопасная, без агрессивных паров, разрушающих металл, изоляцию или резину.

Особенности конструкции и преимущества

• Автоматическое торможение при отключении электропитания.

• Плавное растормаживание благодаря гидравлическому демпферу толкателя.

• Простота обслуживания: лёгкая замена колодок и регулировка зазоров.

• Универсальность: совместимость с широким спектром промышленного оборудования.

• Надёжность: конструкция рассчитана на интенсивные нагрузки и длительный срок службы.

• Компактность: оптимальное соотношение габаритов и тормозного момента.

Область применения

• мостовые и козловые краны;

• тельферы и лебёдки;

• конвейерные и транспортные системы;

• металлургические механизмы;

• горнодобывающее оборудование;

• другие промышленные установки, требующие надёжного торможения.

Требования к установке и эксплуатации

1. Монтаж:

   • вертикально, с горизонтальной осью шкива;

   • допустимое отклонение от вертикали — до 15∘;

   • на открытом воздухе обязателен защитный кожух от осадков и солнечных лучей.

2. Подготовка шкива:

   • чистота поверхности — не ниже 6‑го класса (ГОСТ 2789);

   • точность обработки — не ниже 4‑го класса;

   • биение, овальность, конусность — не более $0,0005$ диаметра;

   • твёрдость: HRC 35–45 (сталь) или НВ 250–300 (чугун).

3. Регулярное обслуживание:

   • проверка износа фрикционных накладок (остаточная толщина — не менее $2–3\text{мм}$);

   • контроль уровня и качества рабочей жидкости в толкателе;

   • очистка шкива и колодок от загрязнений;

   • регулировка зазора между колодками и шкивом ($0,5–1\text{мм}$);

   • проверка затяжки резьбовых соединений.

Меры безопасности

• К эксплуатации допускаются лица старше 18 лет, прошедшие обучение.

• Обязательное заземление тормоза (сопротивление — до $0,1\text{Ом}$).

• Подключение толкателя — только при обесточенной сети.

• Запрещены регулировки и доливка жидкости во время работы.

• При протечках толкателя или износе колодок эксплуатация запрещена.

Комплектация

• рама ТКГ‑200 (основание, рычажная система, пружина, регулировочные элементы);

• тормозные колодки;

• гидротолкатель ТЭ‑25.

Гарантия

• Стандартный срок гарантии — 6 месяцев (уточняется у поставщика).

Соответствие стандартам

• ГОСТ 15150 (климатические исполнения);

• ГОСТ 15543.1 (эксплуатационные требования);

• ТУ производителя (уточняются в паспорте изделия).
