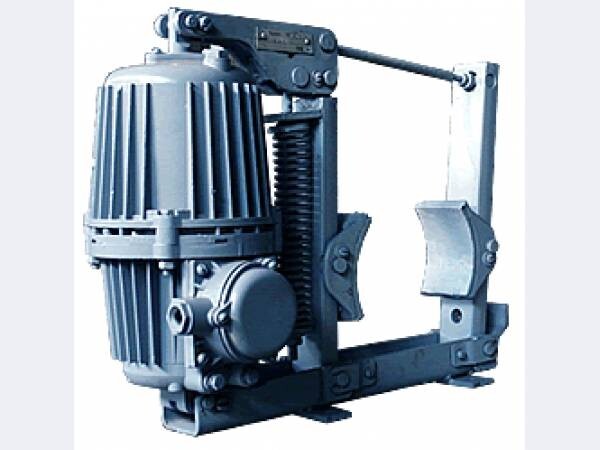

Колодочный тормоз ТКГ‑160 с гидротолкателем ТЭ‑16

Назначение
Тормоз предназначен для безопасной остановки и надёжной фиксации валов в промышленных механизмах: грузоподъёмных кранах, лебёдках, конвейерных системах, талях и другом оборудовании, где критически важна предотвращение самопроизвольного движения.

Конструкция
Устройство объединяет два основных узла:

• колодочный механизм — создаёт тормозное усилие за счёт прижатия фрикционных колодок к поверхности тормозного шкива;

• гидротолкатель ТЭ‑16 — обеспечивает размыкание колодок при подаче электропитания.

Рычажная система включает: основание, рычаги, тормозные колодки, регулировочные элементы, шток и пружинный механизм сжатия.

Принцип работы

• В обесточенном состоянии: пружина прижимает колодки к шкиву — вал надёжно зафиксирован.

• При подаче напряжения: гидротолкатель преодолевает усилие пружины, разжимая колодки — механизм получает возможность вращаться.

Технические характеристики

• Максимальный тормозной момент: $100\text{Н}\cdot \text{м}$.

• Диаметр тормозного шкива: $160\text{мм}$.

• Модель гидротолкателя: ТЭ‑16.

• Рабочее напряжение: $220\text{В}$ или $380\text{В}$ (50 Гц).

• Потребляемая мощность: $160\text{Вт}$.

• Усилие на штоке толкателя: $300\text{Н}$.

• Ход штока толкателя: $32\text{мм}$.

• Время наложения колодок: $0,2\text{с}$.

• Масса устройства: $21,5\text{кг}$.

• Климатическое исполнение: У2 (умеренный климат).

• Гарантия: 12 месяцев.

Особенности и преимущества

• высокая надёжность даже при интенсивных нагрузках;

• возможность точной регулировки тормозного усилия;

• плавное и точное срабатывание гидротолкателя;

• устойчивость к вибрационным воздействиям;

• эффективная система охлаждения;

• простота монтажа и обслуживания;

• совместимость со стандартными производственными линиями.

Область применения

• грузоподъёмные краны и тали;

• конвейерные системы;

• лебёдочные механизмы;

• металлургическое оборудование;

• производственные линии с требованиями к точной остановке валов.

Соответствие стандартам
Изделие изготовлено по ТУ 3178‑003‑91328404‑2011.
