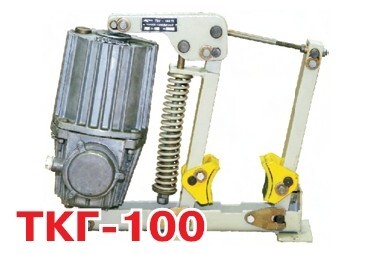

Тормоз колодочный ТКГ-100 с гидротолкателем ТЭ-30

Колодочный тормоз ТКГ‑100 с гидротолкателем ТЭ‑30

Назначение
Тормоз предназначен для надёжной остановки и фиксации вращающихся валов в различных механизмах: крановых установках, лебёдках, конвейерах, подъёмно‑транспортных системах и других промышленных агрегатах.

**

Конструкция
Устройство состоит из двух ключевых элементов:

• колодочный узел — создаёт тормозное усилие за счёт прижатия колодок к тормозному шкиву;

• гидротолкатель ТЭ‑30 — разжимает колодки при подаче питания.

Рычажный механизм тормоза включает: основание, смонтированные на нём рычаги, колодки, регулировочный болт, шток и пружину.

**

Принцип работы

• При отключённом электродвигателе: гидротолкатель создаёт усилие, прижимающее колодки к тормозному шкиву — вращение останавливается.

• При подаче напряжения: толкатель разжимает колодки, освобождая шкив — механизм приходит в движение.

**

Технические характеристики

• Тормозной момент: $150\text{Н}\cdot \text{м}$.

• Диаметр тормозного шкива: $100\text{мм}$.

• Тип толкателя: ТЭ‑30.

• Номинальное напряжение: $380\text{В}$.

• Потребляемая мощность: $160\text{Вт}$.

• Ход штока толкателя: $32\text{мм}$.

• Габаритные размеры: $490\times 213\times 415\text{мм}$.

• Масса: $23,4\text{кг}$.

• Рабочая температура: от −40 ∘C до +40 ∘C.

**

Особенности и преимущества

• надёжность и долговечность в тяжёлых условиях эксплуатации;

• простота обслуживания;

• мгновенное срабатывание;

• надёжная фиксация вращающихся частей.

**

Область применения

• крановые механизмы;

• лебёдки;

• конвейеры;

• подъёмно‑транспортные установки;

• промышленные агрегаты, требующие точной остановки и удержания вала
