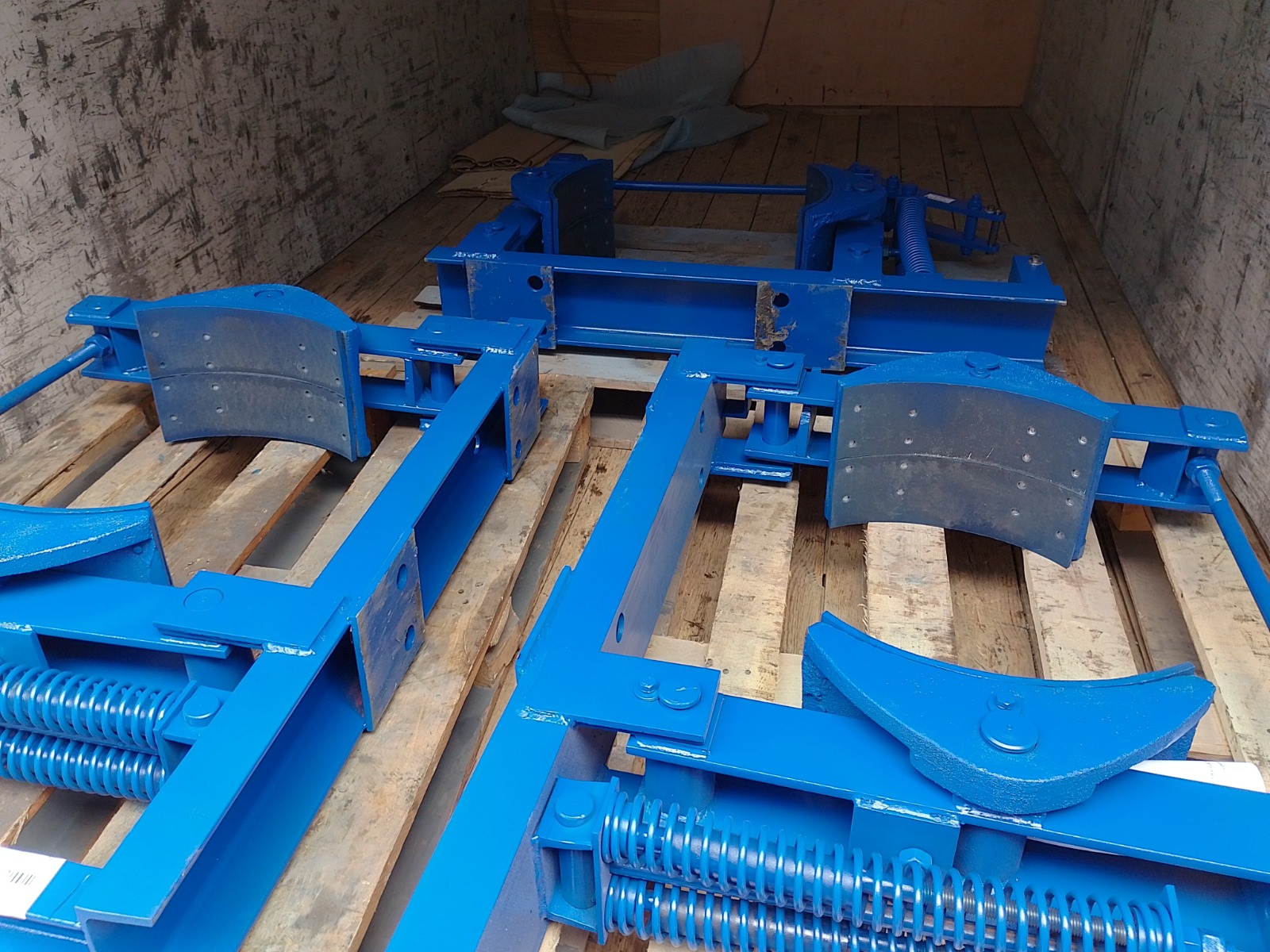

Рама тормозная ТКГ-600

Рама ТКГ‑600 — несущий силовой элемент колодочного тормоза серии ТКГ с электрогидравлическим приводом. Предназначена для:

• остановки и удержания валов подъёмно‑транспортных механизмов в заторможенном состоянии;

• работы в связке с гидротолкателем ТЭ‑200;

• применения в механизмах с горизонтальным расположением оси тормозного шкива.

Конструкция

Рама включает:

• основание (несущая плита);

• вертикальные стойки;

• рычажную систему (подвижные рычаги с колодками);

• главную замыкающую пружину;

• регулировочные болты, гайки, тяги;

• оси, втулки, шпильки шарнирных соединений;

• посадочные места под колодки с фрикционными накладками;

• крепления под гидротолкатель ТЭ‑200.

Принцип работы

1. Торможение. При обесточенном толкателе главная пружина сжимает рычаги, прижимая колодки к тормозному шкиву — вал затормаживается.

2. Растормаживание. При подаче питания гидротолкатель выдвигает шток вверх, преодолевая усилие пружины, разводит рычаги и освобождает шкив.

3. Возврат. При отключении питания пружина возвращает систему в исходное положение.

Технические характеристики

• Тормозной момент: не менее $5000\text{Н}\cdot \text{м}$.

• Диаметр тормозного шкива: $600\text{мм}$.

• Тип толкателя: ТЭ‑200 (обязателен для комплектации).

• Время наложения колодок: $\le 0,6\text{с}$.

• Ход штока толкателя: не менее $60\text{мм}$.

• Номинальное напряжение: $220/380\text{В}$ (50 Гц).

• Потребляемая мощность толкателя: до $380\text{Вт}$.

• Усилие на штоке толкателя: $\ge 800\text{Н}$.

• Масса рамы (без толкателя и колодок): $200–210\text{кг}$.

• Климатическое исполнение: У2 (по ГОСТ 15150‑69).

Условия эксплуатации

• Температурный диапазон: от −40∘C до +40∘C.

• Среда: невзрывоопасная, без агрессивных газов и паров, разрушающих металл и изоляцию.

• Положение при монтаже: вертикальное (штоком толкателя вверх), ось шкива — горизонтальная.

• Наружная установка: требуется защитный кожух от осадков и солнечной радиации.

• Запылённость: не более 100 мг/м3.

• Высота над уровнем моря: до $1000\text{м}$.

Область применения

Используется в:

• мостовых, козловых, башенных кранах;

• лебёдках и тяговых механизмах;

• конвейерах и транспортёрах тяжёлого режима;

• металлургических и горнодобывающих машинах;

• лифтах и подъёмниках;

• промышленных приводах с частыми пусками/остановками.

Расшифровка маркировки

• ТК — тормоз колодочный;

• Г — привод с электрогидравлическим толкателем;

• 600 — диаметр тормозного шкива в мм;

• У2 — климатическое исполнение (умеренный климат) и категория размещения.

Соответствие стандартам

• ГОСТ 15150‑69 (климатика и размещение);

• ГОСТ 24759‑81 (колодочные тормоза);

• ТУ производителя (конкретные параметры могут уточняться в паспорте изделия).

Особенности эксплуатации и обслуживание

Регулярно проверяйте:

• износ фрикционных накладок колодок (замена при остаточной толщине < 30 % от номинальной);

• равномерность прилегания колодок к шкиву;

• затяжку резьбовых соединений;

• состояние шарнирных узлов (своевременная смазка);

• целостность пружины и рычагов;

• герметичность гидротолкателя;

• уровень и чистоту трансформаторного масла в толкателе.

Рекомендации:

• проводите настройку тормоза после замены колодок;

• контролируйте ход штока толкателя (не менее $60\text{мм}$);

• исключайте перекосы и заедания подвижных частей;

• защищайте от прямого попадания воды и агрессивных сред.

Гарантия

Обычно $1–2$ года с даты ввода в эксплуатацию при соблюдении условий монтажа и обслуживания (уточняется у производителя/поставщика).
