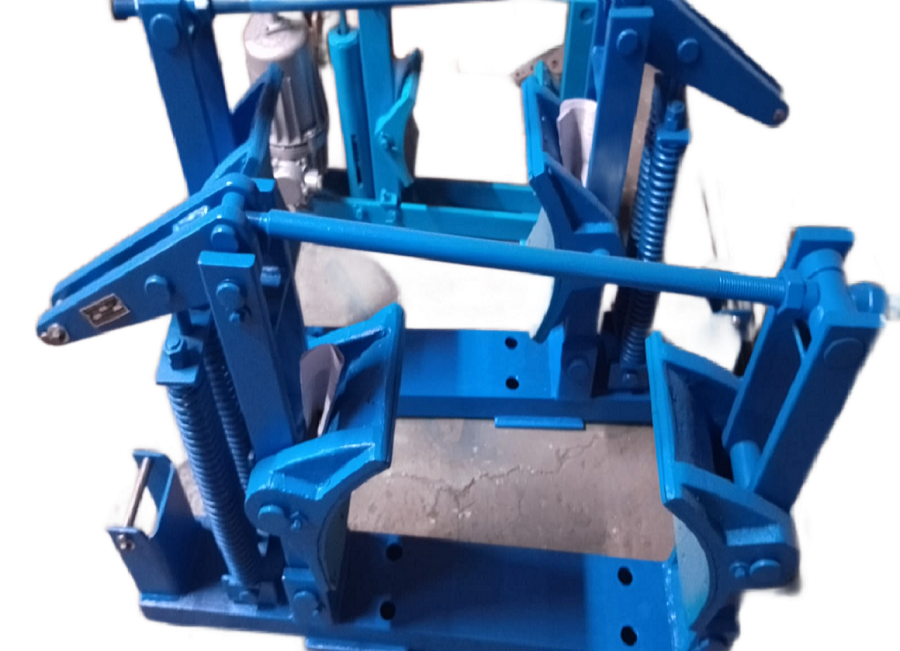

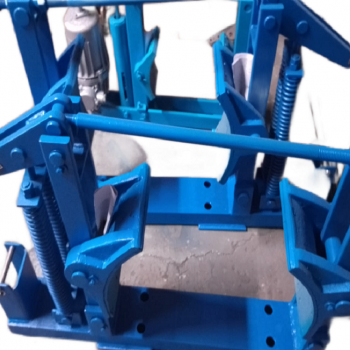

Рама тормозная ТКГ-500
Рама тормоза ТКГ-500 — это основной несущий элемент колодочного тормоза ТКГ-500, который используется в подъёмно-транспортных механизмах (кранах, лебёдках, конвейерах) для остановки и удержания валов в заторможенном состоянии при неработающем приводе. Работает в связке с электрогидравлическим толкателем.
Конструкция
Рама ТКГ-500 состоит из следующих основных элементов:
- основание;
- вертикальные стойки;
- рычажная система (рычаги с колодками, снабжёнными фрикционными накладками);
- замыкающая пружина;
- регулировочные эксцентрики, болты и тяги;
- шпильки, втулки, оси.
Принцип работы
При неработающем гидротолкателе под действием сжатой пружины рычажная система прижимает колодки к поверхности тормозного шкива — механизм затормаживается. При включении гидротолкателя его поршень выдвигает шток вверх, растормаживая шкив. Растормаживание заканчивается при достижении штоком крайнего верхнего положения.
Технические характеристики
- расчётный тормозной момент: не менее 2500 Н·м;
- диаметр тормозного шкива: 500 мм;
- тип толкателя: ТЭ-80 или ТЭ-200 (в зависимости от модификации);
- номинальное напряжение: 380 В (допускается отклонение 0,95–1,1 от номинала);
- частота сети: 50 Гц;
- потребляемая мощность: не более 380 Вт;
- номинальное усилие на штоке толкателя: не менее 800 Н;
- ход штока толкателя: не менее 60 мм;
- время наложения колодок: не более 0,4 с;
- масса тормоза: не более 130 кг;
- климатическое исполнение: У2 (по ГОСТ 15150‑69);
- маркировка: ТКГ 500 У2.
Условия эксплуатации
- рабочая температура: от −40 °C до +40 °C;
- среда: невзрывоопасная, без агрессивных паров и газов, разрушающих металл и резину;
- положение при монтаже: вертикальное (штоком вверх), ось шкива — горизонтальная;
- наружная установка: требуется защитный кожух от осадков и солнечной радиации;
- режим работы: лёгкий, средний или тяжёлый (в зависимости от механизма).
Применение
Тормоза ТКГ-500 используются в мостовых, козловых, башенных кранах, тяговых лебёдках, конвейерах и транспортных системах, металлургических и горнодобывающих машинах, промышленных механизмах с горизонтальным расположением оси тормозного шкива.
