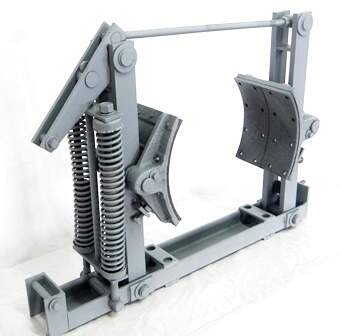

Рама тормозная ТКГ-400
Рама тормоза ТКГ-400 — это механическая часть колодочного тормоза ТКГ-400, которая используется в подъёмно-транспортных механизмах (кранах, лебёдках, конвейерах) для остановки и удержания валов в заторможенном состоянии при неработающем приводе. Она работает в связке с электрогидравлическим толкателем ТЭ-80.
Конструкция
Рама ТКГ-400 состоит из следующих основных элементов:
- основание;
- вертикальные стойки;
- рычажная система;
- замыкающая пружина;
- регулировочные болты и тяги;
- шпильки, втулки, оси;
- тормозные колодки (2 штуки с фрикционными накладками).
Принцип работы
При неработающем гидротолкателе под действием сжатой пружины рычажная система прижимает тормозные колодки к поверхности тормозного шкива — механизм затормаживается. При включении гидротолкателя его поршень выдвигает шток вверх, растормаживая шкив. Растормаживание заканчивается при достижении штоком крайнего верхнего положения.
Технические характеристики
- расчётный тормозной момент: 1500 Н·м;
- диаметр тормозного шкива: 400 мм;
- тип толкателя: ТЭ-80;
- масса рамы: не более 60 кг.
Условия эксплуатации
- климатическое исполнение: У2 (по ГОСТ 15150‑69);
- рабочая температура: от −40 °C до +40 °C;
- среда: невзрывоопасная, без агрессивных паров и газов, разрушающих металл и резину;
- положение при монтаже: вертикальное (штоком вверх), ось шкива — горизонтальная;
- наружная установка: требуется защитный кожух от осадков и солнечной радиации.
Применение
Тормоза ТКГ-400 используются в мостовых, козловых, башенных кранах, тяговых лебёдках, конвейерах и транспортных системах, металлургических и горнодобывающих машинах, промышленных механизмах с горизонтальным расположением оси тормозного шкива.
