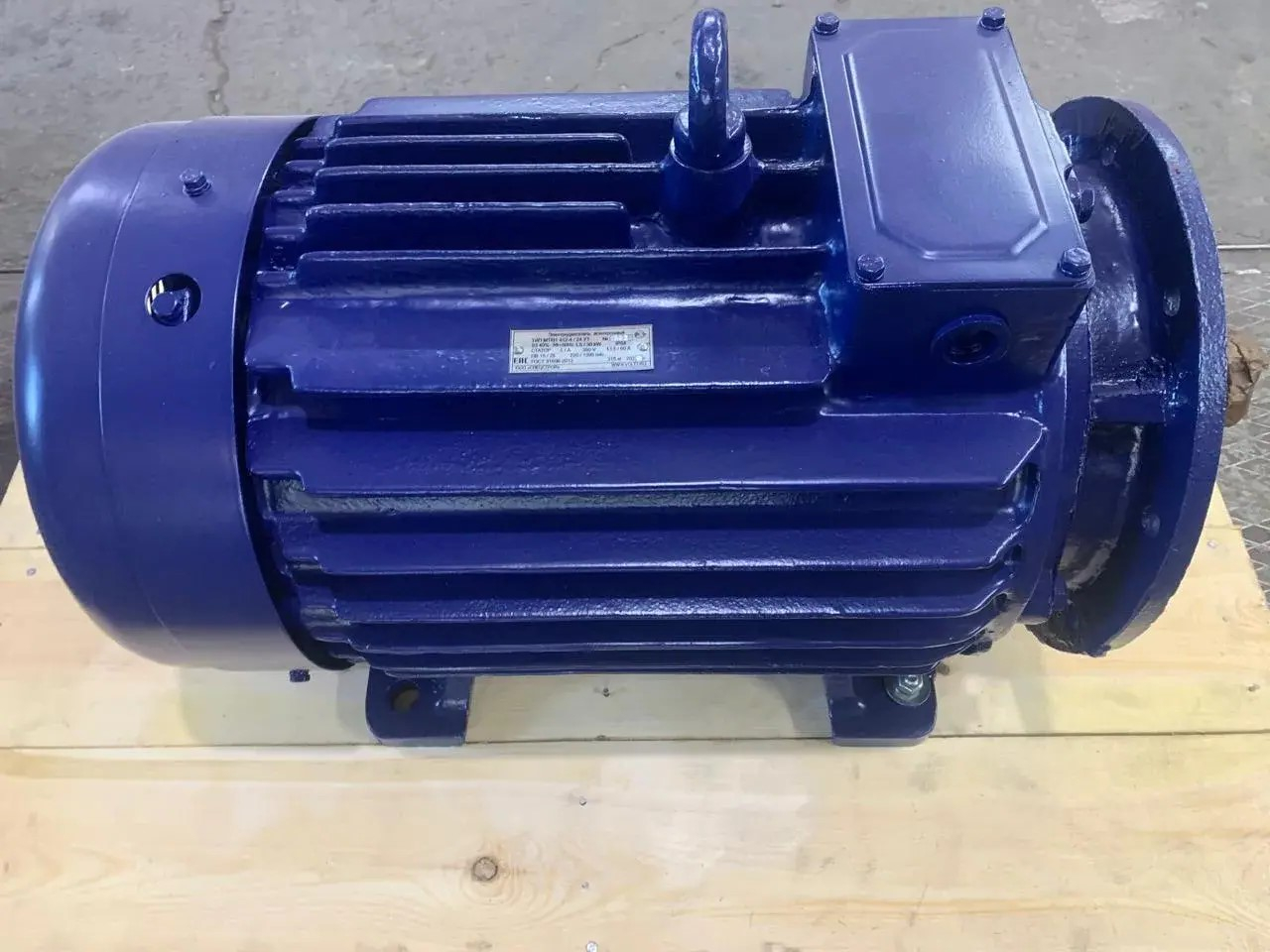

4МТКМ 225 L8

Основные характеристики
Параметр Значение
Тип двигателя Асинхронный, трёхфазный, с короткозамкнутым ротором
Мощность (при ПВ 40 %) 37 кВт
Номинальная частота вращения 725–750 об/мин
Номинальный ток (при 380 В) 88 А
Напряжение питания 220/380 В или 380 В, 50 Гц; возможны исполнения до 660 В
КПД ~86 %
Коэффициент мощности (cos φ) 0,74
Крутящий момент 487,38 Н·м
Кратность максимального момента к номинальному (M
max
​
/M
н
​
) 3,0–3,3
Степень защиты IP54 (защита от пыли и брызг воды)
Класс нагревостойкости изоляции H (до 180 °C)
Климатическое исполнение У1 (умеренный климат, для эксплуатации на открытом воздухе)
Режим работы S3 (повторно‑кратковременный, ПВ 40 %), допускается ПВ 15 %, 25 %, 60 %, 100 % или S2 (кратковременный режим 30–60 мин)
Диаметр вала 70 мм
Масса 450–480 кг
Конструктивные особенности
чугунный корпус — высокая прочность и эффективный теплоотвод;

короткозамкнутый ротор — надёжность, отсутствие скользящих контактов, минимальное обслуживание;

класс изоляции H — устойчивость к высоким температурам (подходит для горячих цехов);

защита IP54 — устойчивость к пыли, влаге и брызгам;

собственный вентилятор на валу — стабильное охлаждение при работе в тяжёлых режимах;

усиленная конструкция — рассчитана на вибрации, удары, перегрузки;

медная обмотка — повышает энергоэффективность и долговечность;

возможность подключения по схемам «звезда»/«треугольник» — гибкость интеграции в сеть.

Габаритные размеры (ориентировочно)
длина: ~1000 мм;

ширина: ~430 мм;

высота: ~540 мм.

Типовые монтажные исполнения: IM1001, IM1003, IM1004 (на лапах, с фланцем, комбинированные).

Применение
мостовые, козловые, башенные, портальные краны;

лебёдки, тельферы, лифты, фуникулёры;

подъёмные механизмы металлургических и литейных производств;

механизмы передвижения грузовых тележек;

работа в условиях частых пусков, реверсов и перегрузок;

эксплуатация на открытых площадках в умеренном климате.

Ключевые преимущества
высокая перегрузочная способность (M
max
​
/M
н
​
=3,0–3,3);

надёжность в тяжёлых условиях (вибрация, пыль, температура);

термостойкость (класс изоляции H);

универсальность питания (220/380 В, опция до 660 В);

долговечность (чугунный корпус, медная обмотка, качественная изоляция);

гибкость применения (разные режимы ПВ);

энергоэффективность (КПД ~86 %);

плавный пуск и стабильная работа на низких оборотах (725–750 об/мин) — оптимально для тяжёлых перемещений.

Рекомендации по эксплуатации
Подключение: проверьте соответствие напряжения сети и схемы соединения обмоток (звезда/треугольник).

Охлаждение: убедитесь, что вентилятор не заблокирован, а вентиляционные отверстия чистые.

Монтаж: используйте жёсткое крепление на лапах или фланце, проверьте соосность валов.

Защита: установите тепловую и токовую защиту для предотвращения перегрузок.

Обслуживание: регулярно проверяйте состояние изоляции, подшипников и контактных соединений.

Контроль нагрузки: не превышайте допустимый режим ПВ для длительной работы.

Контроль температуры: следите за нагревом обмоток, особенно при работе в горячих цехах.
