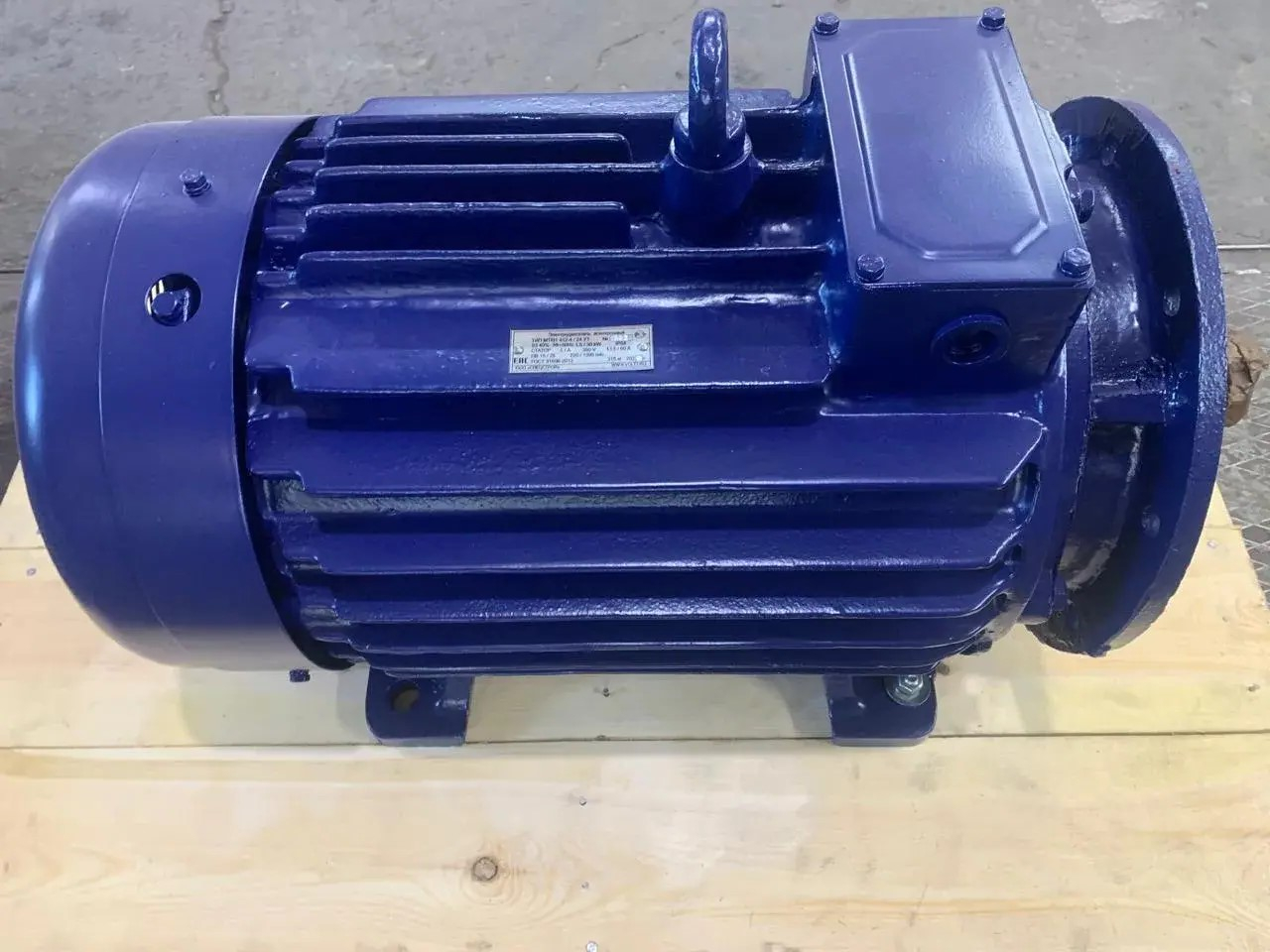

4МТКМ 225 L6

Основные характеристики
Параметр Значение
Тип двигателя Асинхронный, трёхфазный, с короткозамкнутым ротором
Мощность (при ПВ 40 %) 55 кВт
Номинальная частота вращения 943–955 об/мин
Номинальный ток (при 380 В) ~112 А
Напряжение питания 220/380 В или 380 В, 50 Гц (возможны исполнения до 660 В)
КПД ~88 %
Коэффициент мощности (cos φ) 0,85–0,90
Кратность максимального момента к номинальному (M
max
​
/M
н
​
) 3,0–3,3
Степень защиты IP54 (защита от пыли и брызг воды)
Класс нагревостойкости изоляции H (до 180 °C)
Климатическое исполнение У1, УХЛ1 (умеренный и холодный климат)
Режим работы S3 (повторно‑кратковременный, ПВ 40 %), допускается ПВ 15 %, 25 %, 60 %, 100 % или S2 (кратковременный режим 30–60 мин)
Диаметр вала 70 мм
Масса 460–470 кг
Конструктивные особенности
чугунный корпус — высокая прочность и эффективный теплоотвод;

короткозамкнутый ротор — надёжность, отсутствие скользящих контактов, минимальное обслуживание;

класс изоляции H — устойчивость к высоким температурам (подходит для горячих цехов);

защита IP54 — устойчивость к пыли, влаге и брызгам;

собственный вентилятор на валу — стабильное охлаждение при работе в тяжёлых режимах;

усиленная конструкция — рассчитана на вибрации, удары, перегрузки;

медная обмотка — повышает энергоэффективность и долговечность.

Габаритные размеры (ориентировочно)
длина: ~1050 мм;

ширина: ~550 мм;

высота: ~450 мм.

Типовые монтажные исполнения: IM1001, IM1003, IM1004, IM2003, IM2004 (на лапах, с фланцем, комбинированные).

Применение
мостовые, козловые, башенные, портальные краны;

подъёмные механизмы металлургических и литейных производств;

лебёдки, тельферы, лифты;

механизмы передвижения грузовых тележек;

работа в условиях частых пусков и реверсов;

эксплуатация на открытых площадках в умеренном и холодном климате.

Ключевые преимущества
высокая перегрузочная способность (M
max
​
/M
н
​
=3,0–3,3);

надёжность в тяжёлых условиях (вибрация, пыль, температура);

термостойкость (класс изоляции H);

универсальность питания (220/380 В, опция до 660 В);

долговечность (чугунный корпус, медная обмотка, качественная изоляция);

гибкость применения (разные режимы ПВ);

энергоэффективность (КПД ~88 %).

Рекомендации по эксплуатации
Подключение: проверьте соответствие напряжения сети и схемы соединения обмоток (звезда/треугольник).

Охлаждение: убедитесь, что вентилятор не заблокирован, а вентиляционные отверстия чистые.

Монтаж: используйте жёсткое крепление на лапах или фланце, проверьте соосность валов.

Защита: установите тепловую и токовую защиту для предотвращения перегрузок.

Обслуживание: регулярно проверяйте состояние изоляции, подшипников и контактных соединений.

Контроль нагрузки: не превышайте допустимый режим ПВ для длительной работы.
