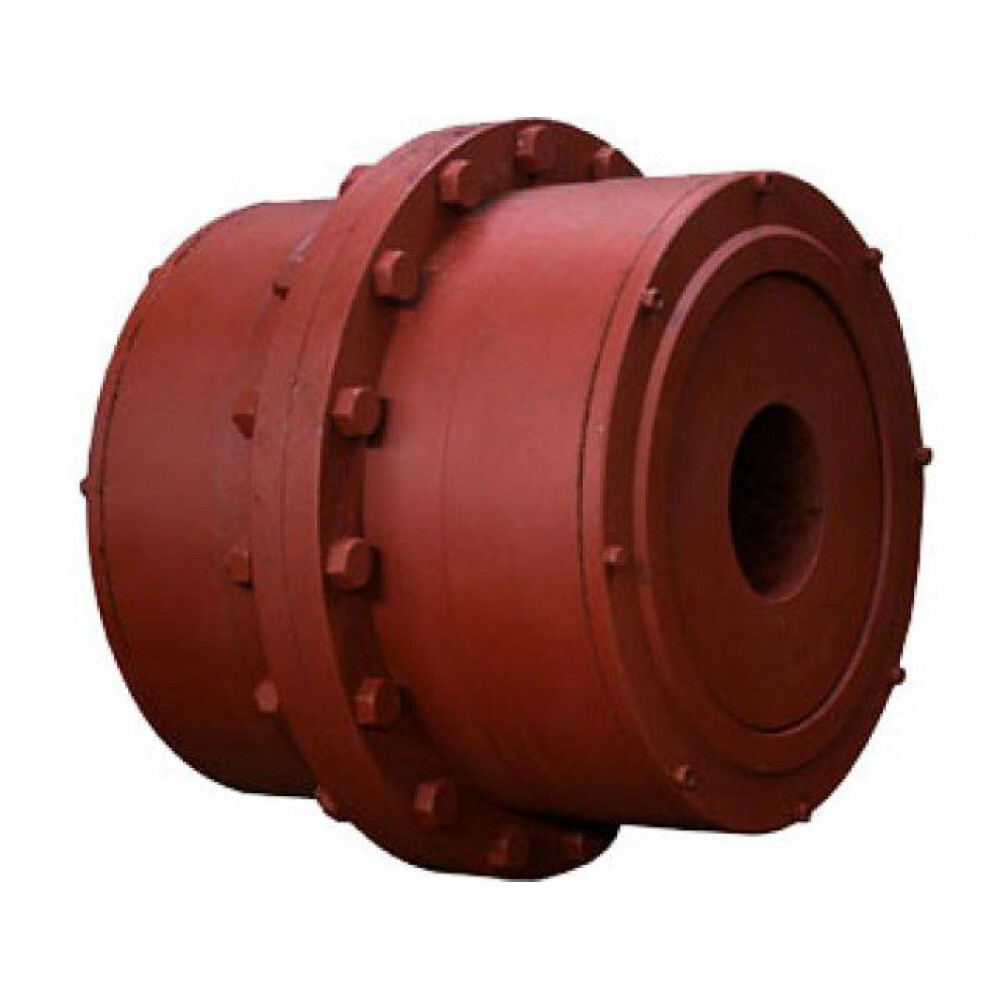

Муфта зубчатая МЗ-1

Муфта зубчатая МЗ‑1 — подвижная муфта общемашиностроительного применения. Она предназначена для:

• соединения вращающихся валов (например, редуктора и электродвигателя);

• передачи крутящего момента;

• компенсации углового и радиального смещения, а также перекосов осей валов.

Конструкция
Муфта состоит из:

• двух зубчатых втулок;

• двух зубчатых обойм, соединённых болтовым креплением (М12 × 6 шт.);

• крышек с манжетами, устанавливаемых на обоймы.

Валы запрессовываются в отверстия втулок; зубья втулок входят в зацепление с зубьями обойм. Форма зубьев позволяет незначительное смещение в любых направлениях.

Материал изготовления
Муфта изготавливается из стойкой углеродистой стали с последующей закалкой зубьев.

Основные технические характеристики

• Крутящий момент: 1000\ \text{Н·м} (71\ \text{кгс·м}).

• Максимальная скорость вращения: $6300\text{об/мин}$.

• Диаметр соединяемых валов: от $18$ до $40\text{мм}$ (предварительная расточка втулок — $20\text{мм}$).

• Общий диаметр муфты: $160$–$170\text{мм}$.

• Общая длина: $117\text{мм}$.

• Модуль зуба: $2,5$.

• Количество зубьев: $30$.

• Масса без упаковки: $11$–$12\text{кг}$.

• Климатическое исполнение: У2.

Эксплуатационные требования

1. Перед началом работы необходимо залить масло, полностью покрывающее поверхность зубьев муфты.

2. Замена масла производится через $4000$ часов работы.

3. Муфта может работать круглосуточно.

Соответствие стандартам
Изготовление осуществляется в соответствии с:

• ГОСТ 5006‑55;

• ГОСТ 5006‑83;

• ГОСТ Р 50895‑96.

Дополнительно

• Возможно изготовление нестандартных муфт по чертежам заказчика.

• Доступна расточка втулок под требуемый диаметр.

• Поставляются как в собранном виде с нерасточенными втулками, так и с предварительной расточкой.
