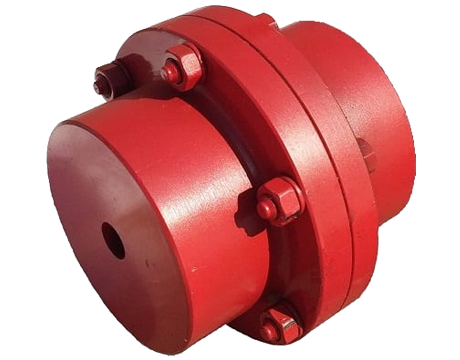

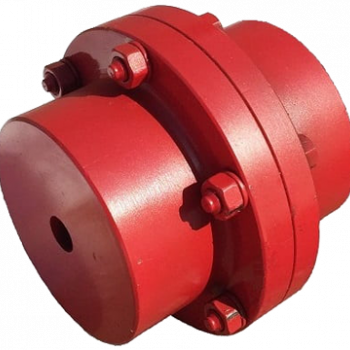

Муфта зубчатая МЗП-8

Назначение

Муфта зубчатая МЗП‑8 — подвижное соединение для:

• передачи высокого крутящего момента (25\,000\ \text{Н·м});

• компенсации угловых, радиальных и осевых смещений валов;

• снижения динамических нагрузок на привод;

• защиты сопряжённых узлов от перегрузок.

Применяется там, где требуется надёжность при тяжёлых режимах работы.

Конструктивные особенности

Отличие от базовой модели МЗ‑8 — одна из полумуфт выполнена фланцевой (вместо обоймы и втулки), что позволяет присоединять валы через промежуточный вал.

Основные компоненты:

• зубчатая обойма, соединённая болтами с фланцевой полумуфтой;

• зубчатая втулка, вставленная в обойму;

• крышка с манжетой для защиты от загрязнений;

• болты крепления $\text{М}20\times 8$ шт.;

• зубчатые венцы с эвольвентным профилем.

Ключевые детали конструкции:

• сферическая форма выступов зубьев втулки — обеспечивает компенсацию смещений;

• предварительно расточенные втулка и фланец — упрощают монтаж;

• манжеты на крышках — предотвращают утечку смазки и попадание абразивов.

Технические характеристики

Параметры по ГОСТ 5006‑55 и ГОСТ 50895‑96:

• Номинальный крутящий момент: 25\,000\ \text{Н·м} (2\,360\ \text{кгс·м}).

• Максимальная частота вращения: $1900\text{об/мин}$.

• Внешний диаметр (D): $380\text{мм}$.

• Общая длина (L): $332\text{мм}$ (в отдельных источниках — $325\text{мм}$).

• Диаметр вала: диапазон расточки втулок — от $80$ до $140\text{мм}$, предварительная расточка — $80\text{мм}$.

• Модуль зуба (m): $4,0$.

• Количество зубьев (z): $62$ шт.

• Количество болтов: $\text{М}20\times 8$ шт.

• Масса: $\approx 147\text{кг}$ (зависит от производителя).

• Допустимый перекос осей: не более 0∘30′.

• Обозначение по ГОСТ 50895‑96: муфта МЗ 1‑25000.

• Климатическое исполнение: У2.

• Макс. температура эксплуатации: 120∘C.

Области применения

Используется в оборудовании, где критичны:

• высокая нагрузочная способность;

• компенсация несоосностей;

• устойчивость к ударным нагрузкам.

Типичные сферы:

• промышленные редукторы и приводы;

• компрессоры и насосы;

• конвейеры и подъёмные механизмы;

• дробилки, мельницы, прокатные станы.

Рекомендации по монтажу

1. Подготовка:

   • разберите муфту перед установкой;

   • обработайте втулки и фланцы до требуемых посадочных размеров;

   • очистите сопрягаемые поверхности от загрязнений.

2. Выверка соосности:

   • используйте центрирующие буртики на зубчатых втулках;

   • контролируйте радиальные и осевые зазоры.

3. Сборка:

   • совместите контрольные метки на впадине зуба обоймы и выступе зуба втулки;

   • затягивайте болты крест‑накрест с моментом по спецификации;

   • обеспечьте герметичность крышек с манжетами.

4. Смазка:

   • перед запрессовкой вала смажьте сопрягаемые поверхности солидолом (ГОСТ 4366‑76);

   • заполните зубчатое зацепление рекомендованной смазкой.

Эксплуатация и обслуживание

• Регулярно проверяйте:

  • уровень и качество смазки;

  • температуру корпуса (не выше 120∘C);

  • состояние зубьев (износ, задиры, сколы);

  • затяжку болтов.

• При обнаружении:

  • повышенного шума → проверьте смазку и износ зубьев;

  • вибрации → проверьте центровку и затяжку крепежа;

  • нагрева свыше нормы → устраните перегрузку или загрязнение зацепления.

Хранение и транспортировка

• перевозите в заводской упаковке, предохраняя от ударов и влаги;

• храните в сухом, проветриваемом помещении с антикоррозийной защитой;

• избегайте длительного воздействия прямых солнечных лучей и агрессивных сред.
