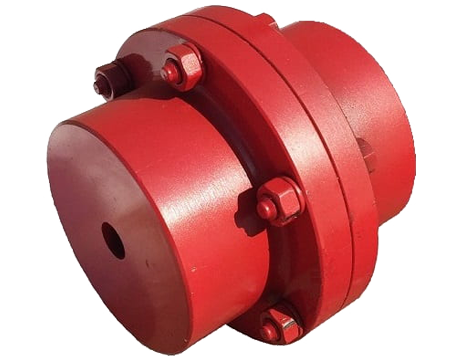

Муфта зубчатая МЗП-7

Назначение и принцип действия

Муфта зубчатая МЗП‑7 — подвижное соединение для передачи крутящего момента между соосными валами. Ключевые функции:

• передача вращающего момента до 16\,000\ \text{Н·м};

• компенсация угловых, радиальных и осевых смещений валов;

• снижение динамических нагрузок на привод;

• защита сопряжённых узлов от перегрузок.

Благодаря зубчатому зацеплению с эвольвентным профилем обеспечивается плавная работа даже при значительных перекосах.

Конструктивные особенности

Отличие от базовой модели МЗ‑7 — одна из полумуфт выполнена фланцевой (вместо обоймы и втулки), что позволяет присоединять валы через промежуточный вал. Основные компоненты:

• две полумуфты (одна — как у МЗ‑7, вторая — фланцевая);

• зубчатые венцы с модулем $m=4,0\text{мм}$;

• болты крепления $\text{М}20\times 8$ шт.;

• крышки с манжетами для защиты от загрязнений;

• смазочные отверстия.

Втулки поставляются нерасточенными (предварительная расточка $60\text{мм}$), что даёт возможность точно подогнать под диаметр конкретного вала.

Технические характеристики

Основные параметры по ГОСТ 5006‑55 и ГОСТ 50865‑96:

• Номинальный крутящий момент: 16\,000\ \text{Н·м} (1\,600\ \text{кг·м}).

• Максимальная частота вращения: $2120\text{об/мин}$.

• Внешний диаметр (D): $350\text{мм}$.

• Общая длина (L): $292\text{мм}$.

• Диаметр вала (d): расточка от $65$ до $120\text{мм}$.

• Количество зубьев (z): $56$ шт.

• Модуль зуба (m): $4,0\text{мм}$.

• Количество болтов: $\text{М}20\times 8$ шт.

• Вес: $109\text{кг}$.

• Климатическое исполнение: У2.

• Обозначение по ГОСТ 50865‑96: муфта МЗ 1‑16000.

• Максимальная температура эксплуатации: 120∘C.

Области применения

Используется в тяжёлом промышленном оборудовании:

• редукторы и приводы;

• насосы и компрессоры;

• конвейеры и подъёмные механизмы;

• дробилки и мельницы;

• прокатные станы.

Особенно эффективна там, где требуется компенсация несоосностей и защита от ударных нагрузок.

Рекомендации по монтажу и эксплуатации

1. Подготовка к установке:

   • проверьте соосность валов (допуски по ТУ производителя);

   • выполните расточку втулок под конкретный диаметр вала;

   • очистите посадочные поверхности от загрязнений.

2. Монтаж:

   • совместите контрольные метки на зубьях;

   • затягивайте болты равномерно крест‑накрест (момент затяжки по спецификации);

   • обеспечьте герметичность крышек с манжетами.

3. Эксплуатация:

   • регулярно проверяйте уровень и качество смазки (используйте масла, рекомендованные производителем);

   • контролируйте температуру корпуса (не выше 120∘C);

   • осматривайте зубья на предмет износа и задиров.

4. Хранение и транспортировка:

   • храните в сухом помещении с антикоррозийной защитой;

   • перевозите в заводской упаковке, предохраняя от ударов.

5. Диагностика неисправностей:

   • повышенный шум — износ зубьев или недостаток смазки;

   • вибрация — расцентровка или ослабление крепежа;

   • нагрев свыше нормы — перегрузка или загрязнение зацепления.

При обнаружении дефектов — немедленно устраните причину или замените муфту.
