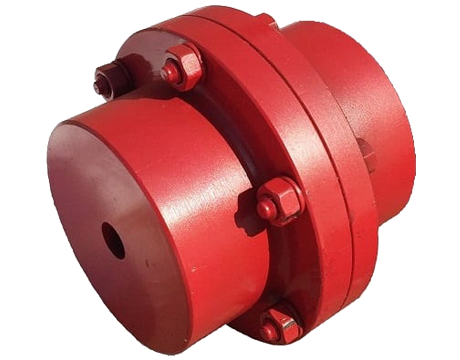

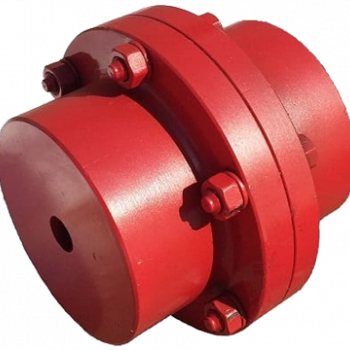

Муфта зубчатая МЗП-6
Муфта зубчатая МЗП-6 — это устройство для соединения соосных валов и передачи крутящего момента. Конструкция компенсирует радиальные, осевые и угловые смещения валов, снижая динамические нагрузки и продлевая ресурс оборудования.
Область применения
Муфта используется в промышленном оборудовании: приводах, редукторах, насосах, вентиляторах, компрессорах и других механизмах, где требуется надёжная передача вращения при повышенных нагрузках.
Конструктивные особенности
Муфта состоит из двух полумуфт: одна идентична полумуфте МЗ-6, вторая — фланцевая (для присоединения валов через промежуточный вал). Полумуфты имеют зубчатые венцы эвольвентного профиля, обеспечивающие плавное зацепление и равномерное распределение нагрузки.
Обоймы оснащены крышками с манжетами для защиты зубчатого зацепления от загрязнений и утечки смазки. Втулки поставляются нерасточенными — это позволяет выполнить точную расточку под конкретный диаметр вала для надёжного соединения.
Для снижения износа и нагрева муфта заполняется смазочным маслом, которое также защищает детали от коррозии. Изготовлена из высокопрочных углеродистых сталей с защитным антикоррозийным покрытием.
Технические характеристики
- Номинальный крутящий момент (Tкр): 10 000 Н·м (1 000 кг·м).
- Максимальная частота вращения: 2 500 об/мин.
- Общий диаметр муфты (D): 320 мм.
- Общая длина (L): 262 мм.
- Диаметр вала (d): от 60 до 105 мм (предварительная расточка — 60 мм).
- Количество болтов: М20 × 6 шт.
- Количество зубьев: 48 шт.
- Модуль зуба: 4,0 мм.
- Вес: 80 кг.
- Климатическое исполнение: У2.
- Максимальная температура эксплуатации: 120 °C.
- Стандарт: ГОСТ 5006‑55.
- Обозначение по ГОСТ 50865‑96: муфта МЗ 1‑10000.
Рекомендации по монтажу и эксплуатации
- Перед установкой тщательно проверьте соосность валов и точность центровки.
- При монтаже соблюдайте совпадение контрольных меток на впадинах и выступах зубьев.
- Регулярно проводите ТО: осматривайте зубчатое зацепление, проверяйте уровень и качество смазки.
- Смазывайте зубья согласно рекомендациям производителя (используйте масла, указанные в технической документации).
- Храните в сухом, проветриваемом помещении, защищённом от влаги, пыли и прямых солнечных лучей.
- При транспортировке используйте оригинальную упаковку или надёжный контейнер, предохраняющий от механических повреждений.
- Контролируйте температуру — не допускайте превышения 120 °C во время работы.
- Своевременно диагностируйте состояние муфты: выявляйте расцентровку венцов, износ зубьев, увеличение диаметра отверстий и другие дефекты. При обнаружении дефектов незамедлительно проводите ремонт или замену элементов.
