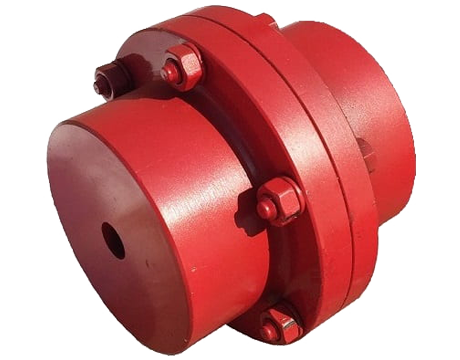

Муфта зубчатая МЗП-5

Муфта зубчатая МЗП‑5: описание и технические характеристики

Муфта МЗП‑5 — зубчатая муфта с промежуточным валом, предназначенная для передачи крутящего момента между соосными валами в промышленных механизмах. Компенсирует угловые, радиальные и осевые смещения валов, повышая ресурс оборудования и снижая эксплуатационные затраты.

Конструктивные особенности

В отличие от муфты МЗ‑5, у МЗП‑5:

• одна полумуфта — стандартная зубчатая (аналогична МЗ‑5);

• вторая полумуфта — фланцевая, предназначенная для соединения через промежуточный вал.

Основные элементы конструкции:

• зубчатая полумуфта;

• фланцевая полумуфта;

• промежуточный вал;

• крепёжные болты (М16);

• защитные крышки;

• уплотнительные манжеты.

Область применения

Используется в:

• промышленных приводах;

• редукторах;

• насосах;

• вентиляторах;

• компрессорах;

• другом оборудовании, где требуется надёжная передача вращения с компенсацией смещений валов.

Технические характеристики

• Общий диаметр (по ГОСТ 5006‑55): $290\text{мм}$.

• Общая длина: $235-242\text{мм}$ (в зависимости от производителя).

• Количество болтов: $8\text{шт.}$ (М16).

• Расточка втулок: от $50$ до $90\text{мм}$.

• Предварительная расточка втулок: $50\text{мм}$.

• Крутящий момент: $800\text{кг}\cdot \text{м}$ ($8000\text{Н}\cdot \text{м}$).

• Скорость вращения: $2800\text{об/мин}$.

• Модуль зуба: $3,0$.

• Количество зубьев: $56$.

• Масса: $60-62\text{кг}$ (в зависимости от исполнения).

• Максимальная температура эксплуатации: 120 ∘C.

• Климатическое исполнение: У2.

Рекомендации по монтажу, эксплуатации и хранению

1. Транспортировка:

   • использовать оригинальную упаковку;

   • исключить падения и механические повреждения.

2. Хранение:

   • в сухом, проветриваемом помещении;

   • вдали от прямых солнечных лучей;

   • при комнатной температуре.

3. Монтаж:

   • обеспечить точную центровку валов;

   • следовать инструкции производителя;

   • проверить зацепление зубьев и отсутствие перекосов;

   • убедиться в корректности установки уплотнительных манжет.

4. Эксплуатация и обслуживание:

   • регулярно контролировать состояние зубьев и смазки;

   • своевременно проводить техническое обслуживание;

   • применять рекомендованные смазочные материалы;

   • соблюдать ограничения по крутящему моменту и скорости вращения;

   • не допускать превышения температуры эксплуатации.

5. Контроль параметров:

   • проверять отсутствие чрезмерных вибраций и шумов;

   • контролировать температуру корпуса муфты;

   • осматривать уплотнительные элементы на герметичность;

   • отслеживать отсутствие утечек смазки.
