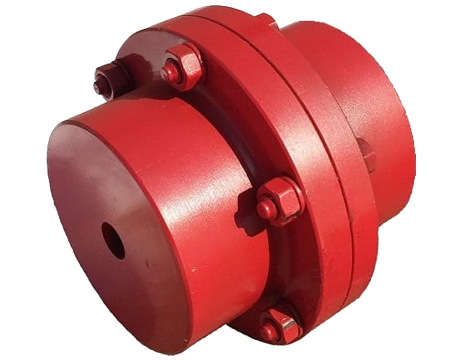

Муфта зубчатая МЗП‑4

Муфта зубчатая МЗП‑4: описание и технические характеристики

Муфта МЗП‑4 — зубчатая муфта с промежуточным валом, предназначенная для передачи крутящего момента между соосными валами в промышленных механизмах. Компенсирует угловые, радиальные и осевые смещения валов, повышая ресурс оборудования и снижая эксплуатационные затраты.

Конструктивные особенности

В отличие от муфты МЗ‑4, у МЗП‑4:

• одна полумуфта — стандартная зубчатая (аналогична МЗ‑4);

• вторая полумуфта — фланцевая, предназначенная для соединения через промежуточный вал.

Основные элементы конструкции:

• зубчатая полумуфта;

• фланцевая полумуфта;

• промежуточный вал;

• крепёжные болты (М16);

• защитные крышки;

• уплотнительные манжеты.

Область применения

Используется в:

• промышленных приводах;

• редукторах;

• насосах;

• вентиляторах;

• компрессорах;

• другом оборудовании, где требуется надёжная передача вращения с компенсацией смещений валов.

Технические характеристики

• Общий диаметр (по ГОСТ 5006‑55): $250\text{мм}$.

• Общая длина: $234\text{мм}$ (по данным завода‑изготовителя) / $217\text{мм}$ (по каталогу поставщика).

• Количество болтов: $8\text{шт.}$ (М16).

• Расточка втулок: от $40$ до $75\text{мм}$.

• Предварительная расточка втулок: $45\text{мм}$.

• Крутящий момент: $560\text{кг}\cdot \text{м}$ ($5600\text{Н}\cdot \text{м}$).

• Скорость вращения: $3350\text{об/мин}$.

• Климатическое исполнение: У2.

• Модуль зуба: $3,0$.

• Количество зубьев: $48$.

• Масса: $47,3\text{кг}$ (по данным завода) / $51\text{кг}$ (по каталогу).

• Максимальная температура эксплуатации: 120 ∘C.

Рекомендации по монтажу, эксплуатации и хранению

1. Транспортировка:

   • использовать защитную упаковку;

   • исключить механические повреждения.

2. Хранение:

   • в сухом, защищённом от влаги и пыли помещении;

   • при комнатной температуре.

3. Монтаж:

   • обеспечить точную центровку валов;

   • следовать инструкции производителя;

   • проверить зацепление зубьев и отсутствие перекосов.

4. Эксплуатация и обслуживание:

   • регулярно контролировать состояние зубьев и смазки;

   • своевременно проводить техническое обслуживание;

   • применять рекомендованные смазочные материалы;

   • соблюдать ограничения по крутящему моменту и скорости вращения.

5. Контроль параметров:

   • проверять отсутствие чрезмерных вибраций и шумов;

   • контролировать температуру корпуса муфты;

   • осматривать уплотнительные элементы на герметичность.
