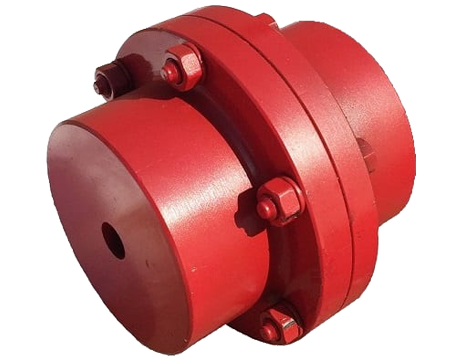

Муфта зубчатая МЗП-12

Муфта зубчатая МЗП-12 — это компенсирующая муфта, предназначенная для соединения валов в тяжёлых промышленных механизмах, таких как краны, редукторы, прессы и конвейеры. Она обеспечивает передачу высокого крутящего момента и компенсирует угловые, радиальные и осевые смещения валов, что повышает надежность и долговечность оборудования.

Основные технические характеристики:

• Наружный диаметр: 590 мм

• Диаметр посадочного отверстия: до 140 мм

• Длина муфты: 485 мм

• Максимальный крутящий момент: 10 000 кгс·м (≈ 98 066 Н·м)

• Частота вращения: до 1 130 об/мин

• Масса: 520 кг

• ГОСТ: 5006-83

• Тип: с фланцевой полумуфтой (одна из обойм заменена фланцем)

Конструкция:

Муфта состоит из:

• Зубчатой обоймы с болтовым креплением

• Зубчатой втулки с внутренним посадочным диаметром

• Фланцевой полумуфты для жёсткого крепления к валу

• Крышек с манжетами для защиты от пыли и утечки смазки

Благодаря закалке зубьев токами высокой частоты, муфта устойчива к износу и перегрузкам.

Применение:

• Крановое оборудование (мостовые, козловые краны)

• Приводы конвейеров

• Энергомеханические установки
