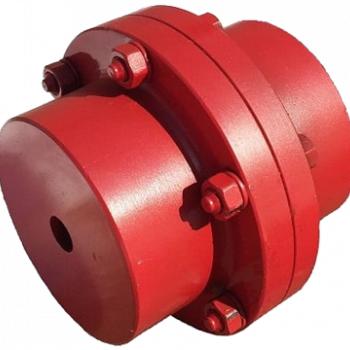

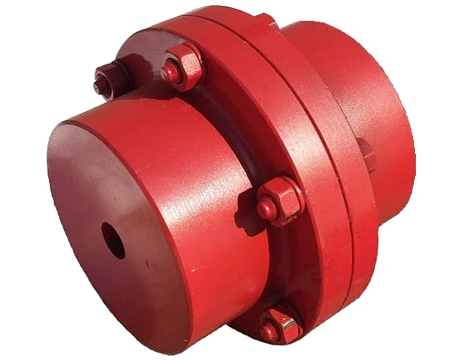

Муфта зубчатая МЗП-10

Назначение

Муфта зубчатая МЗП‑10 предназначена для:

• передачи высокого крутящего момента (63\,000\ \text{Н·м});

• соединения валов на расстоянии (через промежуточный вал);

• компенсации угловых, радиальных смещений и перекосов валов (до 0∘30′);

• снижения динамических нагрузок на привод;

• защиты сопряжённых узлов от перегрузок.

Конструктивные особенности

Муфта состоит из двух полумуфт:

1. Первая — зубчатая втулка с обоймой (аналогична полумуфте МЗ).

2. Вторая — фланцевая полумуфта для присоединения промежуточного вала.

Ключевые элементы конструкции:

• зубья венцов, входящие в зацепление с обоймой;

• сферическая форма выступов втулок (обеспечивает компенсацию смещений);

• крышки с манжетами на обоймах (защита от загрязнений, удержание смазки);

• болтовое крепление ($\text{М}24\times 10$ шт.);

• закалённые зубья (повышают износостойкость);

• цилиндрические отверстия без шпоночного паза (в стандартном исполнении, диаметр — $100\text{мм}$);

• специальное отверстие для подачи смазочного вещества.

Компенсация смещений достигается за счёт:

• боковых зазоров в зацеплении;

• перекоса обойм относительно втулок;

• сферической формы выступов зубьев.

Технические характеристики

Параметры по ГОСТ 5006‑55 и ГОСТ 50865‑96:

• Номинальный крутящий момент: 63\,000\ \text{Н·м} (5\,000\ \text{кгс·м}).

• Максимальная частота вращения: $1400\text{об/мин}$.

• Внешний диаметр (D): $490\text{мм}$.

• Общая длина (L): $372\text{мм}$.

• Диаметр вала:

  • предварительная расточка втулок — $100\text{мм}$;

  • диапазон расточки втулок — от $110$ до $180\text{мм}$.

• Модуль зуба (m): $6,0$.

• Количество зубьев (z): $56$ шт.

• Количество болтов: $\text{М}24\times 10$ шт.

• Масса: $\approx 295\text{кг}$ (без упаковки).

• Объём смазки: полностью покрывает поверхность зубьев.

• Допустимый перекос осей: не более 0∘30′.

• Климатическое исполнение: У2.

• Обозначение по стандарту: муфта МЗ 2‑63000 (для варианта с крутящим моментом 63\,000\ \text{Н·м}).

• Расшифровка маркировки (пример): МЗП‑10‑Н100, где:

  • 10 — условный типоразмер;

  • Н100 — диаметр посадочных отверстий ($100\text{мм}$) без торцевого крепления на валах.

Область применения

Используется в промышленном оборудовании, где требуется:

• надёжное соединение валов (в т. ч. с промежуточным валом);

• передача высокого крутящего момента;

• компенсация смещений и перекосов валов;

• работа в тяжёлых условиях (удары, вибрации, перепады нагрузок).

Типичные сферы применения:

• промышленные приводы;

• редукторы;

• насосы;

• компрессоры;

• крановые конструкции;

• лебёдки;

• дробилки, мельницы и др.

Рекомендации по монтажу

1. Подготовка:

   • разберите муфту перед установкой;

   • обработайте втулки и фланцы до необходимых посадочных размеров;

   • проверьте состояние зубьев, манжет и уплотнений (отсутствие дефектов, загрязнений).

2. Выверка соосности:

   • используйте центрирующие буртики на зубчатых втулках;

   • контролируйте радиальные и осевые зазоры.

3. Сборка:

   • совместите контрольные метки на впадине зуба обоймы и выступе зуба втулки;

   • затягивайте болты крест‑накрест с требуемым моментом затяжки;

   • обеспечьте герметичность крышек с манжетами.

4. Смазка:

   • перед работой залейте смазку, полностью покрывающую поверхность зубьев;

   • при соединении втулки с валом смажьте сопрягаемые поверхности солидолом (ГОСТ 4366‑76);

   • заменяйте смазку через каждые $4000$ часов работы.

Эксплуатация и обслуживание

Регулярно проверяйте:

• уровень и состояние смазки;

• температуру корпуса (не допускайте перегрева);

• состояние зубьев (износ, сколы, коррозия);

• герметичность манжет (отсутствие утечек масла);

• затяжку болтов;

• центровку валов.

При обнаружении отклонений:

• повышенный шум → проверьте смазку и износ зубьев;

• вибрация → проверьте центровку и затяжку крепежа;

• нагрев свыше нормы → устраните перегрузку или загрязнение зацепления.

Хранение и транспортировка

• перевозите в заводской упаковке, обеспечивающей защиту от механических повреждений;

• храните в сухом, вентилируемом помещении при температуре от −40∘C до +40∘C;

• исключите контакт с кислотами, реагентами и агрессивными веществами;

• обеспечьте защиту от влаги и пыли.
