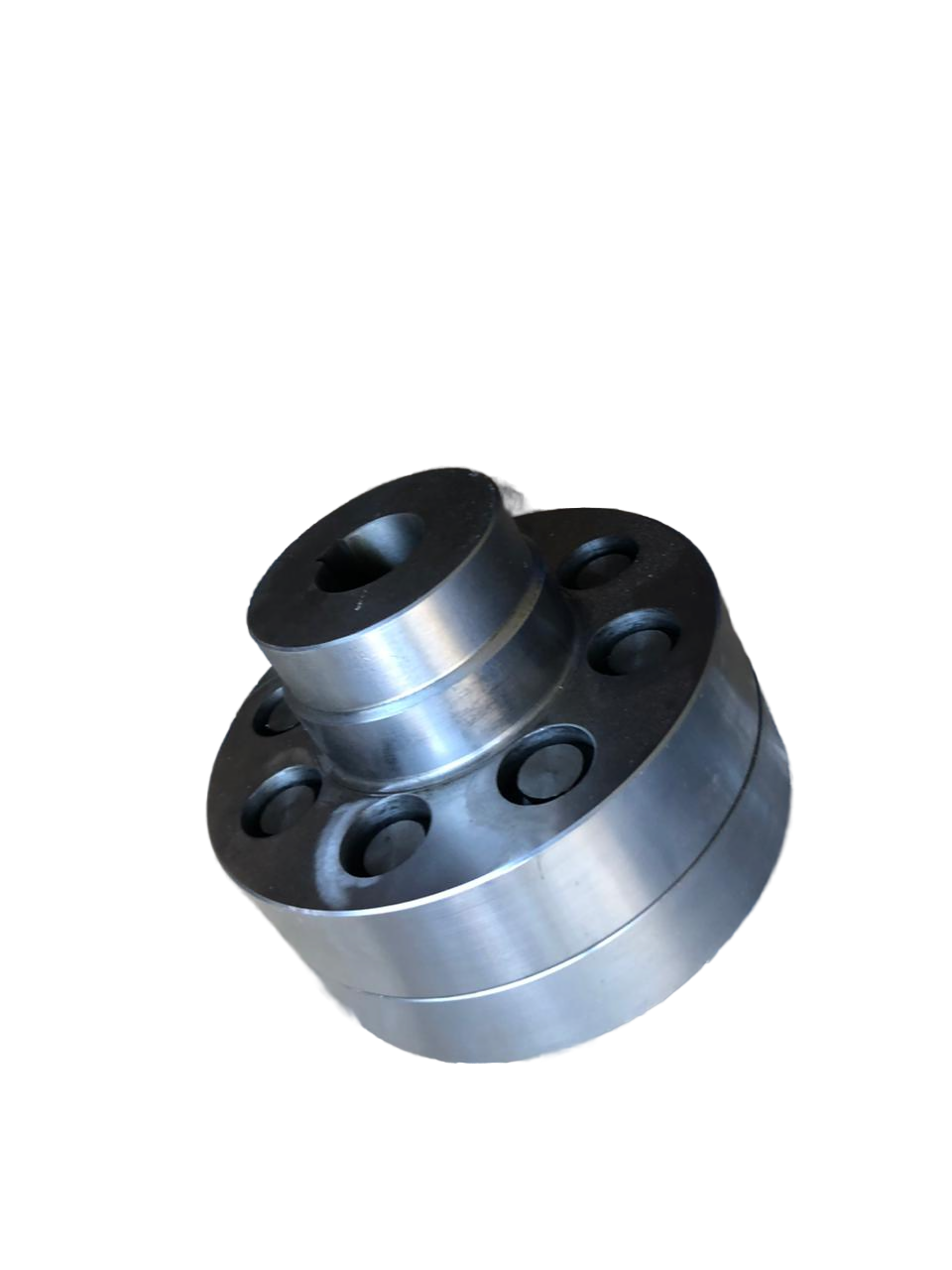

Муфта МУВП-5

Муфта упругая втулочно‑пальцевая МУВП‑5: описание и характеристики

Назначение
Муфта МУВП‑5 предназначена для:

• соединения соосных валов;

• передачи крутящего момента (до 125 Н · м);

• демпфирования вибраций и ударных нагрузок при пуске и торможении;

• компенсации небольших смещений валов:

  • осевых: 1–5 мм;

  • радиальных: 0,2–0,6 мм;

  • угловых: до 30′ (минут дуги).

Соответствие стандартам
Изготавливается по ГОСТ 21424‑93 (допускается изготовление по чертежам заказчика).

Основные технические характеристики

• Номинальный крутящий момент: $125\text{Н}\cdot \text{м}$;

• Максимальная частота вращения: $4600\text{об/мин}$ (77 с−1);

• Наружный диаметр муфты ($D$): не более $120\text{мм}$;

• Общая длина муфты ($L$): не более $125\text{мм}$;

• Максимальный диаметр вала: до $180\text{мм}$ (возможны модификации);

• Диаметр расточки втулок: до $28\text{мм}$;

• Количество пальцев: $4$ шт.;

• Масса муфты: $3,97–4,5\text{кг}$ (зависит от исполнения);

• Климатическое исполнение: У1, У2, У3, УХЛ‑4, Т1, Т2, Т3, О4 (по ГОСТ 15150).

Конструкция и принцип работы

Муфта состоит из:

1. Двух полумуфт (ведущей и ведомой) — фланцы из высокопрочной стали или чугуна, имеют ступицы для посадки на валы.

2. Стальных пальцев — жёстко закреплены в одной из полумуфт, обеспечивают механическое соединение.

3. Эластичных элементов — резиновые или полиуретановые втулки/кольца, установлены на пальцах; отвечают за демпфирование и компенсацию смещений.

4. Крепёжных элементов (болты, гайки) — фиксируют соединение полумуфт.

Принцип работы:

• Крутящий момент передаётся от ведущей полумуфты через пальцы с эластичными элементами на ведомую полумуфту.

• Эластичные элементы смягчают удары, гасят вибрации и компенсируют небольшие смещения валов.

• Упругие элементы также обеспечивают электрическую изоляцию между валами.

Варианты исполнений полумуфт (по ГОСТ)

1. С цилиндрическими отверстиями для длинных концов валов (ГОСТ 12080‑66).

2. С цилиндрическими отверстиями для коротких концов валов (ГОСТ 12080‑66).

3. С коническими отверстиями для длинных концов валов (ГОСТ 12081‑72).

4. С коническими отверстиями для коротких концов валов (ГОСТ 12081‑72).

Материалы

• полумуфты: высокопрочная сталь или чугун;

• пальцы: высокоуглеродистая сталь;

• эластичные элементы: износостойкая резина или полиуретан (возможны варианты под специфические условия).

Условия эксплуатации

• Диапазон температур: от −30 ∘C до +90 ∘C (допустимо кратковременное повышение до +120 ∘C);

• Режим работы: длительная эксплуатация до 24 ч/сутки с периодическими остановками;

• Направление вращения: любое;

• Допустимая влажность при хранении: не более $65\%$ при 20 ∘C.

Монтаж и обслуживание

1. Подготовка к монтажу

• Проверить соответствие диаметров валов и ступиц муфты.

• Осмотреть эластичные элементы на наличие повреждений.

• Очистить сопрягаемые поверхности.

2. Монтаж

• При необходимости нагреть ступицу для облегчения посадки на вал.

• Закрепить ступицу установочным винтом или упорной шайбой.

• Совместить полумуфты так, чтобы пальцы с эластичными элементами вошли в отверстия ведомой полумуфты.

• Затянуть крепёжные болты с требуемым моментом.

• Проверить свободное вращение муфты без заеданий.

3. Обслуживание

• Периодически контролировать состояние эластичных элементов (износ, трещины).

• Следить за затяжкой крепёжных деталей.

• При замене использовать только рекомендованные производителем втулки/кольца.

• Соблюдать соосность валов для минимизации износа.

• Хранить при температуре не выше +20 ∘C и влажности не более $65\%$.

Преимущества муфты МУВП‑5

• Высокая нагрузочная способность — передача момента до $125\text{Н}\cdot \text{м}$.

• Эффективное демпфирование — снижение вибраций и ударных нагрузок.

• Компенсация смещений — возможность работы при небольших отклонениях соосности валов.

• Электрическая изоляция — благодаря упругим элементам.

• Простота обслуживания — лёгкая замена эластичных элементов.

• Универсальность — подходит для широкого спектра промышленного оборудования.

• Надёжность и долговечность — усиленная конструкция из качественных материалов.

Ограничения и рекомендации

• Не предназначена для передачи моментов свыше $125\text{Н}\cdot \text{м}$.

• Требует регулярного контроля состояния эластичных элементов.

• Для работы в агрессивных средах уточняйте материал втулок у производителя.

• При превышении допустимых смещений валов ускоряется износ упругих элементов.

• Транспортировка: рекомендуется в разобранном виде; допускается в собранном — при условии защиты от коррозии, ударов и контакта с агрессивными веществами (масло, бензин, растворители, кислоты, щёлочи).

• Хранение: на стеллажах в один ряд, при температуре не выше +20 ∘C и влажности не более $65\%$.

• При монтаже избегать контакта упругих элементов с агрессивными химическими веществами.

Области применения

Муфта МУВП‑5 используется в:

• тяжёлом машиностроении;

• редукторах и насосах высокой производительности;

• металлургическом оборудовании;

• горнодобывающей промышленности;

• буровых установках;

• конвейерных системах большой протяжённости;

• других механизмах, где требуется надёжное соединение валов с высокой передачей крутящего момента и эффективным демпфированием.
