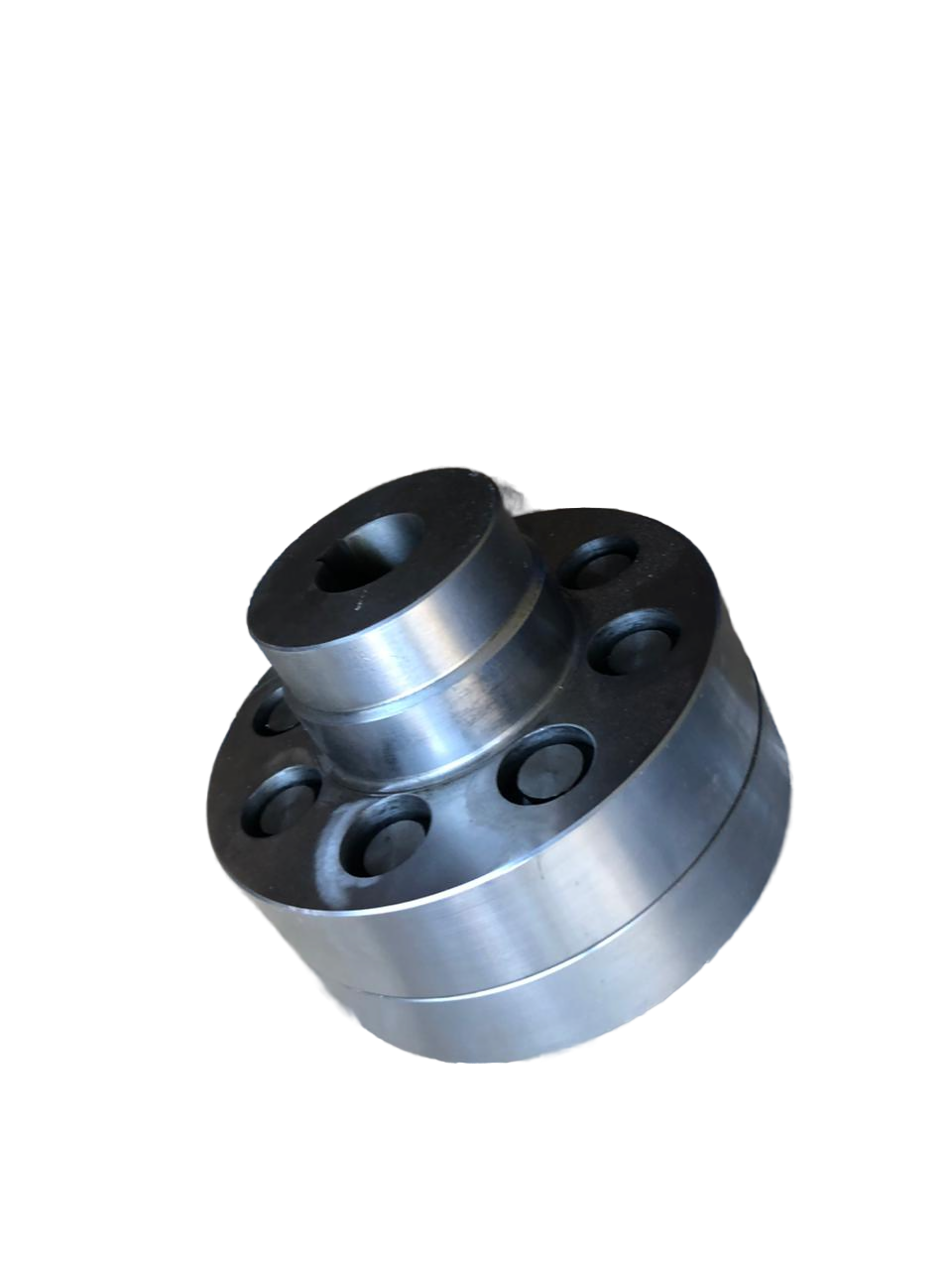

Муфта МУВП-4

Муфта упругая втулочно‑пальцевая МУВП‑4: описание и характеристики

Назначение
Муфта МУВП‑4 предназначена для:

• соединения соосных валов;

• передачи крутящего момента (до $63\text{Н}\cdot \text{м}$);

• снижения динамических нагрузок, вибраций и ударных воздействий при пуске и торможении;

• компенсации небольших смещений валов:

  • осевых: $1–5\text{мм}$;

  • радиальных: $0,2–0,6\text{мм}$;

  • угловых: до 30′ (минут дуги).

Соответствие стандартам
Изготавливается по ГОСТ 21424‑93.

Основные технические характеристики

• Номинальный крутящий момент (Tкр​): $63\text{Н}\cdot \text{м}$;

• Максимальная частота вращения: $5700\text{об/мин}$ (95 с−1);

• Наружный диаметр муфты ($D$): не более $100\text{мм}$;

• Диаметр отверстия ($d$): до $24\text{мм}$;

• Длина муфты в сборе ($L$): $104\text{мм}$;

• Длина полумуфты ($l$): $50\text{мм}$;

• Количество пальцев: $4$ шт.;

• Масса муфты: $2,04\text{кг}$;

• Материал пальцев: сталь повышенной прочности.

Конструкция и принцип работы

Муфта состоит из:

1. Двух полумуфт (ведущей и ведомой) — диски со ступицами для посадки на валы.

2. Стальных пальцев — жёстко закреплены в одной из полумуфт.

3. Эластичных элементов — резиновых втулок или колец, установленных на пальцах (взаимозаменяемы).

4. Крепёжных элементов (болты, гайки) — для соединения полумуфт.

Принцип работы:

• Крутящий момент передаётся от ведущей полумуфты через пальцы с эластичными элементами на ведомую полумуфту.

• Эластичные втулки/кольца демпфируют вибрации, смягчают удары и компенсируют смещения валов.

• Упругие элементы обеспечивают электроизоляционные свойства соединения.

Особенность: кольца после посадки на палец образуют цельную конструкцию, идентичную по свойствам втулке.

Варианты исполнений полумуфт (по ГОСТ)

1. С цилиндрическими отверстиями для длинных концов валов (ГОСТ 12080‑66).

2. С цилиндрическими отверстиями для коротких концов валов (ГОСТ 12080‑66).

3. С коническими отверстиями для длинных концов валов (ГОСТ 12081‑72).

4. С коническими отверстиями для коротких концов валов (ГОСТ 12081‑72).

Условия эксплуатации

• Диапазон температур: от −30 ∘C до +90 ∘C (допустимо кратковременное повышение до +120 ∘C);

• Климатические исполнения: У1, У2, У3, УХЛ‑4, Т1, Т2, Т3, О4 (по ГОСТ 15150);

• Режим работы: длительная эксплуатация до 24 ч/сутки с периодическими остановками;

• Направление вращения: любое;

• Допустимая влажность при хранении: не более $65\%$ при 20 ∘C.

Монтаж и обслуживание

1. Подготовка к монтажу

• Проверить соответствие диаметров валов и ступиц муфты.

• Осмотреть эластичные элементы на наличие повреждений.

• Очистить сопрягаемые поверхности.

2. Монтаж

• Для облегчения посадки нагреть ступицу перед установкой на вал.

• Закрепить ступицу установочным винтом или упорной шайбой.

• Совместить полумуфты так, чтобы пальцы с эластичными элементами вошли в отверстия ведомой полумуфты.

• Затянуть крепёжные болты с требуемым моментом.

• Проверить свободное вращение муфты без заеданий.

3. Обслуживание

• Периодически контролировать состояние эластичных элементов (износ, трещины).

• Следить за затяжкой крепёжных деталей.

• При замене использовать только рекомендованные производителем втулки/кольца.

• Соблюдать строгую соосность валов для минимизации износа.

• Хранить при температуре не выше +20 ∘C и влажности не более $65\%$.

Преимущества муфты МУВП‑4

• Повышенная нагрузочная способность — передача момента до $63\text{Н}\cdot \text{м}$.

• Высокая демпфирующая способность — эффективное снижение вибраций и ударов.

• Электроизоляция — благодаря резиновым/полиуретановым элементам.

• Взаимозаменяемость эластичных элементов — втулки и кольца можно менять по отдельности.

• Универсальность — подходит для широкого спектра механизмов с валами диаметром до $150\text{мм}$.

• Простота конструкции — минимум деталей, лёгкость сборки/разборки.

• Надёжность — длительный срок службы при соблюдении условий эксплуатации.

Ограничения и рекомендации

• Не предназначена для передачи моментов свыше $63\text{Н}\cdot \text{м}$.

• Требует регулярного контроля состояния эластичных элементов.

• Для работы в агрессивных средах уточняйте материал втулок у производителя.

• При превышении допустимых смещений валов ускоряется износ упругих элементов.

• Транспортировка: рекомендуется в разобранном виде; допускается в собранном — при условии защиты от коррозии, ударов и контакта с агрессивными веществами (масло, бензин, растворители, кислоты, щёлочи).

• Хранение: на стеллажах в один ряд, при температуре не выше +20 ∘C и влажности не более $65\%$.

• При монтаже избегать контакта упругих элементов с агрессивными химическими веществами.
