Муфта МУВП-2

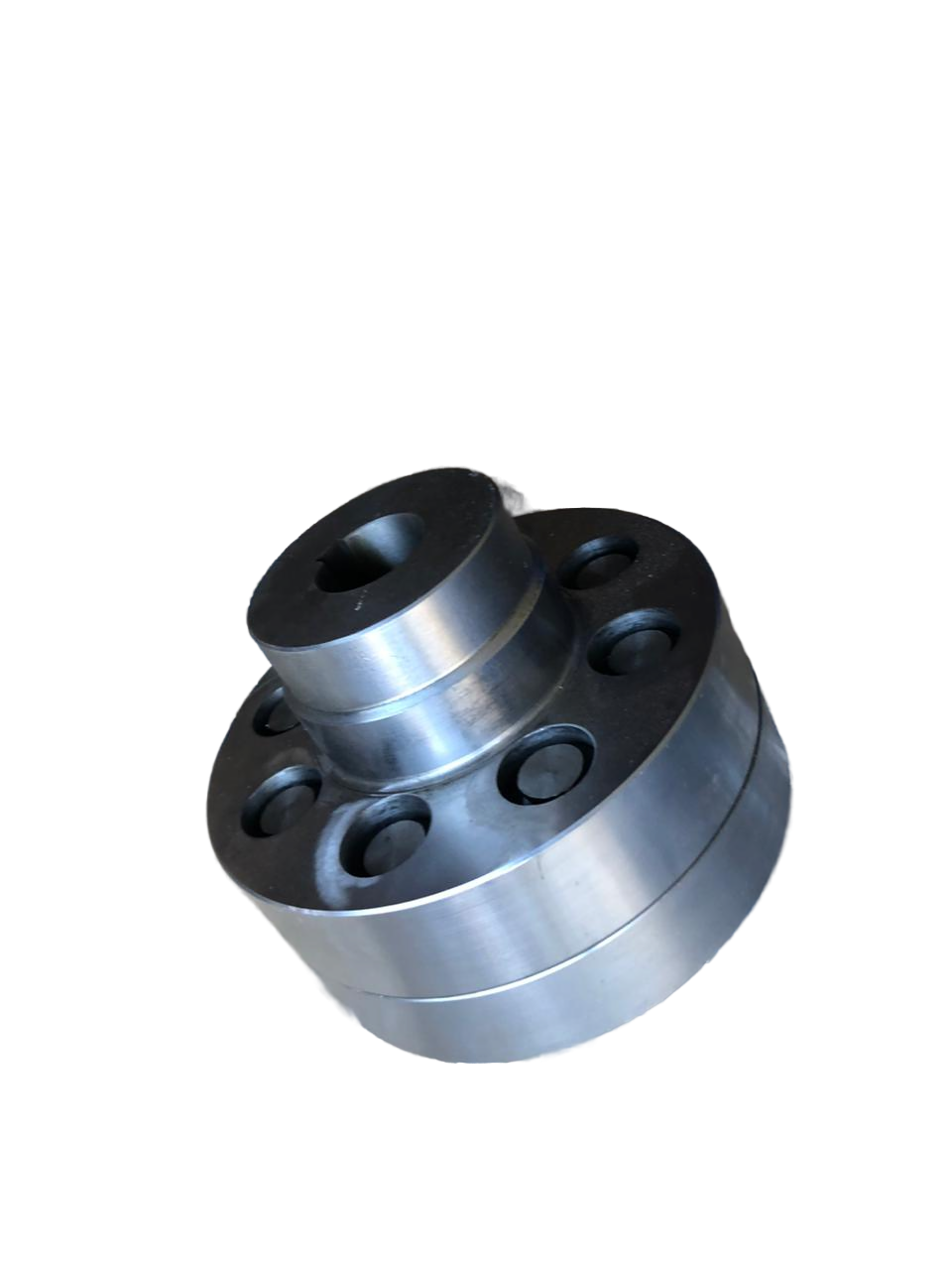

Муфта упругая втулочно‑пальцевая МУВП‑2: описание и характеристики

Назначение
Муфта МУВП‑2 предназначена для:

• соединения соосных валов;

• передачи крутящего момента (до $16,0\text{Н}\cdot \text{м}$);

• снижения динамических нагрузок, вибраций и ударных воздействий при пуске и торможении;

• компенсации небольших смещений валов:

  • осевых: $1–5\text{мм}$;

  • радиальных: $0,2–0,6\text{мм}$;

  • угловых: до 30′ (минут дуги).

Соответствие стандартам
Изготавливается по ГОСТ 21424‑93.

Основные технические характеристики

• Номинальный крутящий момент (Tкр​): $16,0\text{Н}\cdot \text{м}$;

• Максимальная частота вращения: 127 с−1 (или $7620\text{об/мин}$);

• Наружный диаметр муфты ($D$): не более $75\text{мм}$;

• Длина муфты ($L$): $63\text{мм}$ или $83\text{мм}$ (в зависимости от исполнения);

• Диаметр вала ($d$):

  • для $L=63\text{мм}$: $12–14\text{мм}$;

  • для $L=83\text{мм}$: $16\text{мм}$;

• Количество пальцев: $4$ шт.;

• Масса муфты: $0,68–0,75\text{кг}$ (зависит от исполнения).

Конструкция и принцип работы

Муфта состоит из:

1. Двух полумуфт (ведущей и ведомой) — диски со ступицами для посадки на валы.

2. Стальных пальцев — жёстко закреплены в одной из полумуфт.

3. Эластичных элементов — втулок или колец, установленных на пальцах (взаимозаменяемы).

4. Крепёжных элементов (болты, гайки) — для соединения полумуфт.

Принцип работы:

• Крутящий момент передаётся от ведущей полумуфты через пальцы с эластичными элементами на ведомую полумуфту.

• Эластичные втулки/кольца демпфируют вибрации, смягчают удары и компенсируют смещения валов.

• Упругие элементы обеспечивают электроизоляционные свойства соединения.

Материалы и исполнения

Материалы:

• полумуфты — конструкционная сталь;

• пальцы — сталь повышенной прочности;

• эластичные элементы — резина или полиуретан.

Варианты исполнений полумуфт (по ГОСТ):

1. С цилиндрическими отверстиями для длинных концов валов (ГОСТ 12080‑66).

2. С цилиндрическими отверстиями для коротких концов валов (ГОСТ 12080‑66).

3. С коническими отверстиями для длинных концов валов (ГОСТ 12081‑72).

4. С коническими отверстиями для коротких концов валов (ГОСТ 12081‑72).

Условия эксплуатации

• Диапазон температур: от −30 ∘C до +90 ∘C (допустимо кратковременное повышение до +120 ∘C);

• Климатические исполнения: У1, У2, У3, УХЛ‑4, Т1, Т2, Т3, О4 (по ГОСТ 15150);

• Режим работы: длительная эксплуатация до 24 ч/сутки с периодическими остановками;

• Направление вращения: любое.

Монтаж и обслуживание

1. Подготовка к монтажу

• Проверить соответствие диаметров валов и ступиц муфты.

• Осмотреть эластичные элементы на наличие повреждений.

• Очистить сопрягаемые поверхности.

2. Монтаж

• Установить полумуфты на валы (при необходимости — с нагревом ступицы).

• Закрепить ступицу установочным винтом или упорной шайбой.

• Совместить полумуфты так, чтобы пальцы с эластичными элементами вошли в отверстия ведомой полумуфты.

• Затянуть крепёжные болты с требуемым моментом.

• Проверить свободное вращение муфты без заеданий.

3. Обслуживание

• Периодически контролировать состояние эластичных элементов (износ, трещины).

• Следить за затяжкой крепёжных деталей.

• При замене использовать только рекомендованные производителем втулки/кольца.

• Соблюдать строгую соосность валов для минимизации износа.

Преимущества муфты МУВП‑2

• Простота конструкции — минимум деталей, лёгкость сборки/разборки.

• Высокая демпфирующая способность — эффективное снижение вибраций и ударов.

• Электроизоляция — благодаря резиновым/полиуретановым элементам.

• Взаимозаменяемость эластичных элементов — втулки и кольца можно менять по отдельности.

• Универсальность — подходит для широкого спектра механизмов с валами малого диаметра.

• Экономичность — низкая стоимость по сравнению с аналогами.

Ограничения и рекомендации

• Не предназначена для передачи моментов свыше $16,0\text{Н}\cdot \text{м}$.

• Требует регулярного контроля состояния эластичных элементов.

• Для работы в агрессивных средах уточняйте материал втулок у производителя.

• При превышении допустимых смещений валов ускоряется износ упругих элементов.

• Хранить при температуре не выше +20 ∘C и влажности не более 65 %.

• Транспортировать предпочтительно в разобранном виде (допускается собранный вариант с защитой от коррозии и механических повреждений).
