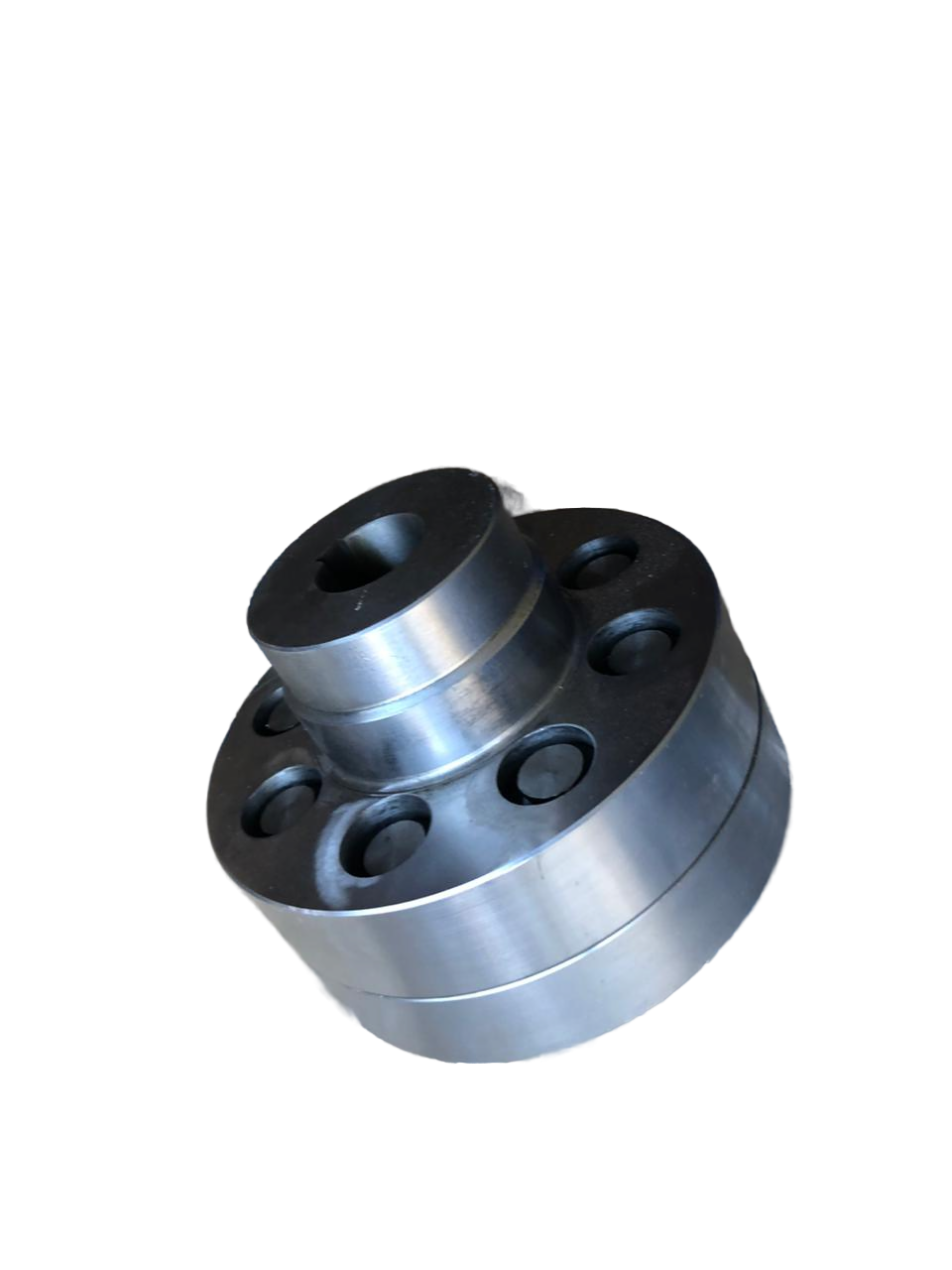

Муфта МУВП-10

Муфта упругая втулочно‑пальцевая МУВП‑10: описание и характеристики

Назначение
Муфта МУВП‑10 предназначена для:

• соединения соосных валов;

• передачи крутящего момента (до 2 000 Н · м);

• демпфирования вибраций, ударных и динамических нагрузок при пуске и торможении;

• компенсации значительных смещений валов:

  • осевых: 1–5 мм;

  • радиальных: 0,2–0,6 мм;

  • угловых: до 30′ (минут дуги).

Соответствие стандартам
Изготавливается по ГОСТ 21424‑93 либо по чертежам заказчика.

Основные технические характеристики

• Номинальный крутящий момент (Tкр​): $2000\text{Н}\cdot \text{м}$;

• Максимальная частота вращения: $2280\text{об/мин}$ (38 с−1);

• Наружный диаметр муфты ($D$): не более $250\text{мм}$;

• Диаметр вала ($d$):

  • ряд 1: $63–90\text{мм}$;

  • ряд 2: $65–85\text{мм}$;

• Общая длина муфты ($L$), не более:

  • исполнение 1: $250\text{мм}$;

  • исполнение 2: $268\text{мм}$;

  • исполнение 3: $348\text{мм}$;

  • исполнение 4: $268\text{мм}$;

• Длина полумуфты ($l$), не более:

  • исполнение 1: $170\text{мм}$;

  • исполнение 2: $130\text{мм}$;

  • исполнение 3: $135\text{мм}$;

  • исполнение 4: $95\text{мм}$;

• Количество пальцев: $10$ шт.;

• Масса муфты: $31,98–40,03\text{кг}$ (зависит от исполнения и ряда);

• Расточка втулок: до $80–90\text{мм}$;

• Климатическое исполнение: У1, У2, У3, УХЛ‑4, Т1, Т2, Т3, О4 (по ГОСТ 15150).

Конструкция и принцип работы

Муфта состоит из:

1. Двух полумуфт (ведущей и ведомой) — массивные фланцы из высокопрочной легированной стали или чугуна со ступицами для посадки на валы.

2. Усиленных пальцев — из высокоуглеродистой стали с термообработкой и защитным покрытием, жёстко закреплены в одной из полумуфт.

3. Эластичных элементов — втулки или кольца из особо прочных полимеров/эластомеров с повышенными демпфирующими свойствами и устойчивостью к агрессивным средам.

4. Крепёжных элементов (болты, гайки) — фиксируют соединение полумуфт.

Принцип работы:

• Крутящий момент передаётся от ведущей полумуфты через пальцы с эластичными элементами на ведомую полумуфту.

• Эластичные элементы:

  • смягчают удары и колебания;

  • гасят вибрации;

  • компенсируют небольшие смещения валов;

  • обеспечивают электрическую изоляцию между валами.

• Втулки и кольца взаимозаменяемы.

Варианты исполнений полумуфт (по ГОСТ)

1. Исполнение 1 — с цилиндрическими отверстиями для длинных концов валов (ГОСТ 12080‑66).

2. Исполнение 2 — с цилиндрическими отверстиями для коротких концов валов (ГОСТ 12080‑66).

3. Исполнение 3 — с коническими отверстиями для длинных концов валов (ГОСТ 12081‑72).

4. Исполнение 4 — с коническими отверстиями для коротких концов валов (ГОСТ 12081‑72).

Материалы

• полумуфты: легированная сталь или чугун;

• пальцы: высокоуглеродистая сталь с термообработкой и покрытием;

• эластичные элементы: особо прочные полимерные материалы или эластомеры с повышенной стойкостью к агрессивным средам и износу.

Условия эксплуатации

• Диапазон температур: от −30 ∘C до +90 ∘C (допустимо кратковременное повышение до +120 ∘C);

• Режим работы: длительная эксплуатация до 24 ч/сутки с периодическими остановками;

• Направление вращения: любое;

• Допустимая влажность при хранении: не более $65\%$ при 20 ∘C.

Монтаж и обслуживание

1. Подготовка к монтажу

• Проверить соответствие диаметров валов и ступиц муфты.

• Осмотреть эластичные элементы на наличие повреждений.

• Очистить сопрягаемые поверхности.

2. Монтаж

• Для облегчения посадки нагреть ступицу перед установкой на вал.

• Закрепить ступицу установочным винтом или упорной шайбой.

• Совместить полумуфты так, чтобы пальцы с эластичными элементами вошли в отверстия ведомой полумуфты.

• Затянуть крепёжные болты с требуемым моментом.

• Проверить свободное вращение муфты без заеданий.

3. Обслуживание

• Периодически контролировать состояние эластичных элементов (износ, трещины).

• Следить за затяжкой крепёжных деталей.

• При замене использовать только рекомендованные производителем втулки/кольца.

• Соблюдать строгую соосность валов для минимизации износа.

• Хранить при температуре не выше +20 ∘C и влажности не более $65\%$.

Преимущества муфты МУВП‑10

• Сверхвысокая нагрузочная способность — передача момента до $2000\text{Н}\cdot \text{м}$.

• Исключительное демпфирование — эффективное снижение вибраций и ударных нагрузок.

• Компенсация смещений — работа при небольших отклонениях соосности валов.

• Электрическая изоляция — благодаря упругим элементам.

• Износостойкость — усиленные пальцы и высокопрочные эластомеры.

• Универсальность — подходит для широкого спектра промышленного оборудования.

• Надёжность и долговечность — конструкция рассчитана на экстремальные нагрузки.

• Взаимозаменяемость элементов — возможность замены втулок и колец по отдельности.

Ограничения и рекомендации

• Не предназначена для передачи моментов свыше $2000\text{Н}\cdot \text{м}$.

• Требует регулярного контроля состояния эластичных элементов.

• Для работы в агрессивных средах уточняйте материал втулок у производителя.

• При превышении допустимых смещений валов ускоряется износ упругих элементов.

• Транспортировка: рекомендуется в разобранном виде; допускается в собранном — при условии защиты от коррозии, ударов и контакта с агрессивными веществами (масло, бензин, растворители, кислоты, щёлочи).

• Хранение: на стеллажах в один ряд, при температуре не выше +20 ∘C и влажности не более $65\%$.

• При монтаже избегать контакта упругих элементов с агрессивными химическими веществами.

• Максимальная частота вращения не должна превышать $2280\text{об/мин}$.

Области применения

Муфта МУВП‑10 используется в:

• сверхтяжёлом машиностроении;

• металлургических комбинатах и прокатных станах;

• горнодобывающей и перерабатывающей промышленности;

• мощных насосных станциях и компрессорах;

• буровых установках;

• транспортных системах большой протяжённости;

• редукторах и приводах высокой производительности;

• любом оборудовании, где требуется передача сверхвысоких крутящих моментов в экстремальных условиях эксплуатации.
