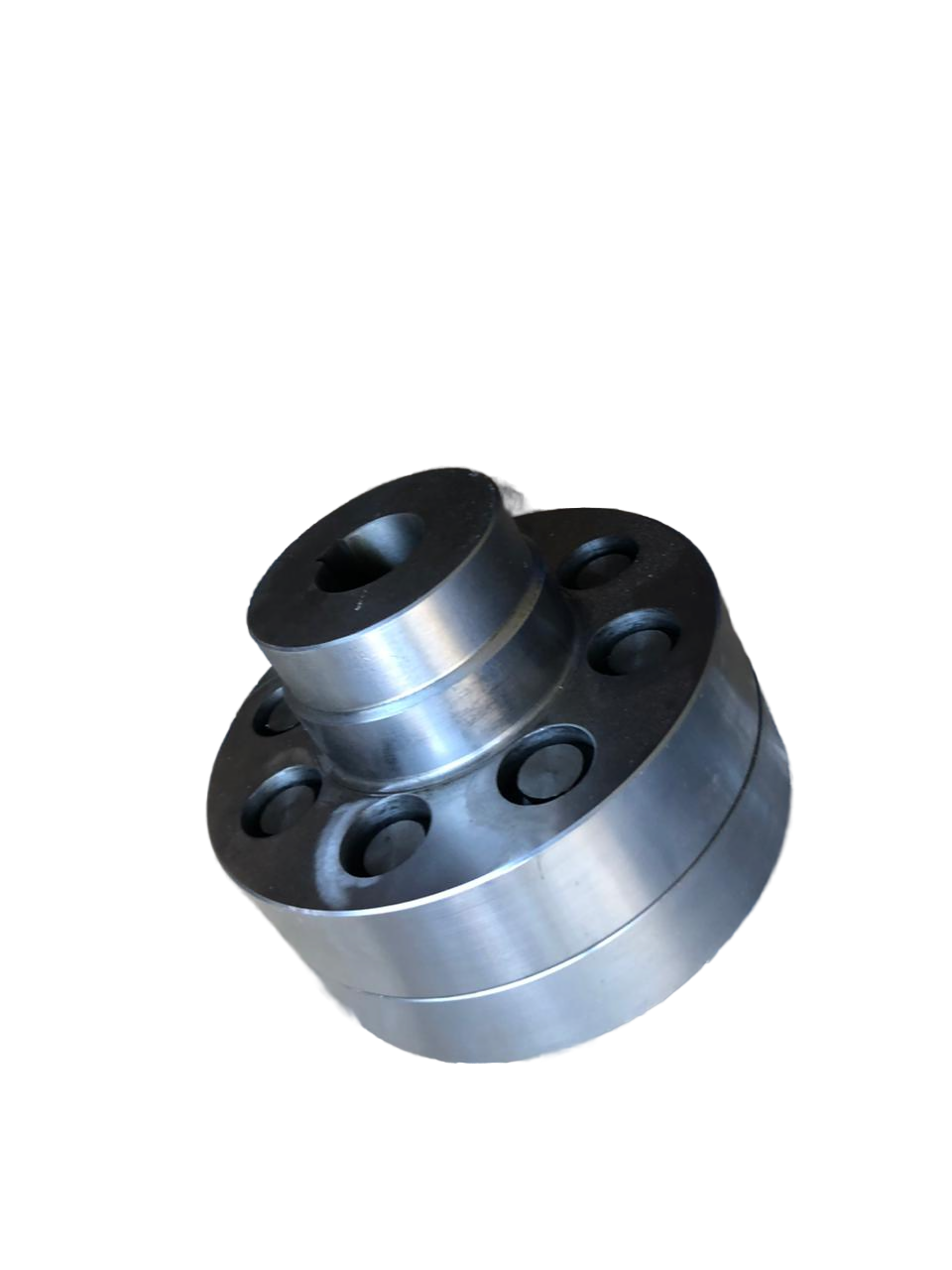

Муфта МУВП-1

Муфта упругая втулочно‑пальцевая МУВП‑1: описание и характеристики

Назначение
Муфта МУВП‑1 предназначена для:

• соединения соосных валов;

• передачи крутящего момента между валами;

• компенсации небольших осевых, радиальных и угловых смещений валов;

• снижения динамических нагрузок, вибраций и ударных воздействий при пуске и торможении.

Тип муфты: упругая, втулочно‑пальцевая (с эластичными элементами).

Область применения
Широко используется в:

• приводах насосов и вентиляторов;

• соединениях электродвигателей с редукторами;

• станках и технологическом оборудовании;

• сельскохозяйственной и строительной технике;

• конвейерных системах;

• насосных и вентиляционных установках.

Соответствие стандартам
Изготавливается по ГОСТ 21424‑93.

Основные технические характеристики

• Номинальный крутящий момент (Tкр​): $6,3\text{Н}\cdot \text{м}$;

• Максимальная частота вращения: 147 с−1 (или $8820\text{об/мин}$);

• Наружный диаметр муфты ($D$): не более $71\text{мм}$;

• Масса муфты: $0,60\text{кг}$;

• Допустимые смещения валов:

  • осевое: $1–5\text{мм}$;

  • радиальное: $0,2–0,6\text{мм}$;

  • угловое: до 30′ (минут дуги).

Конструкция и принцип работы

Муфта состоит из:

1. Двух полумуфт (ведущей и ведомой) — выполнены в виде круглых дисков со ступицами для посадки на валы.

2. Пальцев — жёстко закреплены в одной из полумуфт.

3. Эластичных втулок — установлены на пальцах, обеспечивают упругое соединение с другой полумуфтой.

4. Крепёжных элементов (болты, гайки) — соединяют полумуфты.

Принцип работы:

• При вращении ведущего вала крутящий момент передаётся через ступицу на ведущую полумуфту.

• Пальцы с эластичными втулками входят в отверстия ведомой полумуфты, передавая момент.

• Эластичные втулки демпфируют вибрации, смягчают удары и компенсируют небольшие смещения валов.

Материалы и особенности конструкции

• Полумуфты — из конструкционной стали (обычно Ст3 или аналоги).

• Пальцы — из стали повышенной прочности.

• Эластичные втулки — из специальной резины или полиуретана (обеспечивают упругость и износостойкость).

• Соединение с валом — шпоночное (по ГОСТ).

Конструктивные преимущества:

• простота монтажа и обслуживания;

• взаимозаменяемость эластичных втулок;

• высокая демпфирующая способность;

• электроизоляционные свойства (благодаря резиновым втулкам).

Монтаж и эксплуатация

1. Подготовка к монтажу

• Проверить соответствие диаметров валов и ступиц муфты.

• Убедиться в отсутствии повреждений эластичных втулок и пальцев.

• Очистить сопрягаемые поверхности от загрязнений.

2. Монтаж

• Установить полумуфты на валы с использованием шпоночного соединения.

• Совместить полумуфты так, чтобы пальцы с втулками вошли в отверстия ведомой полумуфты.

• Закрепить соединение болтами с требуемым моментом затяжки.

• Проверить свободное вращение муфты без заеданий.

3. Обслуживание

• Периодически контролировать состояние эластичных втулок (износ, трещины).

• Следить за затяжкой крепёжных элементов.

• При замене втулок использовать только рекомендованные производителем материалы.

Преимущества муфты МУВП‑1

• Экономичность — низкая стоимость по сравнению с аналогами.

• Надёжность — простая конструкция с минимальным числом деталей.

• Универсальность — подходит для широкого спектра механизмов.

• Демпфирование — эффективно снижает вибрации и динамические нагрузки.

• Компенсация смещений — позволяет работать при небольших отклонениях соосности валов.

Ограничения и рекомендации

• Не предназначена для передачи больших крутящих моментов (макс. $6,3\text{Н}\cdot \text{м}$).

• Требует периодического контроля состояния эластичных элементов.

• Для работы в агрессивных средах или при высоких температурах рекомендуется уточнять материал втулок у производителя.

• При превышении допустимых смещений валов возможен ускоренный износ втулок.
