Муфта КД-63

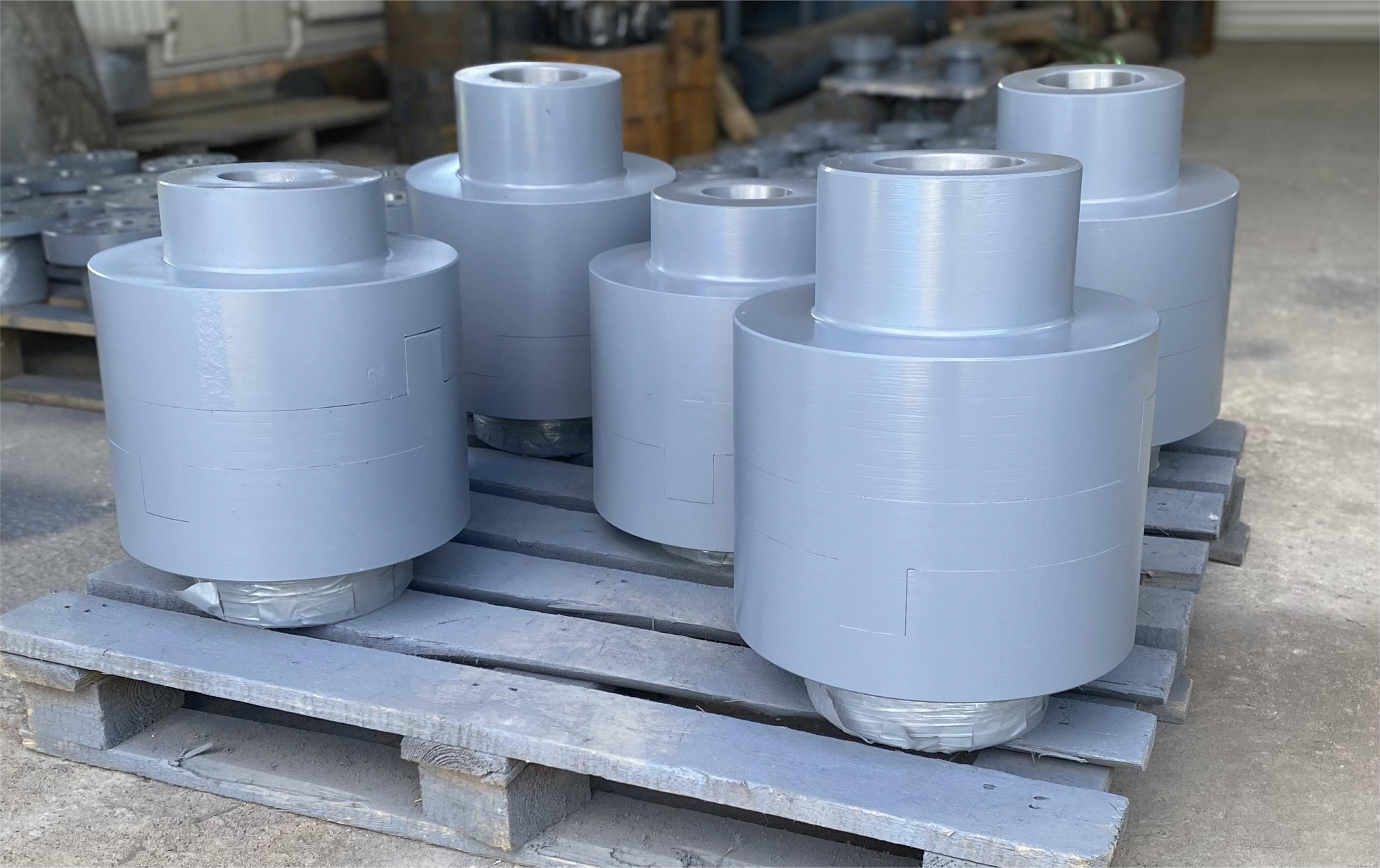

Муфта кулачково‑дисковая КД‑63

Общее назначение
Муфта предназначена для:

• соединения соосных валов;

• передачи крутящего момента до 63 Н·м;

• быстрого включения/выключения привода без остановки оборудования (в т. ч. в автоматизированных линиях).

Обеспечивает точную передачу вращения без пробуксовки за счёт зацепления кулачков ведущей полумуфты с пазами ведомой.

Основные технические характеристики

• Тип муфты: кулачково‑дисковая.

• Обозначение: КД‑63.

• Номинальный крутящий момент: 63 Н·м.

• Максимальная частота вращения: 240 об/мин.

• Наружный диаметр (D): 100 мм.

• Общая длина (L): 105 мм.

• Длина полумуфты (l): 42 мм.

• Максимальный диаметр расточки (d₁): 28 мм.

• Допустимое радиальное смещение валов: до 0,8 мм.

• Допустимый угловой перекос осей: до 0° 30′.

• Масса: 1,9 кг.

• Рабочий температурный диапазон: от −30 °C до +90 °C (кратковременно допустимо до +120 °C).

• Степень защиты: IP20.

Конструкция и принцип работы

Основные элементы:

1. Ведущая полумуфта — оснащена выступающими кулачками.

2. Ведомая полумуфта — имеет ответные пазы для зацепления с кулачками.

3. Установочный винт или упорная шайба — фиксирует полумуфту на валу.

4. Защитные полукожухи — предохраняют механизм от загрязнений и механических повреждений (стягиваются винтами после монтажа).

Принцип действия:

1. При соединении полумуфт кулачки входят в пазы, образуя жёсткую кинематическую связь.

2. Крутящий момент передаётся через зацепление без проскальзывания.

3. Для разъединения достаточно осевого перемещения одной из полумуфт.

4. Включение допускается только на тихом ходу при частоте вращения не более 100 об/мин.

5. Выключение возможно на ходу, без остановки оборудования.

Конструктивные исполнения

Полумуфты изготавливаются в двух вариантах:

• Тип 1 — с цилиндрическим отверстием (по ГОСТ 12080‑66).

• Тип 2 — с коническим отверстием (по ГОСТ 12081‑72).

Каждое исполнение доступно в двух вариантах длины:

• исполнение 1 — для длинных концов валов;

• исполнение 2 — для коротких концов валов.

Преимущества

• Компактность: занимает меньше места по сравнению с зубчатыми аналогами, что важно для конструкций с ограниченными габаритами.

• Простота конструкции: минимальное число деталей упрощает монтаж, эксплуатацию и обслуживание.

• Надёжность: обеспечивает прочное сцепление даже при динамических нагрузках и значительных крутящих моментах.

• Быстрое переключение: позволяет оперативно соединять и разъединять валы без остановки оборудования (актуально для автоматизированных линий).

• Точность передачи момента: отсутствие пробуксовки благодаря кулачковому зацеплению.

• Универсальность: подходит для частого переключения передач и синхронизации узлов привода.

Условия эксплуатации

• Окружающая среда: невзрывоопасная, без токопроводящей пыли и агрессивных сред.

• Температура: в рамках указанного диапазона (до +90 °C постоянно, до +120 °C кратковременно).

• Скорость вращения: не выше 240 об/мин.

• Нагрузки: не должны превышать номинальный крутящий момент.

• Монтаж:

  • рекомендуется нагрев полумуфты для облегчения посадки на вал;

  • обязательна осевая фиксация ступицы (винтом или шайбой);

  • необходима строгая соосность валов.

• Смазка: трущиеся поверхности кулачков требуют периодической смазки.

• Защита: после монтажа муфта должна быть закрыта полукожухами от загрязнений.

Требования к обслуживанию и ремонту

Периодическая проверка (не реже 1 раза в 6 месяцев):

• состояние кулачков (износ, сколы, скосы);

• затяжка установочных элементов;

• наличие смазки на трущихся поверхностях;

• соосность валов;

• целостность защитных кожухов.

Замена/восстановление элементов:

• при износе, сколах или скосах кулачков — восстановление методом наплавки с последующей механической обработкой;

• при значительном износе полумуфт — замена узла.

Рекомендации:

• перед монтажом очистить посадочные поверхности;

• соблюдать допуски на соосность;

• использовать рекомендованные смазочные материалы;

• проверять затяжку фиксирующих элементов в процессе эксплуатации.

Применение

Муфта КД‑63 широко используется в:

• машиностроении;

• автомобилестроении;

• станкостроении;

• общепромышленном оборудовании с циклическими режимами работы;

• автоматизированных производственных линиях;

• механизмах, требующих частых включений/выключений передач и точной синхронизации узлов.

Соответствие стандартам

Конструкция и изготовление муфты соответствуют:

• ГОСТ 20720‑93;

• ГОСТ 12080‑66 (для исполнений с цилиндрическими отверстиями);

• ГОСТ 12081‑72 (для исполнений с коническими отверстиями).

Все компоненты изготавливаются из российских материалов с соблюдением требований прочности, точности и надёжности.
