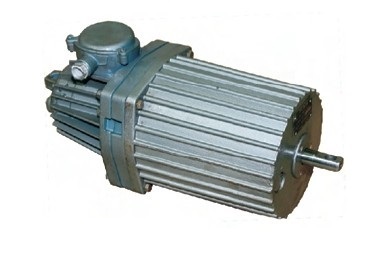

Гидротолкатель ТЭ-50

Гидротолкатель ТЭ‑50

Назначение
Электрогидравлический толкатель ТЭ‑50 служит для:

• привода пружинных колодочных тормозов подъёмно‑транспортных машин (в т. ч. в паре с тормозом ТКГ‑300);

• управления механизмами автоматики (шиберные задвижки, люки, заслонки и др.);

• размыкания тормозов грузовых лебёдок, механизмов поворота и иных устройств, требующих быстрого и надёжного срабатывания.

Область применения

• подъёмные краны (включая модели грузоподъёмностью 25–50 т);

• грузоподъёмные и транспортные механизмы;

• трубопроводы (нефтяные, газовые) — для управления шиберными задвижками;

• промышленные механизмы, требующие плавного торможения без толчков.

Основные технические характеристики

• Номинальное напряжение: 380 В (переменный ток).

• Частота сети: 50–60 Гц.

• Ход штока: 60 мм.

• Среднее усилие подъёма: 500 Н.

• Максимальное усилие подъёма: 620 Н.

• Время подъёма штока (на тормозе): не более 0,5 с.

• Время обратного хода штока (на тормозе): не более 0,4 с.

• Потребляемая мощность: 180 Вт.

• Масса рабочей жидкости: не более 1,6 кг.

• Масса устройства: 12,5 кг.

• Климатическое исполнение: У2 (по ГОСТ 15150).

• Диапазон рабочих температур: от −15 °C до +40 °C.

• Относительная влажность (при +20 °C): до 80 %.

• Степень защиты: IP54 (защита от пыли и брызг воды).

• Режим работы:

  • повторно‑кратковременный (S3, ПВ ≤ 60 %);

  • продолжительный (S1, ПВ = 100 %).

• Максимальная частота включений: 720 включений/час.

• Тип двигателя: АДГМ (асинхронный двигатель гидротолкателя модернизированный).

Конструкция
Гидротолкатель включает:

• асинхронный электродвигатель с крыльчаткой (центробежный насос);

• гидроцилиндр с быстросрабатывающим штоком;

• камеру с рабочей жидкостью (трансформаторное масло или низкотемпературная жидкость);

• подшипниковый щит;

• поршень;

• станину;

• уплотнительные элементы (предотвращают утечки и попадание загрязнений).

Принцип работы

1. При подаче напряжения электродвигатель вращает крыльчатку, создавая избыточное давление рабочей жидкости.

2. Давление поднимает поршень со штоком в верхнее положение, удерживая колодки тормоза разжатыми.

3. В рабочем режиме шток остаётся неподвижным.

4. При отключении питания давление снижается, и шток возвращается в исходное положение под действием пружин тормозной системы.

Условия эксплуатации и ограничения

• запрещено использовать во взрывоопасной среде, а также в среде с едкими парами и газами, разрушающими металлы, изоляцию и резину;

• необходимо поддерживать уровень рабочей жидкости (камера должна быть полностью заполнена);

• требуется регулярный контроль состояния уплотнений и штока;

• соблюдать температурный режим и степень защиты (IP54);

• монтаж — строго в вертикальном положении (допустимое отклонение: ±15°);

• не допускать превышения частоты включений (720 раз/час) и ПВ > 60 % в повторно‑кратковременном режиме.

Комплектация

• гидротолкатель ТЭ‑50 в сборе;

• паспорт изделия;

Техническое обслуживание

• периодический осмотр на наличие повреждений корпуса, уплотнений и штока;

• контроль уровня и состояния рабочей жидкости (отсутствие эмульсии, пены, загрязнений);

• проверка надёжности электрических соединений и заземления;

• очистка от загрязнений;

• замена изношенных деталей (в т. ч. сальников) согласно регламенту;

• соблюдение графика ТО, указанного в паспорте изделия.

Гарантии и сертификация

• соответствие требованиям технических регламентов ЕАЭС (декларация о соответствии);

• гарантия: 24 месяца с момента продажи при соблюдении условий эксплуатации и монтажа.

Совместимость

• тормоз ТКГ‑300 (ТКТГ‑300);

• иные пружинно‑колодочные тормоза подъёмно‑транспортного оборудования, рассчитанные на усилие до 620 Н.

Нормативная документация

• ТУ 3458‑001‑91328404‑2011;

• ГОСТ 15150 (климатическое исполнение)
