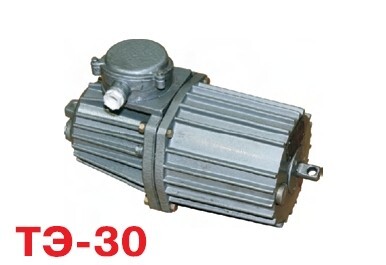

Гидротолкатель ТЭ-30

Гидротолкатель ТЭ‑30

Назначение
Электрогидравлический толкатель ТЭ‑30 предназначен для:

• привода пружинных колодочных тормозов подъёмно‑транспортных машин (в т. ч. в паре с тормозами ТКГ‑160, ТКГ‑200);

• управления механизмами автоматики (шиберные задвижки, люки и др.);

• размыкания тормозов грузовых лебёдок, механизмов поворота и иных устройств, требующих быстрого и надёжного срабатывания.

Область применения

• подъёмные краны (в т. ч. модели МКГ‑25, РДК‑25);

• грузоподъёмные и транспортные механизмы;

• трубопроводы (нефтяные, газовые) — для управления шиберными задвижками;

• промышленные механизмы, требующие плавного торможения без толчков.

Основные технические характеристики

• Номинальное напряжение: 220 В / 380 В (переменный ток).

• Частота сети: 50 Гц.

• Ход штока: 32 мм.

• Среднее усилие подъёма: 300 Н.

• Максимальное усилие подъёма: 380 Н.

• Время подъёма штока (в нагретом состоянии): не более 0,2 с.

• Время обратного хода штока (в нагретом состоянии): 0,2 с.

• Номинальная мощность двигателя: 0,25 кВт.

• Потребляемая мощность: 160 Вт.

• Синхронная частота вращения двигателя: 3 000 об/мин.

• Масса рабочей жидкости: не более 1,8 кг.

• Масса устройства: не более 11 кг.

• Климатическое исполнение: У2 (по ГОСТ 15150).

• Диапазон рабочих температур: от −40 °C до +40 °C.

• Относительная влажность (при +20 °C): до 80 %.

• Степень защиты: IP55 (защита от пыли и брызг воды).

• Режим работы:

  • повторно‑кратковременный (S3, ПВ ≤ 60 %);

  • продолжительный (S1, ПВ = 100 %).

• Максимальная частота включений: 1 500 включений/час.

Конструкция
Гидротолкатель включает:

• асинхронный электродвигатель с крыльчаткой (центробежный насос);

• гидроцилиндр с быстросрабатывающим штоком;

• камеру с рабочей жидкостью (трансформаторное масло или низкотемпературная жидкость);

• подшипниковый щит;

• поршень;

• станину;

• уплотнительные элементы (предотвращают утечки и попадание загрязнений).

Принцип работы

1. При подаче напряжения электродвигатель вращает крыльчатку, создавая избыточное давление рабочей жидкости.

2. Давление поднимает поршень со штоком в верхнее положение, удерживая колодки тормоза разжатыми.

3. В рабочем режиме шток остаётся неподвижным.

4. При отключении питания давление снижается, и шток возвращается в исходное положение под действием пружин тормозной системы.

Условия эксплуатации и ограничения

• запрещено использовать во взрывоопасной среде, а также в среде с едкими парами и газами, разрушающими металлы, изоляцию и резину;

• необходимо поддерживать уровень рабочей жидкости (камера должна быть полностью заполнена);

• требуется регулярный контроль состояния уплотнений и штока;

• соблюдать температурный режим и степень защиты (IP55);

• монтаж — строго в вертикальном положении (допустимое отклонение: ±15°).

Комплектация

• гидротолкатель ТЭ‑30 в сборе;

• паспорт изделия;

Техническое обслуживание

• периодический осмотр на наличие повреждений корпуса, уплотнений и штока;

• контроль уровня и состояния рабочей жидкости;

• проверка надёжности электрических соединений;

• очистка от загрязнений;

• замена изношенных деталей (в т. ч. сальников) согласно регламенту.

Гарантии и сертификация

• соответствие требованиям технических регламентов ЕАЭС (декларация о соответствии);

• гарантия: 12 месяцев с момента продажи при соблюдении условий эксплуатации и монтажа.

Совместимость

• тормоз ТКГ‑160 (ТКТГ‑160);

• тормоз ТКГ‑200 (ТКТГ‑200);

• иные пружинно‑колодочные тормоза подъёмно‑транспортного оборудования.
