Колодка тормозная ТКГ-600

Колодка тормозная ТКГ‑600: описание и характеристики

Назначение
Колодка — ключевой элемент колодочного тормоза ТКГ‑600. Она обеспечивает:

• остановку валов механизмов при отключённом приводе;

• надёжное удерживание валов в заторможенном состоянии;

• торможение за счёт прижатия фрикционной накладки к тормозному шкиву диаметром 600 мм.

Область применения

• мостовые и козловые краны;

• подъёмно‑транспортное оборудование;

• металлургические агрегаты и прокатные станы;

• конвейерные и тяговые установки;

• лебёдки и подъёмники;

• горнодобывающее и строительное оборудование.

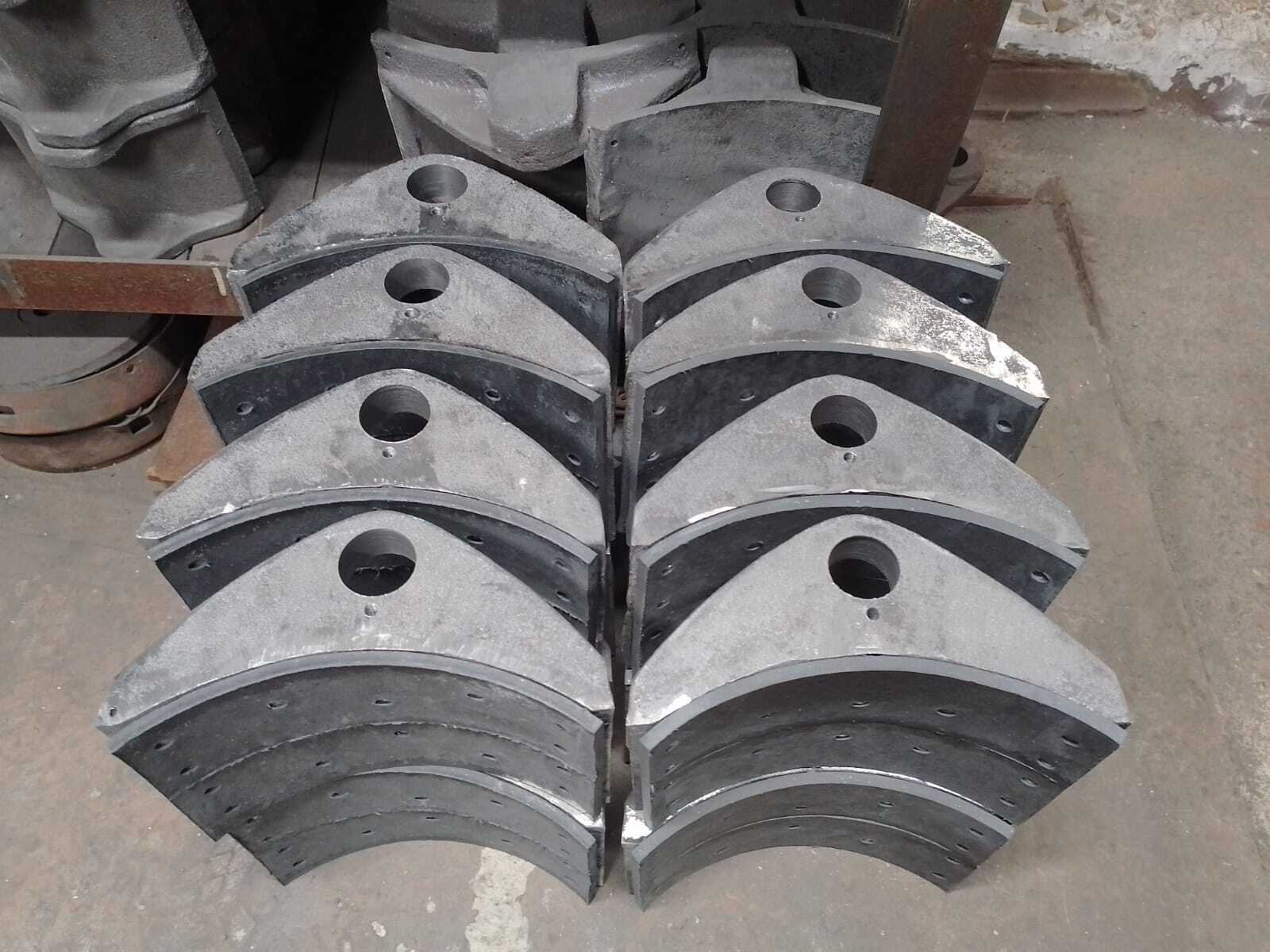

Конструкция и материалы

• Основа: чугун (литьё с последующей механической обработкой).

• Фрикционная накладка: износостойкий композиционный материал; крепится к колодке заклёпками.

• Комплектация: колодка поставляется в сборе с накладкой.

Технические характеристики

Особенности монтажа

1. Обеспечить свободное вращение колодки на пальце (металлическом стержне).

2. Отрегулировать равномерность отхода колодок болтом на кронштейне рычага.

3. При установке на открытом воздухе предусмотреть защитный кожух от атмосферных осадков и солнечной радиации.

4. Заземлить электрогидравлический толкатель при монтаже.

5. Перед установкой зачищать опорные поверхности до металлического блеска.

6. Монтировать тормоз в вертикальном положении (с горизонтальным расположением оси тормозного шкива).

Эксплуатация и обслуживание

• Замена накладок требуется при износе:

  • в средней части — до 21​ первоначальной толщины;

  • в крайних частях — до 31​ первоначальной толщины.

• Периодическая смазка шарнирных соединений во время регламентных работ.

• Замена рабочей жидкости в гидротолкателе:

  • через 1–2 месяца после начала эксплуатации — полная замена;

  • далее — не реже 1 раза в год.

• Выбор рабочей жидкости в зависимости от температуры:

  • от +15 ∘C до −40 ∘C — масло АМГ‑10 (ГОСТ 6794‑75);

  • от +40 ∘C до −40 ∘C — полиэтилсилоксановая жидкость ПЭС‑3Д (ТУ 6‑02‑688‑72) или ПЭС‑3 (ГОСТ 13004‑67).

Требования безопасности

• Все работы выполнять в соответствии с:

  • «Правилами технической эксплуатации электроустановок потребителей»;

  • «Правилами техники безопасности при эксплуатации электроустановок потребителей».

• Во время работы тормоза запрещено:

  • подтягивать болты;

  • замерять отход колодок и выход штока толкателя;

  • регулировать тормоз.

• Запрещено использовать во взрыво‑ и пожароопасных средах.

Климатические условия эксплуатации

• Категория размещения: У2 (по ГОСТ 15150‑69).

• Температура окружающего воздуха: от −40 ∘C до +40 ∘C.

• Относительная влажность воздуха: до $80\%$ при 20 ∘C.

• Среда не должна содержать паров или газов, разрушающих металл и резину.

• Допускается работа в помещении и на открытой площадке под навесом.
