Колодка тормозная ТКГ-400

Колодка тормозная ТКГ‑400: описание и характеристики

Назначение
Колодка — важнейший элемент колодочного тормоза ТКГ‑400. Она обеспечивает:

• остановку валов механизмов при отключённом приводе;

• надёжное удерживание валов в заторможенном состоянии;

• торможение за счёт прижатия фрикционной накладки к тормозному шкиву.

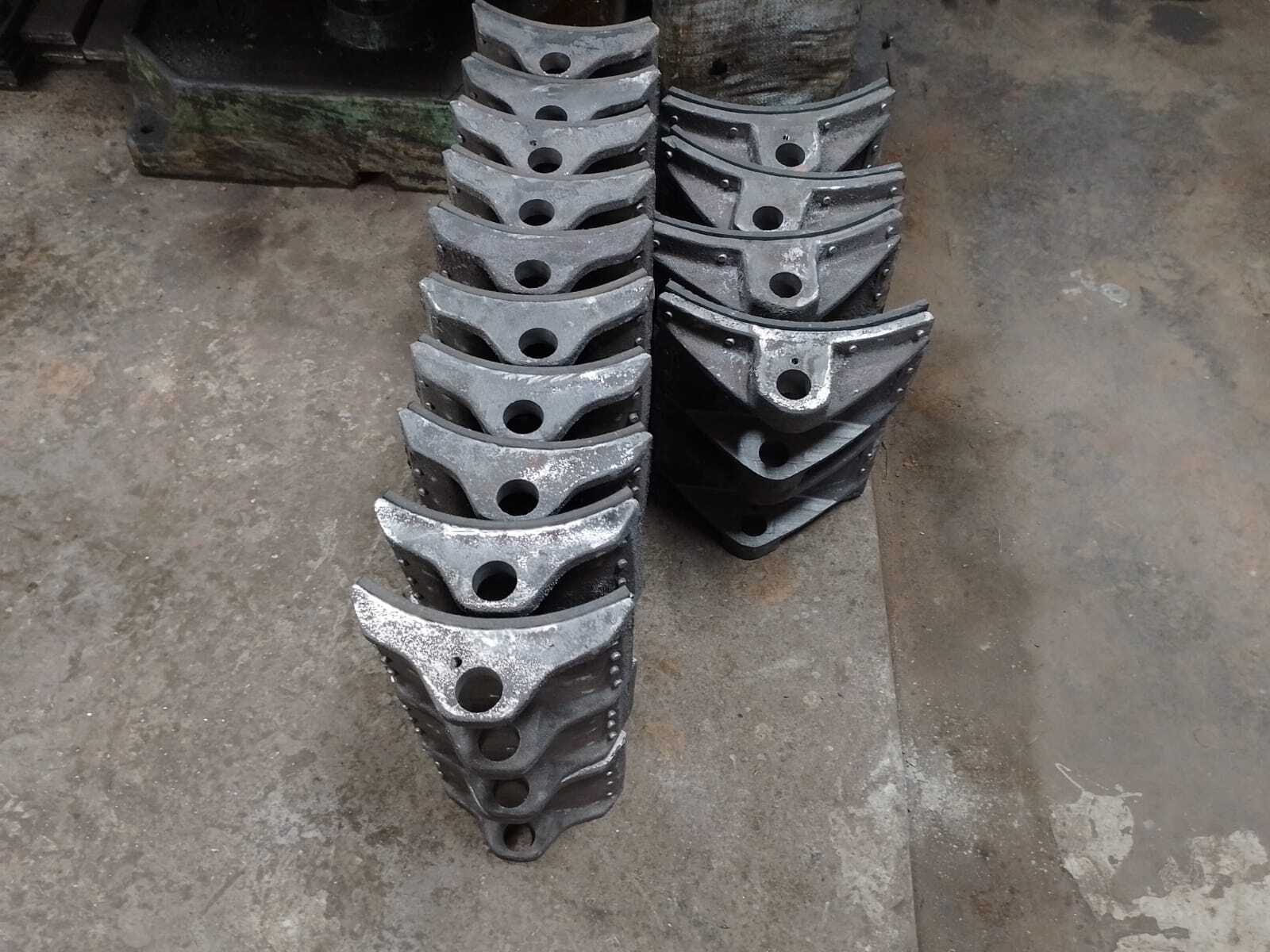

Конструкция и материалы

• Основа: чугун (изготавливается методом литья с последующей механической обработкой).

• Фрикционная накладка: износостойкий материал; крепится к колодке заклёпками.

• Особенности: накладка имеет те же габаритные размеры, что и основа; колодка поставляется в сборе с накладкой.

Технические характеристики

Особенности монтажа и эксплуатации

• При установке необходимо обеспечить свободное вращение колодки на пальце (металлическом стержне).

• Равномерность отхода колодок регулируется болтом на кронштейне рычага.

• Замена накладок требуется при износе:

  • в средней части — до 21​ первоначальной толщины;

  • в крайних частях — до 31​ первоначальной толщины.

• Шарнирные соединения тормоза подлежат периодической смазке во время регламентных работ.

• Для работы при температуре от +15 ∘C до −40 ∘C требуется замена масла в гидротолкателе на АМГ‑10 (ГОСТ 6794‑75).

• Для диапазона от +40 ∘C до −40 ∘C — использование полиэтилсилоксановой жидкости ПЭС‑3Д (ТУ 6‑02‑688‑72) или ПЭС‑3 (ГОСТ 13004‑67).

• Через 1–2 месяца после начала эксплуатации требуется полная замена рабочей жидкости в толкателе; далее — не реже 1 раза в год.

• При установке на открытом воздухе тормоз должен быть защищён кожухом от атмосферных осадков и солнечной радиации.

Применение
Тормоз ТКГ‑400 с колодками ТКГ‑400 используется в механизмах, требующих надёжной фиксации валов при отключённом приводе:

• башенные и мостовые краны;

• подъёмно‑транспортное оборудование;

• конвейеры;

• лебёдки;

• промышленные машины с горизонтальным расположением оси тормозного шкива и основания для крепления тормоза.

Важные условия эксплуатации

• Все работы по монтажу, настройке и обслуживанию должны проводиться в соответствии с:

  • «Правилами технической эксплуатации электроустановок потребителей»;

  • «Правилами техники безопасности при эксплуатации электроустановок потребителей».

• Электрогидравлический толкатель при монтаже должен быть заземлён.

• Во время работы тормоза не допускается:

  • подтягивание болтов;

  • замер отхода колодок и выхода штока толкателя;

  • регулировка тормоза.
