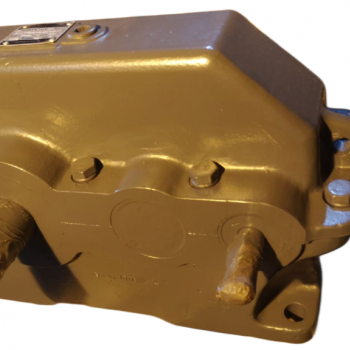

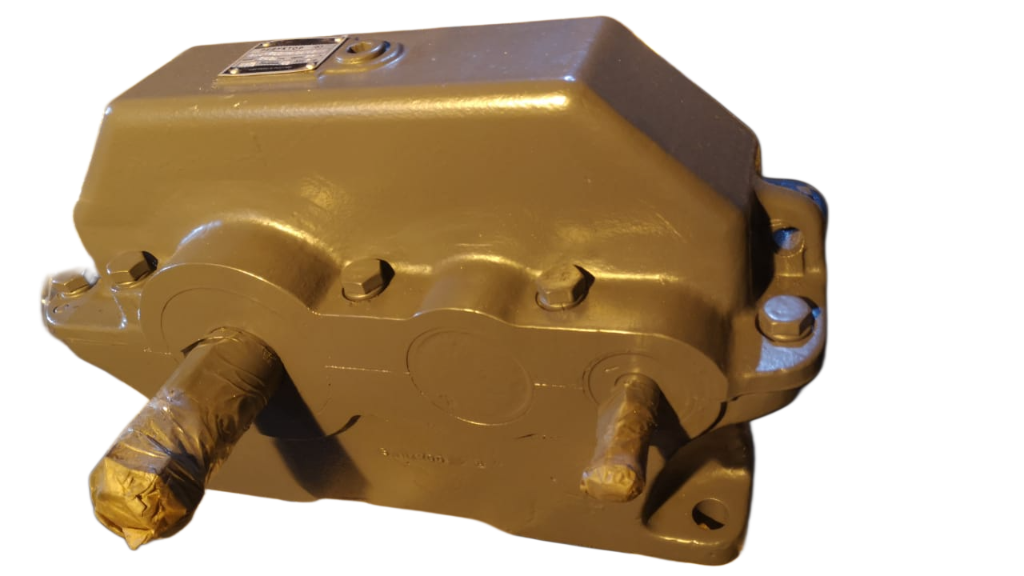

Редуктор 1Ц2У 160

1Ц2У‑160 — двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения. Основные функции:

• снижение частоты вращения входного вала;

• увеличение крутящего момента на выходном валу.

Относится к типоразмерному ряду редукторов Ц2У с межосевым расстоянием тихоходной ступени $160\text{мм}$.

2. Расшифровка обозначения

• 1 — типоразмер;

• Ц — цилиндрическая передача;

• 2 — двухступенчатый;

• У — узкий (по конструкции);

• 160 — межосевое расстояние тихоходной ступени, мм.

3. Ключевые технические характеристики

• Передаточные числа (номинальные): $8$; $10$; $12,5$; $16$; $20$; $25$; $31,5$; $40$.

• Фактические передаточные числа:

  • группа 1: $10,32$; $20,64$; $32,55$; $40,32$;

  • группа 2: $8$; $12,6$; $16,0$; $25,2$.

• Номинальный крутящий момент на тихоходном валу (при ПВ = 100 %): 1250\ \text{Н·м}.

• Допускаемый крутящий момент при повторно‑кратковременных режимах:

  • ПВ = 40 % (тяжёлый): 1600\ \text{Н·м};

  • ПВ = 25 % (средний): 2000\ \text{Н·м};

  • ПВ = 15 % (лёгкий): 2500\ \text{Н·м}.

• Допускаемая радиальная консольная нагрузка (на середине посадочной части):

  • входной вал (ПВ = 100 %): $1000\text{Н}$;

  • выходной вал (ПВ = 100 %): $9000\text{Н}$.

• КПД: не менее $97$ %.

• Масса:

  • чугунный корпус: $95\text{кг}$;

  • алюминиевый корпус: $57\text{кг}$.

• Частота вращения входного вала: до $1800\text{об/мин}$.

4. Габаритные и присоединительные размеры

• Межосевые расстояния:

  • тихоходной ступени: awT​=160 мм;

  • быстроходной ступени: awБ​=100 мм.

• Общие габариты (Д × Ш × В): $545\times 425\times 335\text{мм}$.

• Присоединительные размеры валов:

  • быстроходный вал (конический):

    • диаметр: $\varnothing 25\text{М16×1,5}\text{мм}$;

    • длина посадочной части: $60\text{мм}$;

    • шпонка: ширина $5\text{мм}$, высота $13,45\text{мм}$.

  • тихоходный вал (цилиндрический):

    • диаметр: $\varnothing 50\text{m6}\text{мм}$;

    • длина посадочной части: $105\text{мм}$;

    • шпонка: ширина $14\text{мм}$, высота $53,5\text{мм}$.

  • тихоходный вал (конический, альтернативный вариант):

    • диаметр: $\varnothing 55\text{М36×3,0}\text{мм}$;

    • длина посадочной части: $110\text{мм}$;

    • шпонка: ширина $14\text{мм}$, высота $28,95\text{мм}$.

• Высота оси: $H=335\text{мм}$.

• Отверстия под крепёж: диаметр $24\text{мм}$, 4 отв.

5. Варианты сборки (по ГОСТ 20373‑80)

Стандартные исполнения: 11, 12, 13, 21, 22, 23, 31, 32, 33.

Определяют:

• расположение валов (соосное/несоосное);

• исполнение концов валов (цилиндрические, конические, полые, с зубчатой муфтой и др.);

• ориентацию в пространстве.

6. Режимы работы и допускаемые нагрузки

• Продолжительность включения (ПВ):

  • непрерывный (ПВ = 100 %);

  • тяжёлый (ПВ = 40 %);

  • средний (ПВ = 25 %);

  • лёгкий (ПВ = 15 %).

• Направление вращения: в любую сторону (реверсивное).

• Нагрузка: постоянная или переменная, одного направления либо реверсивная.

7. Условия эксплуатации

• Климатическое исполнение: У, Т (категории размещения 1–3); УХЛ, О (категория размещения 4) по ГОСТ 15150.

• Окружающая среда: неагрессивная, запылённость ≤ 10 мг/м3.

• Температура окружающей среды: от −40∘C до +40∘C.

• Атмосфера: типов I и II по ГОСТ 15150.

• Режим работы: длительная работа или с периодическими остановками.

8. Конструктивные особенности

• Горизонтальное исполнение — удобство монтажа и обслуживания.

• Зубчатая передача с эвольвентным зацеплением — надёжность и простота ремонта.

• Корпус из чугуна или алюминиевого сплава — баланс прочности и веса.

• Возможность комплектации различными типами выходных валов (цилиндрические, конические, полые, с зубчатой муфтой).

• Высокий КПД за счёт двухступенчатой схемы.

9. Области применения

Редукторы 1Ц2У‑160 используют в:

• приводах ленточных и роликовых конвейеров;

• подъёмно‑транспортных машинах (тали, краны, лебёдки, в т. ч. монтажные и маневровые);

• смесителях и мешалках средней мощности;

• станках и общепромышленном оборудовании;

• насосах и вентиляторах средней производительности;

• упаковочном, пищевом, деревообрабатывающем и сельскохозяйственном оборудовании.

10. Важные ограничения и поправки

1. При реверсивной нагрузке крутящий момент рекомендуется снижать на 20–25 % от номинала.

2. Для двухконцевых валов радиальные нагрузки уменьшают на 30–50 %.

3. Кратковременные перегрузки допускаются до 2× номинала, но не более 5×104 циклов за весь срок службы.

4. Допустимое отклонение передаточного числа: ± $4$ %.

5. Частота вращения входного вала не должна превышать $1800\text{об/мин}$.

6. Термическая мощность не лимитирована.
