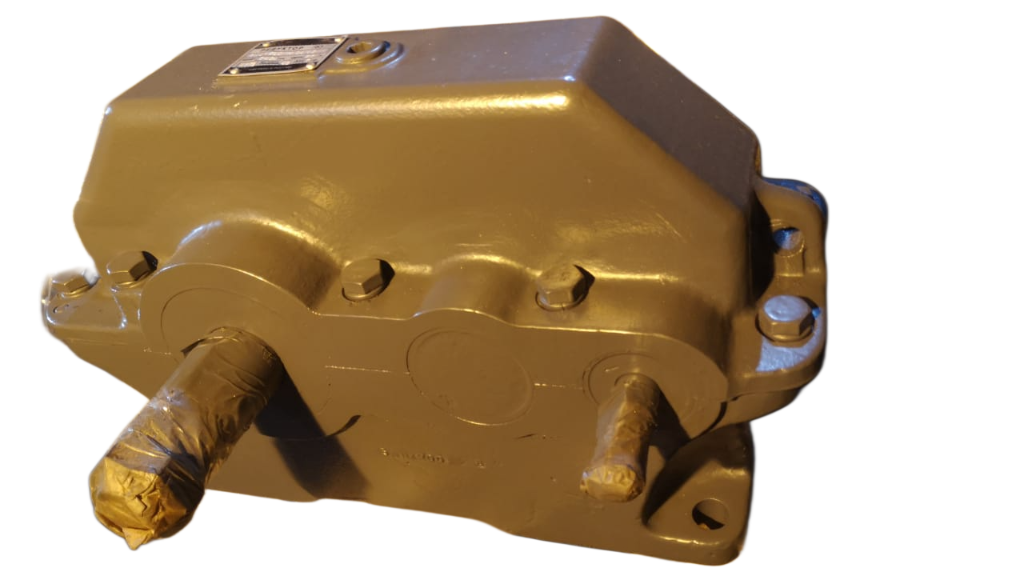

Редуктор 1Ц2У 100

1Ц2У‑100 — это двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения. Предназначен для:

• снижения частоты вращения входного вала;

• увеличения крутящего момента на выходном валу.

Относится к типоразмерному ряду редукторов Ц2У с межосевым расстоянием тихоходной ступени $100\text{мм}$.

2. Расшифровка обозначения

• 1 — типоразмер;

• Ц — цилиндрическая передача;

• 2 — двухступенчатый;

• У — узкий (по конструкции);

• 100 — межосевое расстояние тихоходной ступени, мм.

3. Ключевые технические характеристики

• Передаточные числа:

  • номинальные: $8$; $10$; $12,5$; $16$; $20$; $25$; $31,5$; $40$;

  • фактические (для некоторых групп): $8$; $10,32$; $12,8$; $16$; $20,64$; $25,6$; $32,55$; $40,32$.

• Номинальный крутящий момент на тихоходном валу (при ПВ = 100 %): 315\ \text{Н·м}.

• Допускаемая радиальная консольная нагрузка:

  • на быстроходном (входном) валу: $500\text{Н}$;

  • на тихоходном (выходном) валу: $4500\text{Н}$.

• КПД: не менее $97$ %.

• Масса: $20–21\text{кг}$ (в зависимости от исполнения).

• Термическая мощность: не лимитирована.

4. Габаритные и присоединительные размеры (базовые)

• Входной вал (быстроходный):

  • диаметр: $\varnothing 18\text{k6}\text{мм}$;

  • длина посадочной части: $36\text{мм}$;

  • шпонка: ширина $6\text{мм}$, высота $20,5\text{мм}$.

• Выходной вал (тихоходный):

  • диаметр: $\varnothing 32\text{m6}\text{мм}$;

  • длина посадочной части: $58\text{мм}$;

  • шпонка: ширина $10\text{мм}$, высота $35\text{мм}$.

• Корпус: горизонтальное исполнение с параллельным расположением валов.

5. Варианты сборки (по ГОСТ 20373‑80)

Стандартные исполнения: 11, 12, 13, 21, 22, 23, 31, 32, 33.

Определяют:

• расположение валов (соосное/несоосное);

• исполнение концов валов (цилиндрические, в виде зубчатой муфты и др.);

• ориентацию в пространстве.

6. Режимы работы и допускаемые нагрузки

• Продолжительность включения (ПВ):

  • непрерывный (ПВ = 100 %);

  • тяжёлый (ПВ = 40 %);

  • средний (ПВ = 25 %);

  • лёгкий (ПВ = 15 %).

• Крутящий момент при повторно‑кратковременных режимах: сохраняется на уровне 315\ \text{Н·м} для тяжёлого режима (ПВ = 40 %).

• Направление вращения: в любую сторону (реверсивное).

7. Условия эксплуатации

• Климатическое исполнение: У2 (умеренный климат, категория размещения 2) и др. по ГОСТ 15150.

• Окружающая среда: неагрессивная, запылённость ≤ 10 мг/м3.

• Частота вращения быстроходного вала: до $1500\text{об/мин}$.

• Нагрузка: постоянная или переменная, одного направления либо реверсивная.

8. Конструктивные особенности

• Горизонтальное исполнение — удобство монтажа и обслуживания.

• Зубчатая передача с эвольвентным зацеплением — надёжность и простота ремонта.

• Корпус из чугуна или алюминиевого сплава — баланс прочности и веса.

• Возможность комплектации различными типами выходных валов (цилиндрические, полые, с зубчатой муфтой).

9. Области применения

Редукторы 1Ц2У‑100 используют в:

• приводах конвейеров (ленточных, скребковых);

• подъёмно‑транспортных машинах (тали, краны);

• смесителях и мешалках малой мощности;

• станках и общепромышленном оборудовании;

• насосах и вентиляторах малой производительности;

• сельскохозяйственной технике;

• оборудовании пищевой и лёгкой промышленности.

10. Важные ограничения и поправки

1. При реверсивной нагрузке крутящий момент рекомендуется снижать на 20–25 % от номинала.

2. Для двухконцевых валов радиальные нагрузки уменьшают на 30–50 %.

3. Кратковременные перегрузки допускаются до 2× номинала, но не более 5×104 циклов за весь срок службы.

4. Допустимое отклонение передаточного числа: ± $4$ %.

5. Температурный режим: работа без перегрева при температуре окружающей среды от −40∘C до +40∘C.

11. Пример условного обозначения

1Ц2У‑100‑10‑12‑М‑2‑У2, где:

• 1Ц2У — тип редуктора;

• 100 — межосевое расстояние, мм;

• 10 — передаточное число;

• 12 — вариант сборки;

• М — исполнение конца выходного вала в виде части зубчатой муфты;

• 2 — категория точности по ГОСТ Р50891‑96;

• У2 — климатическое исполнение и категория размещения.
