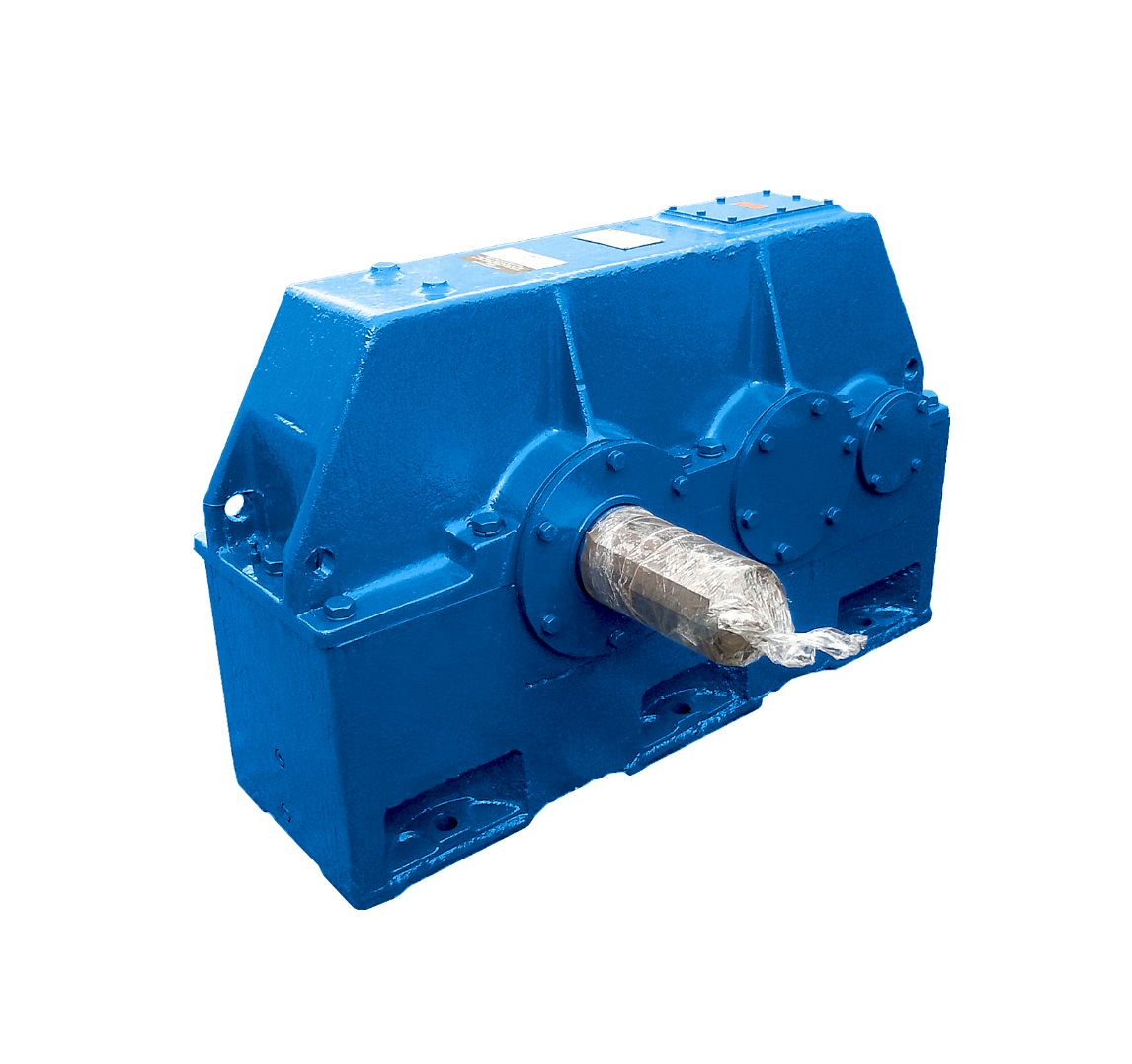

Редуктор 1Ц2Н 560К

1Ц2Н‑560К — цилиндрический горизонтальный двухступенчатый редуктор общего назначения с зацеплением Новикова. Предназначен для:

• снижения частоты вращения входного вала;

• увеличения крутящего момента на выходном валу.

Расшифровка маркировки:

• 1 — типоразмер;

• Ц — цилиндрическая передача;

• 2 — двухступенчатый;

• Н — зацепление Новикова;

• 560 — межосевое расстояние тихоходной ступени, мм;

• К — конструктивное исполнение (может указывать на особенности сборки или модификации).

2. Ключевые технические характеристики

• Межосевые расстояния:

  • быстроходной ступени: awБ​=400 мм;

  • тихоходной ступени: awТ​=560 мм.

• Диапазон передаточных чисел: $8$; $10$; $12,5$; $16$; $20$; $31,5$; $40$; $50$.

• Номинальный крутящий момент на тихоходном валу:

  • при ПВ = 15 %: 66\,000–84\,000\ \text{Н·м};

  • при ПВ = 25–40 %: 63\,000–74\,000\ \text{Н·м}.

• Номинальная передаваемая мощность:

  • максимум: $648\text{кВт}$ (при ПВ = 15 %);

  • минимум: $204\text{кВт}$ (при ПВ = 40 %).

• Частота вращения быстроходного вала: до $1500\text{об/мин}$.

• Допускаемая радиальная консольная нагрузка:

  • на тихоходном валу: $63700–68000\text{Н}$;

  • на быстроходном валу: $4500–11250\text{Н}$.

• Продолжительность включения (ПВ): $15$ %, $25$ %, $40$ %.

• Масса: не более $2400\text{кг}$.

• КПД: высокий (типично для цилиндрических передач с зацеплением Новикова — около $97$ %).

3. Габаритные и присоединительные размеры

• Длина: $1820\text{мм}$.

• Ширина: $660\text{мм}$.

• Высота: $1130\text{мм}$.

• Диаметр быстроходного вала (входного): $\varnothing 100\text{m6}\text{мм}$.

• Диаметр тихоходного вала (выходного): $\varnothing 220\text{m6}\text{мм}$.

• Количество отверстий под крепёж: $8$.

4. Условия эксплуатации

• Режим работы:

  • непрерывный (ПВ = 100 %) с ограничениями по нагрузке;

  • повторно‑кратковременный (ПВ = 15–40 %).

• Направление вращения валов: в любую сторону (реверсивное).

• Допустимая продолжительность перегрузок: до $250$ часов суммарно за весь срок службы.

• Окружающая среда: неагрессивная, запылённость ≤ 10 мг/м3.

• Климатическое исполнение: У, Т, УХЛ, О (по ГОСТ 15150).

5. Конструктивные особенности

• Горизонтальное исполнение — удобство монтажа и обслуживания.

• Зацепление Новикова — повышенная нагрузочная способность и плавность хода.

• Возможность комплектации тихоходного вала в виде части зубчатой муфты (повышает надёжность соединения с исполнительным механизмом).

• Корпус рассчитан на тяжёлые промышленные нагрузки.

6. Области применения

Редукторы 1Ц2Н‑560К используют в:

• приводах тяжёлых конвейеров (ленточных, скребковых);

• дробильно‑размольном оборудовании;

• барабанных сушилках, смесителях, мельницах;

• мощных насосах и вентиляторах;

• крановых механизмах и подъёмных установках;

• прокатных станах и прессах;

• оборудовании горнодобывающей, цементной и металлургической промышленности.

7. Важные эксплуатационные ограничения

1. При реверсивной нагрузке крутящий момент снижают на 25 % от номинала.

2. Для двухконцевых валов радиальные нагрузки уменьшают на 50 %.

3. Кратковременные перегрузки допускаются до 2× номинала, но не более $250$ часов за весь срок службы.

4. Допустимое отклонение передаточного числа: ± $4$ %.
