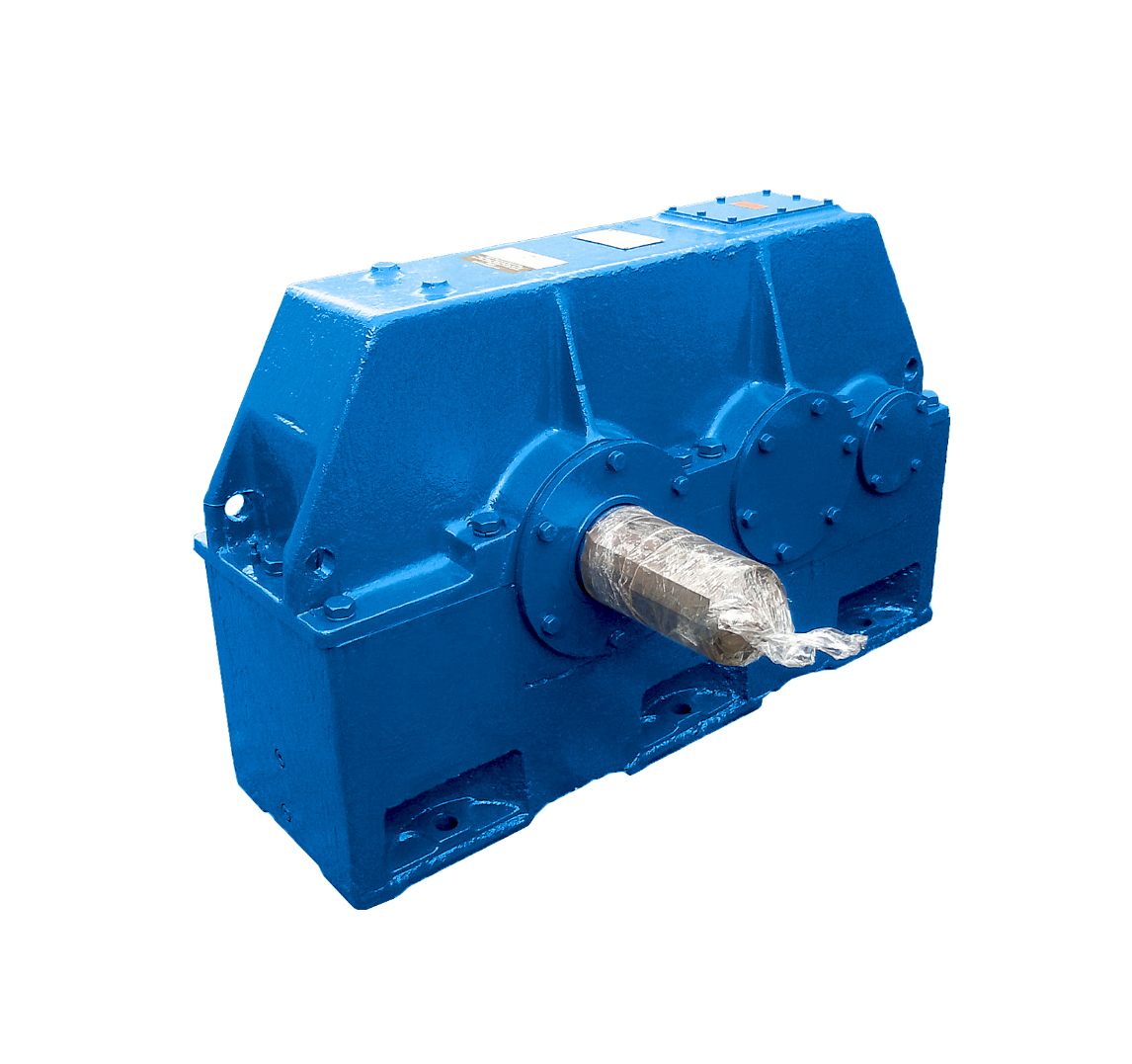

Редуктор 1Ц2Н 500

1Ц2Н‑500 — это цилиндрический горизонтальный двухступенчатый редуктор с зацеплением Новикова. Предназначен для снижения частоты вращения и увеличения крутящего момента в приводах тяжёлых промышленных машин.

Обозначение расшифровывается так:

• 1 — типоразмер;

• Ц — цилиндрическая передача;

• 2 — двухступенчатый;

• Н — зацепление Новикова;

• 500 — межосевое расстояние тихоходной ступени, мм.

Ключевые технические параметры

• Межосевое расстояние:

  • тихоходной ступени awT​=500 мм;

  • быстроходной ступени awБ​=315 мм.

• Диапазон передаточных чисел: $8–50$.

• Номинальный крутящий момент на тихоходном валу: 40\,000–50\,000\ \text{Н·м}.

• Частота вращения быстроходного вала: до $1500\text{об/мин}$.

• Допускаемая радиальная консольная нагрузка:

  • на быстроходном валу: $6250\text{Н}$ (для сборок 31, 32, 33);

  • на тихоходном валу:

    • $80000\text{Н}$ (сборы 11, 12, 21, 22, 31, 32);

    • $40000\text{Н}$ (сборы 13, 23, 33).

• Масса: не более $2100\text{кг}$.

• КПД: $\approx 97\%$.

Габаритные и присоединительные размеры (ориентировочно)

• Длина: $1680\text{мм}$.

• Ширина: $700\text{мм}$.

• Высота: $1055\text{мм}$.

• Диаметр входного вала: $90\text{мм}$ (цилиндрическое исполнение).

• Диаметр выходного вала: $180\text{мм}$ (возможны варианты с зубчатой муфтой).

Условия эксплуатации

• Режим работы:

  • непрерывный (ПВ = 100 %);

  • тяжёлый (ПВ = 40 %);

  • средний (ПВ = 25 %).

• Нагрузка: постоянная или переменная, одного направления либо реверсивная.

• Вращение валов: в любую сторону.

• Окружающая среда: неагрессивная, запылённость воздуха ≤ 10 мг/м3.

• Климатические исполнения: У1, У2, У3, УХЛ4, Т1, Т2, Т3, О4 (по ГОСТ 15150).

• Длительность работы: до 24 ч/сутки либо с периодическими остановками.

Важные ограничения и поправки

1. При реверсивной нагрузке крутящий момент следует снижать на 25 % от номинала.

2. В повторно‑кратковременном режиме момент корректируется по числу пусков в час:

   • $4<a<30$: снижение на 16 %;

   • $30<a<120$: на 20 %;

   • $120<a<240$: на 30 %.

3. Для двухконцевых валов радиальные нагрузки уменьшают на 50 %.

4. Кратковременные перегрузки допускаются до 2× номинала, но не более 5×104 циклов за весь срок службы.

5. Допустимое отклонение передаточного числа: ± $4\%$.

6. Циклы нагружения: не более двух в час при непрерывном режиме.

Особенности конструкции и преимущества

• Зубчатые пары могут выполняться с шлифованными эвольвентными профилями (повышенная нагрузочная способность и низкий шум).

• Зацепление Новикова обеспечивает высокую прочность и плавность хода.

• Горизонтальное исполнение упрощает монтаж и обслуживание.

• Корпус рассчитан на тяжёлые условия эксплуатации.

Типичные области применения

Редукторы 1Ц2Н‑500 используют в:

• приводах ленточных и скребковых конвейеров;

• дробилках и мельницах;

• барабанных сушилках и смесителях;

• тяжёлых крановых механизмах;

• прокатных станах и прессах;

• мощных насосах и вентиляторах;

• оборудовании горнодобывающей и цементной промышленности.
