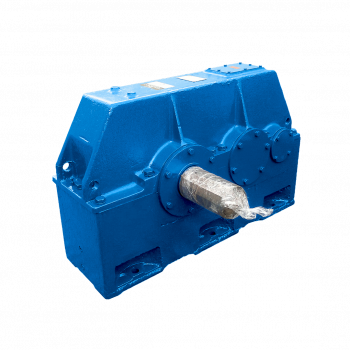

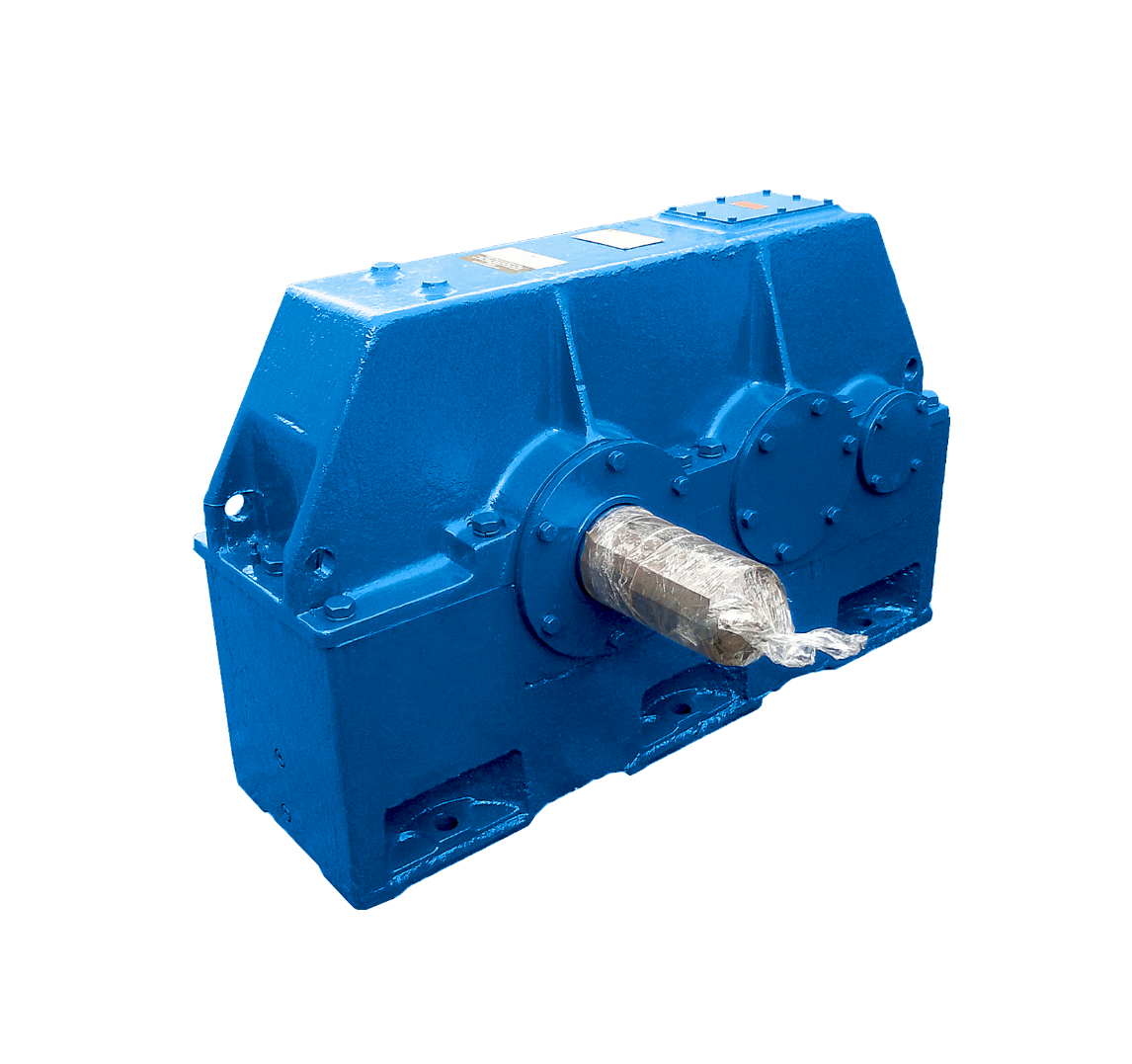

Редуктор 1Ц2Н 450
Редуктор 1Ц2Н 450 — это двухступенчатый цилиндрический редуктор с межосевым расстоянием 450 мм, предназначенный для снижения скорости и передачи высокого крутящего момента в тяжёлых промышленных приводах. Он рассчитан на длительную непрерывную работу и имеет классическое горизонтальное исполнение со стандартными посадочными размерами.
Основные характеристики
- Тип передачи. Цилиндрическая с зацеплением Новикова.
- Расположение осей. Горизонтальное.
- Количество ступеней. 2.
- Передаточное отношение. 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50.
- Номинальный крутящий момент на тихоходном валу. 35 500 Н·м.
- Номинальная частота вращения быстроходного вала. 1000 об/мин (16,6 с⁻¹) или 1500 об/мин (25 с⁻¹).
- Допускаемая радиальная консольная нагрузка:
- на быстроходном валу: 7000–4000 Н (в зависимости от передаточного отношения);
- на тихоходном валу (цилиндрический конец): 47 000 Н;
- на тихоходном валу (в виде части зубчатой полумуфты): 61 000 Н.
- Масса. 1530 кг.
- Ориентировочный объём масла. 190 л.
Применение
Редукторы 1Ц2Н 450 используются в тяжёлых и средненагруженных промышленных установках, где требуются стабильность и ресурс привода. Например, в:
- приводах ленточных и роликовых конвейеров;
- дробильных, смесительных и барабанных агрегатах;
- станочном и общепромышленном оборудовании крупного габарита;
- крановых и транспортных механизмах перемещения;
- насосных и вентиляторных установках повышенной мощности;
- технологических линиях непрерывного действия (горно-металлургия, стройматериалы, химия).
Условия применения
- Нагрузка: постоянная и переменная, одного направления и реверсивная.
- Режим работы: постоянный или с периодическими остановками.
- Вращение валов: в любую сторону.
- Частота вращения быстроходного вала: до 1500 об/мин.
- Атмосфера: типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10 мг/м³.
- Климатические исполнения: У, Т (для категории размещения 1–3) и УХЛ, О (для категорий размещения 4) по ГОСТ 15150-69.
При реверсивном режиме работы номинальный крутящий момент на выходном валу должен быть снижен на 25–30%. Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·10⁶ в течение всего срока службы редуктора.
Условное обозначение
Пример: 1Ц2Н-450-50-33-Ц-У4.
Расшифровка:
- 1Ц2Н — цилиндрический двухступенчатый редуктор;
- 450 — межосевое расстояние тихоходной ступени, мм;
- 50 — передаточное число;
- 33 — вариант сборки;
- Ц — цилиндрический конец тихоходного вала;
- У — климатическое исполнение.
