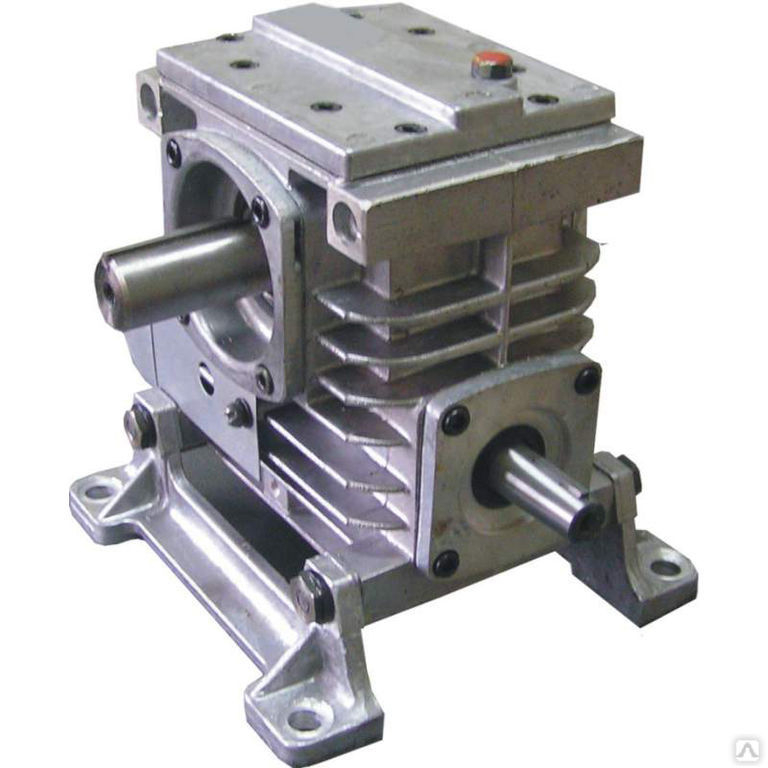

Редуктор червячный одноступенчатый Ч‑80 (1Ч‑80)

Общее назначение
Редуктор предназначен для:

• передачи и преобразования крутящего момента;

• плавного снижения частоты вращения выходного вала при одновременном увеличении крутящего момента;

• работы в приводах с однонаправленным или реверсивным вращением валов.

Является универсальным общепромышленным редуктором, подходит для механизмов средней мощности.

Основные технические характеристики

• Тип передачи: червячная, одноступенчатая.

• Межосевое расстояние: 80 мм.

• Передаточные числа: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80.

• Номинальный крутящий момент на выходном валу: до 300 Н·м (зависит от передаточного числа и частоты вращения).

• Частота вращения входного вала: до 1 500 об/мин.

• КПД: от 55 % до 91 % (зависит от передаточного числа и частоты вращения входного вала).

• Масса:

  • 22 кг — чугунный корпус (высокая прочность, износостойкость);

  • 18 кг — алюминиевый корпус (облегчённый, коррозионностойкий).

• Степень защиты: IP54 (стандарт), возможны варианты IP65, IP66, IP67, IP68 — по запросу.

• Режим работы:

  • повторно‑кратковременный (с периодическими остановками);

  • непрерывный (до 24 ч/сутки, ПВ ≤ 100 %).

• Климатическое исполнение: У, УХЛ, О, Т (по ГОСТ 15150‑69).

• Категории размещения: 1, 2, 3, 4.

• Корпус: чугунный или алюминиевый (выбор материала зависит от требований к массе и коррозионной стойкости).

• Варианты сборки: 51, 52, 53, 56 (определяют положение валов и направление вращения).

• Исполнение концов валов (по заказу):

  • К — конический;

  • Ц — цилиндрический.

• Допустимая запылённость воздуха: не более 10 мг/м³.

• Рабочий температурный диапазон: от −40 °C до +50 °C.

• Объём заливаемого масла: 0,5–1 л.

• Рекомендуемое масло: ИГП‑32 или «Цилиндровое».

• Периодичность замены масла:

  • первая замена — через 500 часов работы;

  • последующие — каждые 3 000 часов или раз в год (в зависимости от того, что наступит раньше).

Расшифровка условного обозначения

Пример: 1Ч‑80‑25‑56‑У2

• 1Ч — тип редуктора (червячный одноступенчатый);

• 80 — межосевое расстояние, мм;

• 25 — номинальное передаточное число;

• 56 — вариант сборки;

• У2 — климатическое исполнение и категория размещения.

Другой пример: Ч‑80‑40‑52‑1‑2‑У3

• Ч — тип редуктора;

• 80 — межосевое расстояние, мм;

• 40 — номинальное передаточное число;

• 52 — вариант сборки;

• 1 — вариант расположения червячной пары;

• 2 — вариант крепления редуктора;

• У3 — климатическое исполнение и категория размещения.

Конструктивные особенности

• Горизонтальное исполнение, универсальное (основанием вниз).

• Чугунный или алюминиевый корпус с рёбрами для улучшенного теплоотвода.

• Червячная пара: сталь и бронза с термической обработкой (высокая износостойкость).

• Подшипники качения на всех валах.

• Регулировка подшипников — набором металлических прокладок между крышками и корпусом.

• Система смазки: картерная непроточная (масло заливается через верхнюю пробку, сливается через нижнее отверстие).

• Контроль уровня масла — стержневой маслоуказатель (выполняет также роль отдушины).

• Опциональный вентилятор охлаждения (крепится болтами с защитным кожухом).

• Крепление: на лапах (приливы со сквозными отверстиями для крепления шпильками).

• Стандартизированные присоединительные размеры — совместимость с электродвигателями и муфтами.

• Возможность изменения пространственного положения редуктора за счёт одинакового расстояния между осями отверстий для лап.

• Тихоходный вал соединяется с червячным колесом эвольвентными шлицами (центрирование по наружному диаметру шлицев).

Условия эксплуатации

• Нагрузка: постоянная или переменная, одного направления или реверсивная.

• Вращение валов: в любую сторону (реверсивный режим).

• Атмосфера: типы I и II по ГОСТ 15150‑69 (при запылённости не более 10 мг/м³).

• Ограничения:

  • частота вращения входного вала не должна превышать 1 500 об/мин;

  • необходимо соблюдать климатические требования по ГОСТ 15150‑69;

  • при работе в реверсивном режиме номинальный момент может снижаться.

Техническое обслуживание

1. Подготовка к работе:

   • хранить в закрытом помещении (без влаги и механических повреждений);

   • перед запуском прогнать вхолостую;

   • заполнить маслом перед началом работы.

2. Ежесменное обслуживание (ЕО):

   • проверка на течь масла (при обнаружении — прочистить отдушину, проверить уровень масла);

   • контроль уровня шума;

   • проверка уровня масла (долив или слив до нормы).

3. Первая замена масла: после 1–2 рабочих смен (для удаления стружки от приработки зубчатых передач).

4. Последующие замены масла: каждые 3 000 часов или раз в год (в зависимости от режима работы).

5. Регулировка подшипников: после 2 ч работы при нагрузке ≤ 0,7 от номинальной.

6. Периодическое ТО‑1:

   • выполнение всех пунктов ЕО;

   • замена масла (при необходимости).
     Периодичность: каждые 1 000 часов работы или раз в 3 месяца.

7. Периодическое ТО‑2:

   • выполнение пунктов ЕО и ТО‑1;

   • диагностика по вибрационным параметрам (после выработки 80 % ресурса валов, подшипников и передач);

   • замена изношенных узлов (при необходимости).

Области применения

Редуктор Ч‑80 используется в:

• подъёмно‑транспортном оборудовании (лебёдки, тали, конвейеры);

• дробильном и измельчительном оборудовании (дробилки, мельницы);

• пищевом и упаковочном оборудовании (дозаторы, смесители);

• сельскохозяйственной технике (приводы навесного оборудования);

• компрессорах и насосах (приводы средней мощности);

• специальных машинах (рамноподъёмные, маневровые, папилотажные лебёдки);

• приводах генераторов, элеваторов, механизмов открывания ворот;

• автоматизированных производственных линиях.

Преимущества

• Высокая надёжность и длительный срок службы при соблюдении условий эксплуатации.

• Реверсивность — вал может вращаться в обоих направлениях с одинаковой эффективностью.

• Простота обслуживания — лёгкий доступ к заливным/сливным отверстиям и маслоуказателю.

• Гибкость комплектации — разные варианты сборки, исполнения валов и материала корпуса.

• Эффективный теплоотвод — чугунный или алюминиевый корпус с рёбрами.

• Совместимость — стандартизированные размеры для интеграции с приводами.

• Универсальность — подходит для постоянной работы и работы с остановками.

• Компактность — относительно небольшие габариты и масса (18–22 кг).

• Соответствие стандартам — производство по ТУ, климатическое исполнение по ГОСТ 15150‑69.
