Редуктор Ч-63

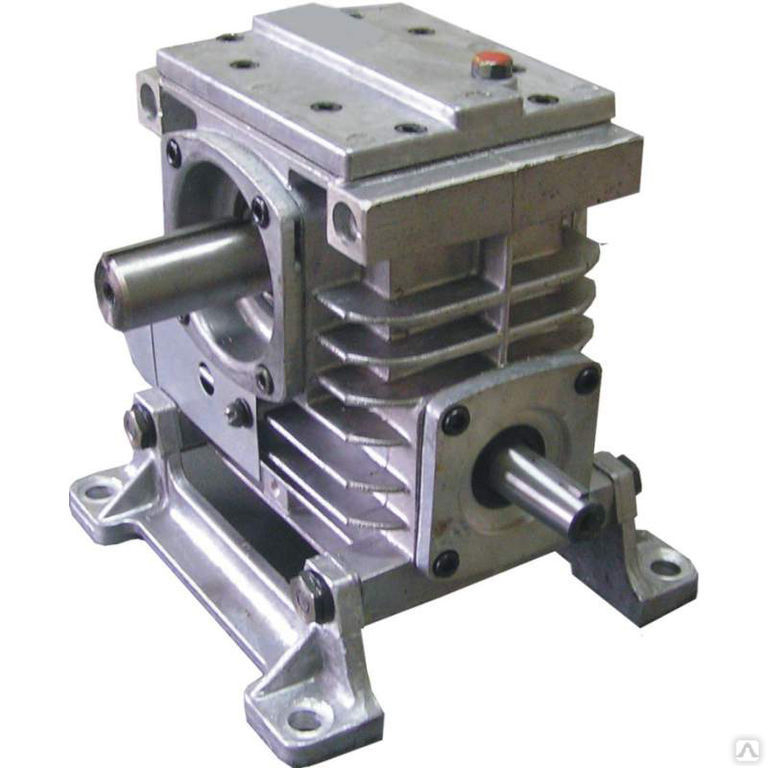

Редуктор червячный одноступенчатый Ч‑63

Общее назначение
Редуктор предназначен для:

• снижения частоты вращения выходного вала;

• увеличения крутящего момента;

• передачи движения между скрещивающимися (чаще — взаимно перпендикулярными) валами;

• работы в приводах с постоянной или переменной нагрузкой, в том числе в реверсивном режиме.

Подходит для механизмов малой и средней мощности, обеспечивает надёжную работу в повторно‑кратковременном или длительном режиме (до 24 ч/сутки).

Основные технические характеристики

• Тип передачи: червячная, одноступенчатая.

• Межосевое расстояние: 63 мм.

• Передаточные числа: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 110.

• Номинальный крутящий момент на выходном валу: до 186 Н·м (зависит от передаточного числа).

• Частота вращения входного вала: до 1 500 об/мин.

• КПД: от 47 % до 90 % (зависит от передаточного числа).

• Масса:

  • не более 16 кг — чугунный корпус;

  • не более 13 кг — алюминиевый корпус.

• Степень защиты: IP54 (стандарт), возможны варианты IP65, IP66, IP67, IP68 — по запросу.

• Режим работы:

  • повторно‑кратковременный (с периодическими остановками);

  • непрерывный (до 24 ч/сутки, ПВ ≤ 100 %).

• Климатическое исполнение: У, Т (для категорий размещения 1–3); УХЛ, О (для категории размещения 4) — по ГОСТ 15150‑69.

• Корпус:

  • чугунный (высокая прочность, износостойкость);

  • алюминиевый (облегчённый, коррозионностойкий).

• Варианты сборки: 51, 52, 53, 56 (определяют положение валов и направление вращения).

• Допустимая радиальная нагрузка:

  • на входном валу: 340 Н (при $i\le 63$), 114 Н (при $i=100–110$);

  • на выходном валу: 3 200 Н (при $i\le 63$), 2 291 Н (при $i=100–110$).

• Уровень звуковой мощности: не более 82 дБА.

• Температура окружающей среды: от −40 °C до +50 °C.

• Запылённость воздуха: не более 10 мг/м³.

• Объём заливаемого масла: около 0,2–0,3 л.

• Рекомендуемое масло: ИГП‑32, «Цилиндровое», АСЗп‑6, АСЗп‑10, КС‑19, «Трансол‑100», МС‑20 (в зависимости от температуры внешней среды и режима работы).

• Периодичность замены масла:

  • первая замена — через 500 часов работы;

  • далее — каждые 3 000 часов или раз в год (в зависимости от того, что наступит раньше).

Расшифровка условного обозначения

Пример: 1Ч‑63‑25‑56‑У2

• 1Ч — тип редуктора (червячный одноступенчатый);

• 63 — межосевое расстояние, мм;

• 25 — номинальное передаточное число;

• 56 — вариант сборки;

• У2 — климатическое исполнение и категория размещения.

Другой пример: Ч‑63‑8‑52‑2‑КЦ‑У3

• Ч — тип редуктора;

• 63 — межосевое расстояние, мм;

• 8 — номинальное передаточное число;

• 52 — исполнение по варианту сборки (по ГОСТ 20373‑80);

• 2 — схема расположения червячной пары;

• КЦ — исполнение входного (К — конический быстроходный вал) и выходного (Ц — цилиндрический тихоходный вал) валов;

• У3 — исполнение для умеренного климата, категория размещения 2 (по ГОСТ 15150‑69).

Конструктивные особенности

• Горизонтальное исполнение, универсальное.

• Чугунный или алюминиевый корпус — выбор материала зависит от требований к массе и коррозионной стойкости.

• Червячная пара: сталь и бронза (оловянная или безоловянная) с термической обработкой (высокая износостойкость).

• Подшипники качения на всех валах.

• Регулировка подшипников — набором металлических прокладок между крышками и корпусом.

• Система смазки: картерная (масло заливается через верхнюю пробку, сливается через нижнее отверстие).

• Контроль уровня масла — стержневой маслоуказатель (выполняет также роль отдушины).

• Опциональный вентилятор охлаждения (крепится болтами с защитным кожухом).

• Крепление: на лапах или без лап (в зависимости от варианта сборки).

• Стандартизированные присоединительные размеры — совместимость с электродвигателями и муфтами.

• Рёбра на корпусе — для улучшенного теплоотвода.

Условия эксплуатации

• Нагрузка: постоянная или переменная, одного направления или реверсивная.

• Вращение валов: в любую сторону.

• Атмосфера: типы I и II по ГОСТ 15150‑69 (при запылённости не более 10 мг/м³).

• Ограничения:

  • частота вращения входного вала не должна превышать 1 500 об/мин;

  • необходимо соблюдать климатические требования по ГОСТ 15150‑69;

  • при работе в реверсивном режиме номинальный момент может снижаться.

Техническое обслуживание

1. Подготовка к работе:

   • хранить в закрытом помещении (без влаги и механических повреждений);

   • перед запуском прогнать вхолостую;

   • заполнить маслом перед началом работы.

2. Ежесменное обслуживание (ЕО):

   • проверка на течь масла (при обнаружении — прочистить отдушину, проверить уровень масла);

   • контроль уровня шума;

   • проверка уровня масла (долив или слив до нормы).

3. Первая замена масла: после 1–2 рабочих смен (для удаления стружки от приработки зубчатых передач).

4. Последующие замены масла: каждые 3 000 часов или раз в год (в зависимости от режима работы).

5. Регулировка подшипников: после 2 ч работы при нагрузке ≤ 0,7 от номинальной.

Области применения

Редуктор Ч‑63 используется в:

• подъёмно‑транспортном оборудовании (лебёдки, тали, конвейеры);

• дробильном и измельчительном оборудовании (дробилки, мельницы);

• пищевом и упаковочном оборудовании (дозаторы, смесители);

• сельскохозяйственной технике (приводы навесного оборудования);

• компрессорах и насосах (приводы средней мощности);

• специальных машинах (рамноподъёмные, маневровые, папилотажные лебёдки);

• станках и подающих механизмах;

• автоматизированных производственных линиях.

Преимущества

• Высокая надёжность и длительный срок службы при соблюдении условий эксплуатации.

• Реверсивность — вал может вращаться в обоих направлениях с одинаковой эффективностью.

• Простота обслуживания — лёгкий доступ к заливным/сливным отверстиям и маслоуказателю.

• Гибкость комплектации — разные варианты сборки, исполнения валов и материала корпуса.

• Эффективный теплоотвод — чугунный или алюминиевый корпус с рёбрами.

• Совместимость — стандартизированные размеры для интеграции с приводами.

• Универсальность — подходит для постоянной работы и работы с остановками.

• Компактность — малые габариты и относительно небольшой вес (13–16 кг).
