Редуктор Ч-160

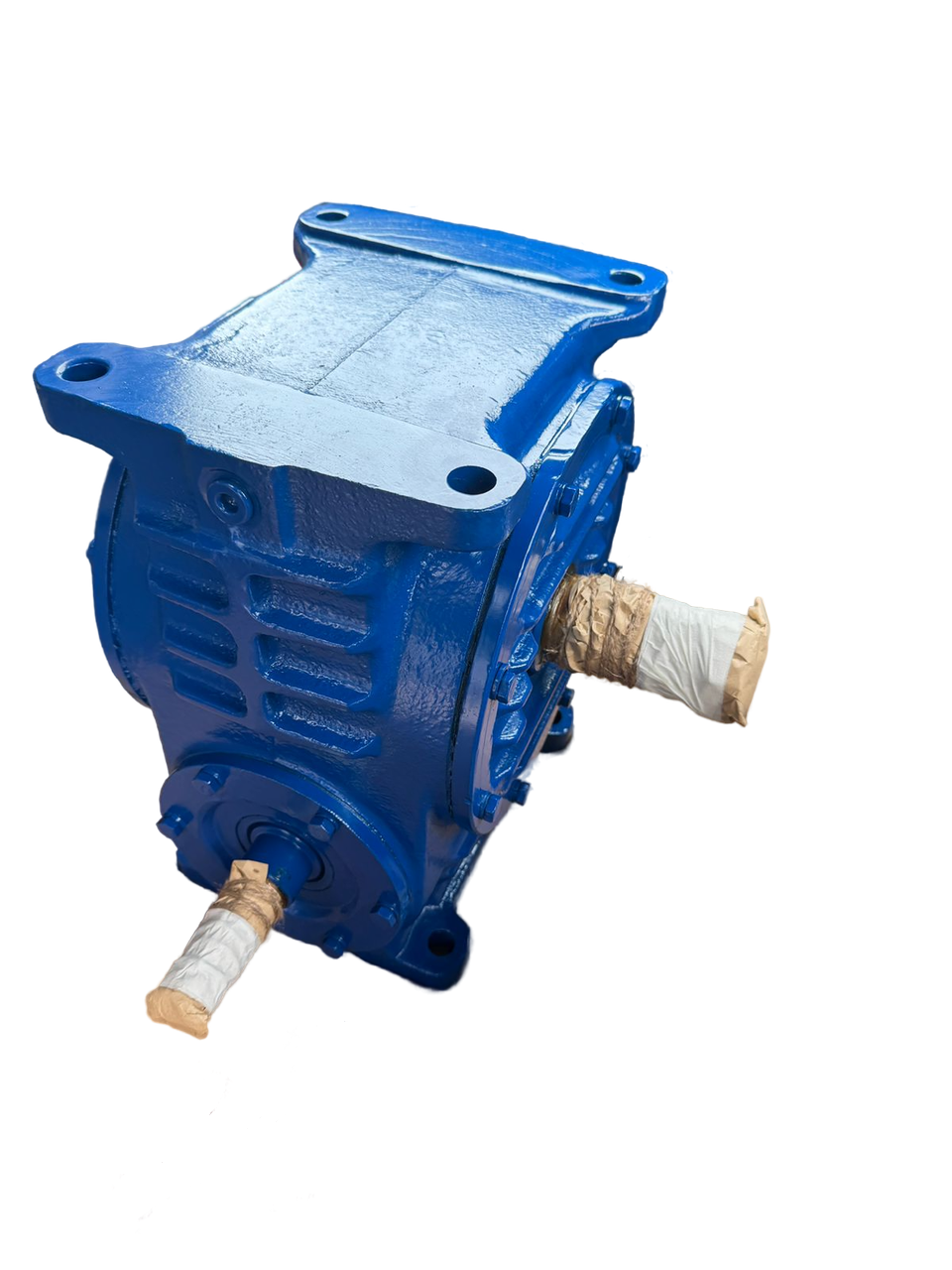

Редуктор червячный одноступенчатый Ч‑160

Общее назначение
Редуктор предназначен для:

• передачи и преобразования крутящего момента;

• снижения частоты вращения выходного вала при одновременном увеличении крутящего момента;

• работы в приводах с постоянной или переменной нагрузкой, в том числе в реверсивном режиме.

Подходит для механизмов средней и высокой мощности, обеспечивает надёжную работу в повторно‑кратковременном или длительном режиме (до 24 ч/сутки).

Основные технические характеристики

• Тип передачи: червячная, одноступенчатая.

• Межосевое расстояние: 160 мм.

• Передаточные числа: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80.

• Номинальный крутящий момент на выходном валу: до 2 450 Н·м (зависит от передаточного числа).

• Частота вращения входного вала: до 1 500 об/мин.

• КПД: 61–94 % (зависит от передаточного числа и частоты вращения входного вала).

• Масса: 155–157 кг.

• Степень защиты: IP54 (стандарт).

• Допускаемая радиальная нагрузка:

  • на входном валу — 15 000 Н;

  • на выходном валу — 15 000 Н.

• Уровень звуковой мощности: не более 82 дБА.

• Корпус: чугунный (высокая прочность, устойчивость к перегрузкам; имеет рёбра для улучшения теплоотвода).

• Варианты сборки: 51, 52, 53, 56, 57, 58, 61, 62, 63, 66, 67, 68 (определяют положение валов, направление вращения и способ крепления).

• Исполнение концов валов (по заказу):

  • конические (с внутренней/наружной резьбой);

  • цилиндрические;

  • полые шлицевые;

  • полые со шпоночным пазом.

• Температура окружающей среды: соответствует климатическому исполнению.

• Запылённость воздуха: не более 10 мг/м³.

• Атмосфера: типы I и II по ГОСТ 16350‑80.

• Климатические исполнения:

  • У, Т (для категорий размещения 1–3);

  • УХЛ и О (для категории размещения 4) по ГОСТ 15150‑69.

Расшифровка условного обозначения

Пример: Ч‑160‑40‑52‑1‑2‑ЦЦ‑У3

• Ч — тип редуктора (червячный);

• 160 — межосевое расстояние, мм;

• 40 — номинальное передаточное число;

• 52 — вариант сборки;

• 1 — вариант расположения червячной пары;

• 2 — вариант крепления редуктора;

• ЦЦ — исполнение концов входного и выходного вала соответственно (Ц — цилиндрический, К — конический, К2 — конический с наружной резьбой, Пшл — полый шлицевой, Пшп — полый со шпоночным пазом);

• У3 — климатическое исполнение и категория размещения по ГОСТ 15150‑69.

Конструктивные особенности

• Горизонтальное исполнение, универсальное.

• Чугунный корпус с рёбрами для улучшенного теплоотвода.

• Червячная пара: сталь и бронза с термической обработкой (высокая износостойкость).

• Подшипники качения для всех валов.

• Регулировка подшипников — набором металлических прокладок между крышками и корпусом.

• Система смазки: картерная непроточная (масло заливается через верхнюю пробку, сливается через нижнее отверстие).

• Контроль уровня масла — стержневым маслоуказателем (выполняет также роль отдушины).

• Охлаждение — центробежный вентилятор на червячном валу (по требованию, крепится болтами с защитным кожухом).

• Варианты крепления: на лапах (со стороны червяка, со стороны колеса и др.), на фланце, с реактивной штангой.

• Стандартизированные присоединительные размеры — совместимость с электродвигателями и муфтами.

Условия эксплуатации

• Режим работы: повторно‑кратковременный или длительный (до 24 часов непрерывно).

• Нагрузка: постоянная или переменная, одного направления или реверсивная.

• Вращение валов: в любую сторону.

• Ограничения:

  • частота вращения входного вала не должна превышать 1 500 об/мин;

  • запылённость воздуха не более 10 мг/м³;

  • необходимо соблюдать климатические требования по ГОСТ 15150‑69.

Техническое обслуживание

Первая замена масла: через 500 часов работы (для удаления стружки от приработки зубчатых передач).

Последующие замены: каждые 3 000 часов или раз в год (в зависимости от того, что наступит раньше).

Тип смазки: трансмиссионное масло ИГП‑32 или «Цилиндровое».

Области применения

Редуктор Ч‑160 используется в:

• подъёмно‑транспортном оборудовании (лебёдки, тали, конвейеры, механизмы открывания ворот);

• дробильном и измельчительном оборудовании (дробилки, мельницы);

• компрессорах и насосах (приводы средней мощности);

• пищевом и упаковочном оборудовании (дозаторы, смесители);

• сельскохозяйственной технике (смесители, дозаторы, транспортёры);

• лёгкой промышленности (сушильные и текстильные машины);

• автоматизированных производственных линиях;

• приводах генераторов и элеваторов.

Преимущества

• Высокая нагрузочная способность — крутящий момент до 2 450 Н·м.

• Прочность и долговечность — чугунный корпус, термообработанные детали червячной пары.

• Универсальность применения — подходит для постоянной работы и работы с остановками, для однонаправленного и реверсивного вращения.

• Гибкость комплектации — различные варианты исполнения валов и сборки, опция вентилятора.

• Эффективное охлаждение — рёбра на корпусе и опциональный вентилятор.

• Удобство обслуживания — лёгкий доступ к заливным/сливным отверстиям и маслоуказателю.

• Соответствие стандартам — производство по ТУ, климатическое исполнение по ГОСТ 15150‑69.

Примечание

Редуктор Ч‑160 считается устаревшей моделью и снят с производства.

Современный аналог: червячные одноступенчатые редукторы NRV‑150 или NMRV‑150, которые имеют:

• меньшую массу (84 кг);

• меньшие габаритные размеры;

• универсальность присоединения к изделию;

• расширенный диапазон передаточных отношений (7,5–100).

Габаритные размеры (ориентировочные)

• длина × ширина × высота: 500 × 551 × 280 мм.

Нормативные документы и гарантия

• ГОСТ 15150‑69 — климатические исполнения и категории размещения;

• ТУ — технические условия производителя;

• гарантия производителя — 18 месяцев (при соблюдении условий эксплуатации, хранения, транспортирования и монтажа).
