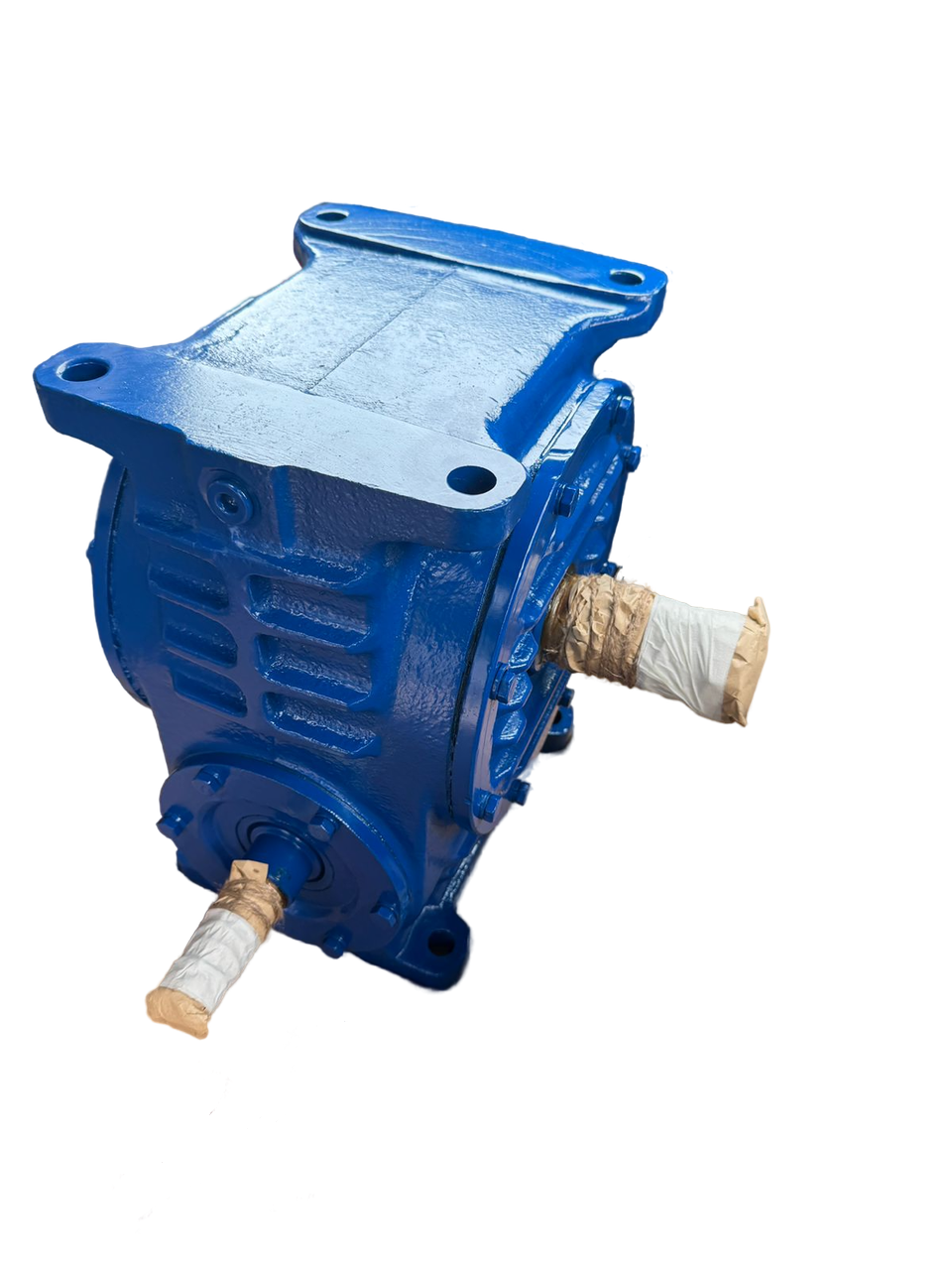

Редуктор Ч-125

Редуктор червячный одноступенчатый Ч‑125

Общее назначение
Редуктор предназначен для:

• передачи и преобразования крутящего момента;

• плавного снижения частоты вращения выходного вала при одновременном увеличении крутящего момента;

• работы в приводах с постоянной или переменной нагрузкой, в том числе в реверсивном режиме.

Подходит для механизмов средней и высокой мощности, обеспечивает надёжную работу в повторно‑кратковременном или длительном режиме.

Основные технические характеристики

• Тип передачи: червячная, одноступенчатая.

• Межосевое расстояние: 125 мм.

• Передаточные числа: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80.

• Номинальный крутящий момент на выходном валу: до 1 000 Н·м (зависит от передаточного числа).

• Частота вращения входного вала: до 1 500 об/мин.

• КПД: от 60 % до 93 % (в зависимости от передаточного числа и частоты вращения).

• Масса: 88 кг (чугунный корпус).

• Степень защиты: IP54 (стандарт), возможны варианты IP65, IP66, IP67, IP68 — по запросу.

• Режим работы:

  • повторно‑кратковременный (с периодическими остановками);

  • непрерывный (до 24 ч/сутки, ПВ ≤ 100 %).

• Климатическое исполнение: У, УХЛ, О, Т (по ГОСТ 15150‑69).

• Категории размещения: 1, 2, 3, 4.

• Корпус: чугун (высокая прочность, износостойкость).

• Варианты сборки: 61, 62, 63, 66 (определяют положение валов и направление вращения).

• Расположение червячной пары: 1, 2, 3, 4 (адаптация под конкретную компоновку).

• Концы валов:

  • быстроходный вал: конический (с внутренней или наружной резьбой), цилиндрический — по заказу;

  • тихоходный вал: конический, цилиндрический, полый шлицевой — по заказу.

• Допустимая радиальная нагрузка:

  • на входном валу: 1 200 Н;

  • на выходном валу (для вариантов сборки 53, 63): номинальная нагрузка снижается в 2 раза.

• Уровень звуковой мощности: не более 80 дБА.

• Температура эксплуатации: от −40 °C до +50 °C.

• Допустимая концентрация пыли в воздухе: до 10 мг/м³.

• Смазка: трансмиссионное масло ИГП‑32 или «Цилиндровое».

• Периодичность замены масла:

  • первая замена — через 500 часов работы;

  • далее — каждые 3 000 часов или раз в 12 месяцев при средних нагрузках.

Расшифровка условного обозначения

Пример: 1Ч‑125‑40‑52‑1‑2‑К/Ц‑В‑У3

• 1Ч — тип редуктора (червячный одноступенчатый);

• 125 — межосевое расстояние, мм;

• 40 — номинальное передаточное число;

• 52 — вариант сборки;

• 1 — вариант расположения червячной пары;

• 2 — вариант крепления редуктора;

• К — исполнение конца быстроходного вала (конический);

• Ц — исполнение конца тихоходного вала (цилиндрический);

• В — наличие вентилятора;

• У3 — климатическое исполнение и категория размещения.

Конструктивные особенности

• Горизонтальная установка (основанием вниз).

• Чугунный корпус — высокая прочность и износостойкость.

• Стандартные присоединительные размеры — совместимость с электродвигателями и муфтами.

• Возможность индивидуального заказа концов валов (цилиндрические, конические, полые шлицевые).

• Система смазки: заливные и сливные отверстия для удобства обслуживания.

• Защита от перегрева: опция установки вентилятора (указывается в обозначении).

• Удобство обслуживания: предусмотрены отверстия для отжимного болта (упрощают снятие крышки).

Условия эксплуатации

• Нагрузки: постоянные или переменные (однонаправленные или реверсивные).

• Соосность валов: строгое соблюдение соосности и параллельности соединяемых валов.

• Атмосфера: типы I и II по ГОСТ 15150‑69 (при запылённости воздуха не более 10 мг/м³).

• Ограничения:

  • частота вращения входного вала не должна превышать 1 500 об/мин;

  • для вариантов сборки 53 и 63 номинальная радиальная нагрузка на выходном валу снижается в 2 раза;

  • при температуре окружающей среды выше +20 °C необходимо учитывать коэффициент снижения мощности.

Техническое обслуживание

Ежесменное обслуживание (ЕО):

• проверка на течь масла (при обнаружении — прочистить отдушину, проверить уровень масла);

• контроль уровня шума;

• проверка уровня масла (долив или слив до нормы).

Периодическое ТО‑1:

• выполнение всех пунктов ЕО;

• регулировка подшипников (после 2 ч работы при нагрузке ≤ 0,7 от номинальной);

• замена масла после 1–2 рабочих смен (для удаления стружки от приработки).

Периодическое ТО‑2:

• выполнение пунктов ЕО и ТО‑1;

• диагностика по вибрационным параметрам (после выработки 80 % ресурса валов, подшипников и передач);

• замена изношенных узлов (при необходимости).

Области применения

Редуктор Ч‑125 используется в:

• подъёмно‑транспортном оборудовании (лебёдки, тали, конвейеры);

• дробилках и измельчительном оборудовании;

• компрессорах и воздуходувках;

• генераторах и насосах;

• транспортёрных системах (ленточные и цепные конвейеры);

• промышленном оборудовании с циклическими и непрерывными режимами работы (в том числе в микроклиматических районах с умеренным, сухим и влажным тропическим климатом).

Преимущества

• Высокая нагрузочная способность — крутящий момент до 1 000 Н·м.

• Прочность и долговечность — чугунный корпус, термообработанные детали червячной пары.

• Универсальность применения — подходит для постоянной работы и работы с остановками, для однонаправленного и реверсивного вращения.

• Гибкость комплектации — различные варианты исполнения валов и сборки, опция вентилятора.

• Простота обслуживания — удобный доступ к основным узлам, стандартизированные размеры.

• Широкий диапазон передаточных чисел — от 8 до 80, что позволяет подобрать редуктор для разных задач.

• Соответствие стандартам — производство по ТУ, климатическое исполнение по ГОСТ 15150‑69.
