Редуктор 2Ч-40

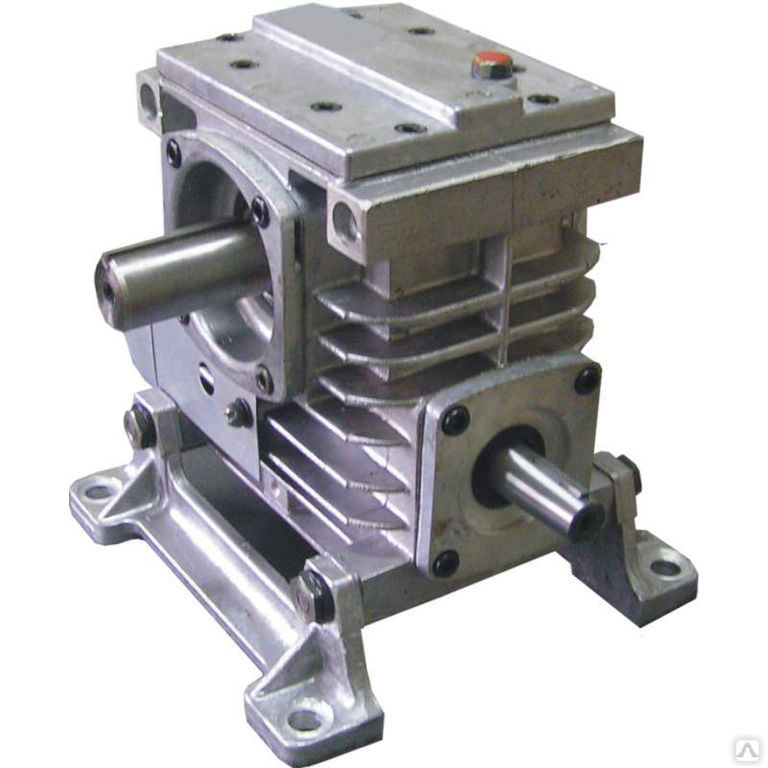

Редуктор червячный одноступенчатый 2Ч‑40

Общее назначение
Редуктор предназначен для:

• передачи и преобразования крутящего момента;

• плавного снижения частоты вращения выходного вала при одновременном увеличении крутящего момента;

• работы в механизмах с однонаправленным или реверсивным вращением валов.

Основные технические характеристики

• Тип передачи: червячная, одноступенчатая.

• Межосевое расстояние: 40 мм.

• Передаточные числа: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80.

• Номинальный крутящий момент на выходном валу: до 40 Н·м.

• Частота вращения входного вала: до 1 500 об/мин.

• КПД: от 53 % до 87 % (зависит от передаточного числа).

• Масса:

  • 6,3 кг — чугунный корпус;

  • 5,6 кг — алюминиевый корпус.

• Степень защиты: IP54 (стандарт), возможны варианты IP65, IP66, IP67, IP68 — по запросу.

• Режим работы:

  • повторно‑кратковременный (ПВ ≤ 40 %, до 60 включений/час, цикл ≤ 1 мин);

  • непрерывный (ПВ ≤ 100 %, цикл до 24 ч/сутки).

• Климатическое исполнение: У, УХЛ, О, Т (по ГОСТ 15150‑69).

• Категории размещения: 1, 2, 3, 4.

• Корпус: чугунный (высокая прочность) или алюминиевый (облегчённый, коррозионностойкий).

• Варианты сборки: 51, 52, 53, 56 (определяют положение валов и направление вращения).

• Расположение червячной пары: 1, 2, 3, 4 (адаптация под конкретную компоновку).

Конструктивные особенности

• Лапы съёмного типа — позволяют монтировать редуктор с расположением червячной пары под колёсами или над колёсами.

• Валы: возможны цилиндрические или конические исполнения (под заказ).

• Присоединительные размеры — стандартизированы для лёгкой интеграции с электродвигателями и муфтами (МЗ, МУВП и др.).

• Смазка: трансмиссионное масло (например, «Цилиндровое» или ИГП‑32/ИГП‑68 по ГОСТ 20799‑88).

• Периодичность замены масла:

  • первая замена — через 500 часов работы;

  • далее — каждые 3 000 часов или раз в 12 месяцев при средних нагрузках.

Условия эксплуатации

• Окружающая среда: невзрывоопасная, без агрессивных сред и токопроводящей пыли (допустимая концентрация пыли — до 10 мг/м³).

• Температура окружающего воздуха: до +20 °C (при более высокой температуре требуется учёт коэффициента снижения мощности).

• Нагрузки:

  • переменные (однонаправленные или реверсивные) в повторно‑кратковременном режиме;

  • постоянные (однонаправленные или реверсивные) в непрерывном режиме.

• Ограничения:

  • редукторы с передаточным числом свыше 50 не рекомендуется использовать в непрерывном режиме (риск перегрева);

  • при использовании легированных масел (ИГП, АСЗп) допустимый момент можно увеличить на 5–7 %.

Расшифровка обозначения

Пример: 2Ч‑40‑16‑53‑3‑УХЛ2

• 2Ч — тип редуктора (червячный одноступенчатый);

• 40 — межосевое расстояние, мм;

• 16 — номинальное передаточное число;

• 53 — вариант сборки;

• 3 — вариант расположения червячной пары;

• УХЛ2 — климатическое исполнение и категория размещения.

Области применения

Редуктор 2Ч‑40 используется в:

• подъёмно‑транспортном оборудовании (лебёдки, тали, конвейеры);

• дробильном и измельчительном оборудовании (дробилки, мельницы);

• пищевом и упаковочном оборудовании (дозаторы, смесители);

• сельхозтехнике (приводы навесного оборудования);

• компрессорах и насосах малой и средней мощности;

• специальных машинах (папилотажные, рамоподъёмные, маневровые лебёдки).

Преимущества

• Высокая надёжность: прочный корпус и износостойкие детали.

• Компактность и малый вес: удобен для монтажа в ограниченном пространстве.

• Универсальность: подходит для различных режимов работы (повторно‑кратковременный или непрерывный).

• Гибкость компоновки: несколько вариантов сборки и расположения червячной пары.

• Совместимость: стандартизированные присоединительные размеры для интеграции с приводами.

• Российское производство: контроль качества на всех этапах изготовления.

Соответствие стандартам

• Технические условия: производство по ТУ.

• Климатическое исполнение: по ГОСТ 15150‑69.

• Масло: по ГОСТ 20799‑88.

• Материалы: сталь, чугун, алюминий (в зависимости от исполнения).
