Палец П-7 в сборе

Палец П‑7 в сборе: описание и характеристики

Палец П‑7 в сборе — комплект для упруго‑втулочно‑пальцевых муфт (МУВП), предназначенный для надёжного соединения валов в промышленном оборудовании. Обеспечивает эффективную передачу крутящего момента, демпфирование вибраций и компенсацию небольших несоосностей валов в стандартных и умеренно нагруженных условиях.

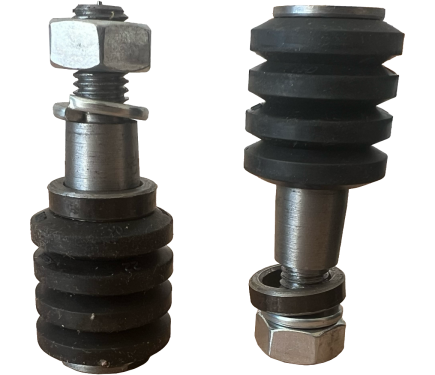

Состав комплекта

В комплект входят:

• палец МУВП (тип П‑7) — основной силовой элемент из качественной легированной стали (обычно марки 40Х или аналогичной);

• упругие втулки (кольца К7) — из износостойкого полимерного материала (полиуретана или специальной резины), устойчивого к износу и внешним воздействиям;

• гайка — для фиксации пальца в полумуфте;

• гровер (пружинная шайба) — предотвращает самопроизвольное откручивание гайки;

• распорная втулка — обеспечивает равномерное распределение нагрузки на упругие элементы и точное позиционирование втулок в сборке.

Основные технические характеристики

• резьба — $M36$;

• посадочный диаметр пальца — $d=45\text{мм}$;

• наружный диаметр втулки — D3​=56 мм;

• общая длина пальца — $L=210\text{мм}$;

• рабочая длина (зона контакта с втулками) — l1​=153 мм;

• длина посадочной части — l2​=103 мм;

• диаметр шляпки — $D=58\text{мм}$;

• диаметр конической переходной части — D1​=85 мм;

• высота упорной части — $h=4\text{мм}$;

• ширина канавки — $b=8\text{мм}$;

• глубина канавки — $c=3\text{мм}$;

• толщина стенки — $s=15\text{мм}$;

• шаг резьбы — $t=22\text{мм}$;

• максимальный передаваемый крутящий момент — до $8000\text{Н}\cdot \text{м}$;

• масса комплекта — около $3,2\text{кг}$.

Конструктивные особенности

Палец П‑7 имеет трёхзонную конструкцию:

1. Шляпка — служит упором для упругих втулок, предотвращает их осевое смещение при работе.

2. Коническая переходная часть (конус 1:10) — обеспечивает плотную посадку и надёжное закрепление в теле муфты, равномерно распределяет нагрузку по объёму материала.

3. Резьбовая часть — предназначена для установки гайки с гровером, гарантирует жёсткую фиксацию пальца в сборке и исключает самопроизвольное раскручивание.

Функциональные преимущества

• Надёжная передача момента — рассчитан на работу с крутящими моментами до $8000\text{Н}\cdot \text{м}$, подходит для умеренно нагруженных приводов.

• Эффективное демпфирование — упругие втулки поглощают вибрации и ударные нагрузки, снижая износ сопряжённых узлов.

• Компенсация несоосности — допускает небольшие угловые (до 1–2°) и радиальные смещения валов, упрощая монтаж.

• Износостойкость — легированная сталь и высококачественные упругие элементы обеспечивают длительный ресурс работы даже в условиях периодических перегрузок.

• Готовность к монтажу — все компоненты подобраны и совместимы, не требуют дополнительной подгонки.

• Надёжность фиксации — гровер и распорная втулка исключают самопроизвольное раскручивание и перекосы.

• Универсальность — подходит для широкого спектра промышленного оборудования общетехнического назначения.

Область применения

Палец П‑7 в сборе используется в муфтах МУВП для соединения валов в:

• общепромышленных приводах;

• насосных установках средней и высокой мощности;

• вентиляторах и дымососах;

• мелких и средних конвейерах;

• редукторах общепромышленного назначения;

• компрессорах и вентиляционных системах;

• другом оборудовании, где требуется надёжное соединение валов с возможностью компенсации небольших отклонений и поглощения вибраций.

Совместимые муфты: МУВП‑13 и аналогичные модели, рассчитанные на передачу моментов до $8000\text{Н}\cdot \text{м}$.
