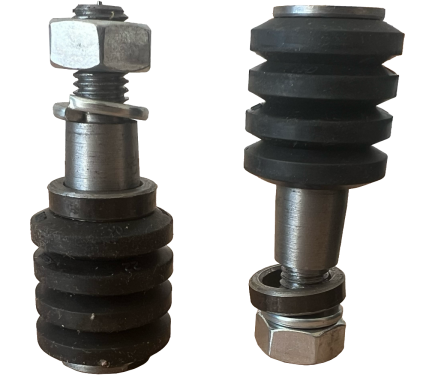

Палец П-6 в сборе

Палец П‑6 в сборе: описание и характеристики

Палец П‑6 в сборе — комплект для упруго‑втулочно‑пальцевых муфт (МУВП), рассчитанный на работу в стандартных и умеренно тяжёлых промышленных условиях. Обеспечивает надёжную передачу крутящего момента, эффективное демпфирование вибраций и компенсацию несоосности валов.

Состав комплекта

В комплект входят:

• палец МУВП (тип П‑6) — основной силовой элемент из легированной стали (марки 40Х, 45 или аналогичные);

• упругие втулки (кольца К6) — из износостойкой резины или полиуретана;

• гайка — для фиксации пальца в полумуфте;

• гровер (пружинная шайба) — предотвращает самопроизвольное откручивание гайки;

• распорная втулка — обеспечивает равномерное распределение нагрузки на упругие элементы и правильное позиционирование втулок.

Основные технические характеристики

• резьба — $M30$;

• посадочный диаметр пальца — $d=38\text{мм}$;

• наружный диаметр втулки — D3​=48 мм;

• общая длина пальца — $L=170\text{мм}$;

• рабочая длина (зона контакта с втулками) — l1​=124 мм;

• длина посадочной части — l2​=84 мм;

• диаметр шляпки — $D=48\text{мм}$;

• диаметр конической переходной части — D1​=71 мм;

• высота упорной части — $h=3\text{мм}$;

• ширина канавки — $b=5\text{мм}$;

• глубина канавки — $c=2,5\text{мм}$;

• толщина стенки — $s=12\text{мм}$;

• шаг резьбы — $t=18\text{мм}$;

• максимальный передаваемый крутящий момент — до $6000\text{Н}\cdot \text{м}$;

• масса комплекта — около $2,1\text{кг}$.

Конструктивные особенности

Палец П‑6 имеет трёхзонную конструкцию:

1. Шляпка — служит упором для упругих втулок, предотвращает их осевое смещение.

2. Коническая переходная часть (конус 1:10) — обеспечивает надёжное закрепление в теле муфты, распределяет нагрузку по объёму материала.

3. Резьбовая часть — предназначена для установки гайки с гровером, гарантирует жёсткую фиксацию в сборке.

Функциональные преимущества

• Надёжная передача момента — оптимизирован для стандартных промышленных нагрузок (до $6000\text{Н}\cdot \text{м}$).

• Эффективное демпфирование — упругие втулки поглощают вибрации и ударные нагрузки, снижая износ оборудования.

• Компенсация несоосности — допускает небольшие угловые (до 1–2°) и радиальные смещения валов.

• Износостойкость — легированная сталь и качественные упругие элементы обеспечивают долгий ресурс работы.

• Готовность к монтажу — все компоненты подобраны и совместимы, не требуют дополнительной подгонки.

• Надёжность фиксации — гровер и распорная втулка исключают самопроизвольное раскручивание и перекосы.

• Универсальность — подходит для широкого спектра промышленного оборудования.

Область применения

Палец П‑6 в сборе используется в муфтах МУВП для соединения валов в:

• насосных агрегатах средней мощности;

• вентиляторах и дымососах;

• редукторах общепромышленного назначения;

• приводах конвейеров и транспортёров;

• станках и обрабатывающем оборудовании;

• компрессорах и вентиляционных системах;

• другом оборудовании, работающем в стандартных режимах с умеренными динамическими нагрузками.

Совместимые муфты: МУВП‑12 и аналогичные модели, рассчитанные на передачу моментов до $6000\text{Н}\cdot \text{м}$.
