Палец П-5 в сборе

Палец П‑5 в сборе: описание и характеристики

Палец П‑5 в сборе — высокопрочный комплект для упруго‑втулочно‑пальцевых муфт (МУВП), предназначенный для эксплуатации в экстремальных условиях с максимальными нагрузками. Отличается повышенной прочностью и способностью компенсировать значительные перекосы валов.

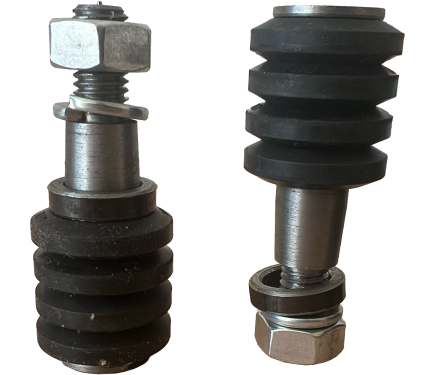

Состав комплекта

В комплект входят:

• палец МУВП (тип П‑5) — основной силовой элемент из легированной стали с термообработкой (твёрдость 54–58 HRC);

• упругие втулки (кольца К5) — из износостойкого полиуретана или композитных эластомеров;

• гайка — для фиксации пальца в полумуфте;

• гровер (пружинная шайба) — исключает самопроизвольное откручивание;

• распорная втулка — обеспечивает равномерное распределение нагрузки на упругие элементы.

Основные технические характеристики

• резьба — $M24$;

• посадочный диаметр пальца — $d=30\text{мм}$;

• наружный диаметр втулки — D3​=56 мм;

• общая длина пальца — $L=140\text{мм}$;

• рабочая длина (зона контакта с втулками) — l1​=100 мм;

• длина посадочной части — l2​=66 мм;

• диаметр шляпки — $D=38\text{мм}$;

• диаметр конической переходной части — D1​=56 мм;

• высота упорной части — $h=3\text{мм}$;

• ширина канавки — $b=5\text{мм}$;

• глубина канавки — $c=2,5\text{мм}$;

• толщина стенки — $s=10\text{мм}$;

• шаг резьбы — $t=14\text{мм}$;

• максимальный передаваемый крутящий момент — до $4000\text{Н}\cdot \text{м}$;

• масса комплекта — около $1,2\text{кг}$.

Конструктивные особенности

Палец П‑5 имеет трёхзонную конструкцию:

1. Шляпка — служит упором для упругих втулок, предотвращает их осевое смещение.

2. Коническая переходная часть (конус 1:10) — обеспечивает надёжное закрепление в теле муфты, распределяет нагрузку по объёму материала.

3. Резьбовая часть — предназначена для установки гайки с гровером, гарантирует жёсткую фиксацию в сборке.

Функциональные преимущества

• Сверхвысокая нагрузочная способность — рассчитан на передачу крутящих моментов до $4000\text{Н}\cdot \text{м}$.

• Экстремальное демпфирование — упругие втулки поглощают сильные вибрации и ударные нагрузки, защищая оборудование.

• Компенсация значительных несоосностей — допускает углы перекоса до 2–3° и существенные радиальные смещения валов.

• Износостойкость в агрессивных средах — материалы втулок устойчивы к маслам, химикатам и высоким температурам.

• Долговечность — термообработанная сталь и композитные упругие элементы обеспечивают ресурс работы в тяжёлых условиях.

• Готовность к монтажу — все компоненты подобраны и оптимизированы для совместной работы.

• Надёжность фиксации — гровер и распорная втулка исключают самопроизвольное раскручивание и перекосы.

Область применения

Палец П‑5 в сборе используется в муфтах МУВП для соединения валов в:

• сверхмощных приводах металлургического оборудования;

• крупногабаритных экскаваторах и карьерной технике;

• тяжёлом машиностроении (прокатные станы, прессы);

• гидроэлектростанциях и энергетических установках;

• мощных насосных агрегатах и редукторах;

• конвейерных системах с экстремальными нагрузками;

• других промышленных механизмах, где требуется максимальная прочность и способность работать в условиях пиковых динамических нагрузок.

Совместимые муфты: МУВП‑11, МУВП 11‑4000 и аналогичные модели, рассчитанные на передачу моментов свыше $3000\text{Н}\cdot \text{м}$.
