Палец П-3 в сборе

Палец П‑3 в сборе: описание и характеристики

Палец П‑3 в сборе — готовый комплект для упруго‑втулочно‑пальцевых муфт (МУВП), предназначенный для соединения валов в тяжёлом промышленном оборудовании. Отличается повышенной нагрузочной способностью по сравнению с моделями П‑1 и П‑2.

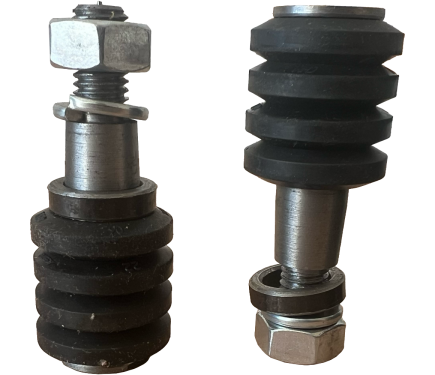

Состав комплекта

В стандартный комплект входят:

• палец МУВП (тип П‑3) — основной силовой элемент из высоколегированной стали (марки 40Х, 45 и аналогичные);

• упругие втулки (кольца К3) — демпфирующие элементы из резины или полиуретана;

• гайка — для фиксации пальца в полумуфте;

• гровер (пружинная шайба) — предотвращает самопроизвольное откручивание гайки;

• распорная втулка — обеспечивает правильное позиционирование упругих элементов.

Конструктивные особенности пальца П‑3

Палец имеет трёхзонную конструкцию:

1. Шляпка — упор для резиновых колец/втулок.

2. Коническая переходная часть (конус 1:10) — для надёжного закрепления в теле муфты или шкива.

3. Резьбовая часть — для установки гайки.

Основные технические характеристики

• резьба — $M12$;

• диаметр пальца — dП​=18 мм;

• диаметр посадочного отверстия под втулку — dР​=18 мм;

• наружный диаметр втулки — D3​=35 мм;

• диаметр шляпки — $D=25\text{мм}$;

• диаметр конической части — D1​=35 мм;

• диаметр упорной зоны — D2​=25 мм;

• общая длина пальца — $L=85\text{мм}$;

• рабочая длина — l1​=62 мм;

• длина посадочной части — l2​=42 мм;

• дополнительные размеры: l3​=3 мм, l4​=4 мм, l5​=36 мм, l6​=4,5 мм;

• высота упорной части — $h=2\text{мм}$;

• ширина канавки — $b=3\text{мм}$;

• глубина канавки — $c=1,6\text{мм}$;

• толщина стенки — $s=6\text{мм}$;

• шаг резьбы — $t=9\text{мм}$.

Функциональные преимущества

• Высокая нагрузочная способность — рассчитан на работу в тяжёлых условиях с пиковыми нагрузками.

• Эффективное демпфирование — упругие втулки значительно снижают вибрации и ударные нагрузки.

• Компенсация несоосности — допускает существенные радиальные и угловые смещения валов.

• Износостойкость — применение высококачественных материалов обеспечивает длительный срок службы.

• Готовность к монтажу — комплект полностью укомплектован, не требует подбора отдельных компонентов.

• Надёжность фиксации — использование гровера и распорной втулки исключает самопроизвольное раскручивание.

Область применения

Палец П‑3 в сборе используется в муфтах МУВП для соединения валов в:

• мощных насосных агрегатах;

• промышленных компрессорах;

• металлообрабатывающих станках тяжёлой серии;

• конвейерных системах с высокой нагрузкой;

• редукторах и приводных механизмах крупного оборудования;

• других промышленных установках, работающих в условиях повышенных вибраций и значительных крутящих моментов.

Совместимые муфты: МУВП‑7, МУВП‑8, МУВП‑9, МУВП 8‑710, МУВП 9‑1000.
