Палец П-2 в сборе

Палец П‑2 в сборе: описание и характеристики

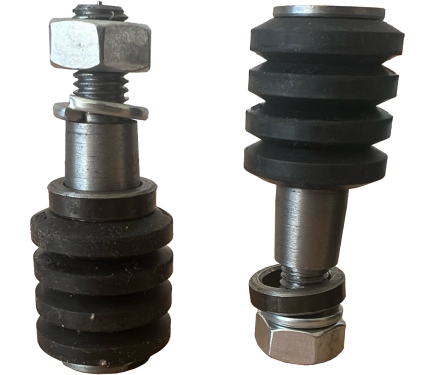

Палец П‑2 в сборе — готовый комплект для упруго‑втулочно‑пальцевых муфт (МУВП), обеспечивающий надёжное соединение валов в промышленном оборудовании.

Состав комплекта

В комплект входят:

• палец МУВП (тип П‑2) — центральный силовой элемент из высокопрочной стали для передачи крутящего момента;

• упругие втулки (обычно резиновые или полиуретановые) — демпфирующие элементы, которые:

  • поглощают вибрации и ударные нагрузки;

  • компенсируют небольшие перекосы и радиальные смещения валов;

  • снижают износ оборудования и продлевают срок его службы;

• дополнительно (в некоторых комплектациях): пружинная шайба, гайка, упорное кольцо — для надёжной фиксации пальца в полумуфте.

Основные технические характеристики

Согласно стандартам для муфт МУВП:

• резьба — $M10$;

• диаметр пальца $d=14\text{мм}$;

• наружный диаметр втулки D3​=18 мм;

• общая длина пальца $l=66\text{мм}$;

• рабочая длина l1​=45 мм;

• длина посадочной части l2​=33 мм;

• дополнительный размер l3​=2 мм.

Преимущества комплекта

• Готовое решение — не нужно подбирать палец и втулки отдельно, всё включено в комплект.

• Совместимость — все компоненты согласованы по размерам и материалам для оптимальной работы муфты.

• Надёжность — высокопрочная сталь пальца и эластичные втулки обеспечивают долгий срок службы.

• Эффективное демпфирование — упругие элементы снижают вибрации и шум, защищают оборудование от динамических нагрузок.

• Компенсация несоосности — втулки сглаживают небольшие отклонения в соосности валов, частые при монтаже.

• Простота монтажа — установка не требует специального инструмента или высокой квалификации.

Область применения

Комплект «Палец П‑2 в сборе» используется в упруго‑втулочно‑пальцевых муфтах (МУВП) для соединения валов в:

• насосном оборудовании;

• компрессорах;

• конвейерных системах;

• станочном оборудовании;

• других промышленных механизмах, где необходимо эластичное соединение валов с учётом возможных вибраций и несоосности.
