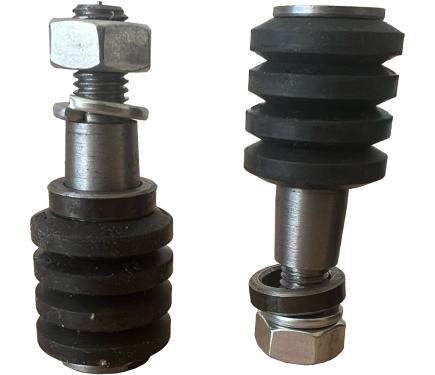

Палец П-1 в сборе

Палец П‑1 в сборе — это комплект для упруго‑втулочно‑пальцевых муфт (МУВП), обеспечивающий надёжное соединение валов в промышленном оборудовании.

Состав комплекта

В комплект входят:

• палец МУВП — основной силовой элемент из высокопрочной стали, передающий крутящий момент;

• упругие втулки (резиновые или полиуретановые) — демпфирующие элементы, которые:

  • поглощают вибрации и ударные нагрузки;

  • компенсируют небольшие перекосы и смещения валов;

  • продлевают срок службы муфты и сопряжённого оборудования.

Основные характеристики пальца П‑1

Согласно техническим данным для муфт типа МУВП‑1…МУВП‑4:

• диаметр пальца dП​=10 мм;

• наружный диаметр $D=15\text{мм}$;

• диаметр посадочной части D1​=19 мм;

• диаметр втулки D2​=15 мм;

• резьба $M8$;

• диаметр отверстия dР​=6,8 мм;

• общая длина $L=45\text{мм}$;

• рабочая длина L1​=30 мм;

• длина посадочной части L2​=19 мм.

Преимущества комплекта

• Удобство монтажа — не требуется подбирать палец и втулки отдельно, комплект готов к установке.

• Гарантия совместимости — все компоненты подобраны для оптимальной работы муфты.

• Надёжность — высококачественные материалы и точное исполнение обеспечивают стабильную работу в различных условиях.

• Компенсация несоосности — упругие втулки снижают вибрацию и предотвращают преждевременный износ.

• Простота установки — монтаж не требует специального оборудования или сложных навыков.

Область применения

Комплект используется в упруго‑втулочно‑пальцевых муфтах (МУВП) для соединения валов:

• электродвигателей и насосов;

• редукторов и приводимых механизмов;

• генераторов и силовых установок;

• другого промышленного оборудования, где необходимо надёжное и эластичное соединение.
