Колесо К2Р 900×130

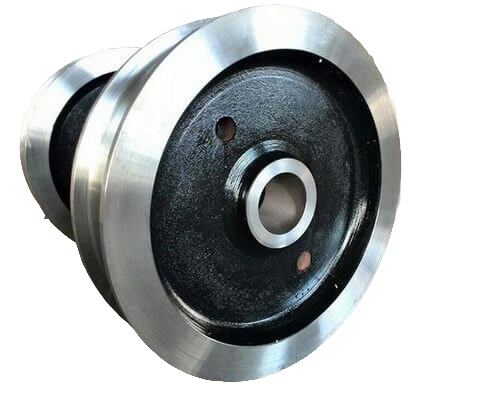

Колесо крановое двухребордное К2Р 900×130

Назначение
Элемент ходовой части грузоподъёмных кранов (мостовых, козловых, консольных, башенных, портальных, железнодорожных) и мостовых перегружателей. Обеспечивает:

• плавное перемещение по рельсовым путям;

• надёжную фиксацию на рельсах за счёт двух реборд;

• передачу и равномерное распределение нагрузки от конструкции на рельсы.

Основные технические характеристики

• Диаметр поверхности катания ($D$): 900 мм.

• Полный диаметр колеса (D1​): 980 мм.

• Ширина поверхности катания ($B$): 130 мм (ширина между ребордами).

• Ширина обода (B1​): 190 мм.

• Ширина ступицы ($L$): 170 мм.

• Масса: 460 кг.

• Соответствие: ГОСТ 28648‑90.

Материалы и производство

• Основная марка стали: 65Г (по ГОСТ 14959‑79) — высокопрочная пружинно‑рессорная сталь с повышенной износостойкостью и антикоррозионными свойствами.

• Альтернативные марки (по согласованию): сталь 40Х, сталь 45 (по ГОСТ 977‑88).

• Технология: ковка или штамповка заготовок с последующей термической обработкой (закалка с отпуском для получения структуры сорбита).

• Твёрдость поверхности после обработки: 300–360 HB.

• Каждая партия сопровождается сертификатом качества на металл.

Эксплуатационные параметры

• Максимальная статическая нагрузка: 500–800 кН (50–80 т).

• Тип применяемого подшипника: 3634.

• Маркировка буксы: БУ 360.

• Совместимые рельсы: КР100, КР120.

Варианты исполнения

1. Приводное (ведущее) — оснащено шестернёй или фланцем для сопряжения с механизмом привода (шпоночное или шлицевое соединение с валом).

2. Неприводное (холостое, ведомое) — свободно вращается на оси, служит опорой и направляющим элементом.

Способы монтажа

• на неподвижной оси;

• на вращающейся оси (холостое колесо);

• на вращающемся валу (шпоночное или шлицевое соединение).

Область применения

• мостовые, козловые, консольные, башенные, портальные и железнодорожные краны;

• мостовые перегружатели;

• грузовые тележки подъёмно‑транспортного оборудования;

• вагонетки и цеховые тележки (особенно при ширине колеи более 4 м);

• краны, эксплуатируемые на путях с неровностями или неточным расположением рельсов.

Стандартная комплектация

• крановое колесо К2Р;

• вал;

• две крановые буксы (БУ 360);

• подшипники (тип 3634).

Критерии выхода из строя (необходима замена)

• появление сквозных трещин, сколов, раковин (площадью > 4 % от общей поверхности);

• износ реборд > 50 % от первоначальной толщины;

• истирание поверхности катания 15–20 % от номинала;

• люфт или повреждения подшипников/букс, не поддающиеся регулировке;

• заметные перекосы или деформации конструкции.

Рекомендации по монтажу и эксплуатации

1. Монтаж:

   • обеспечить соосность колёс (минимальная разница в ширине);

   • закрепить колесо на валу шпонкой или шлицами;

   • установить подшипники и буксы согласно инструкции;

   • проверить отсутствие перекосов и люфтов.

2. Контроль после монтажа:

   • убедиться в свободном вращении колеса без заеданий;

   • выполнить пробный прогон по рельсам (оценить плавность хода и отсутствие шумов);

   • проверить равномерность нагрузки на реборды.

3. Техническое обслуживание:

   • регулярно осматривать колесо на наличие трещин, сколов и деформаций;

   • контролировать износ поверхности катания и реборд;

   • следить за состоянием подшипников и наличием смазки;

   • очищать колесо и рельсы от загрязнений, окалины и посторонних предметов;

   • соблюдать график ТО по документации оборудования;

   • при значительном износе или повреждениях — заменить колесо.

Дополнительные возможности производителя

• изготовление по чертежам заказчика (нестандартные размеры, посадки, отверстия);

• поставка в неполной комплектации (только колесо, без вала и букс);

• восстановление и ремонт колёс (наплавка, шлифовка, замена подшипников);

• производство из других марок стали (по согласованию с заказчиком);

• комплектация дополнительными элементами (шестерни, фланцы) для соединения с механизмом привода;

• предоставление сертификата качества на партию изделий и паспорта на каждое изделие;

• гарантия на изделие при условии правильной установки и эксплуатации — 12 месяцев.
